花岗岩反击式破碎机

花岗岩反击式破碎机

进料粒度:≤800 mm

生产能力:30-800 t/h

应用范围:花岗岩反击式破碎机主要用来破碎花岗岩,除可以用于花岗岩破碎外,还可用于明矾石、白云石、大理石、石灰石、方解石、河卵石、石膏石等物料破碎。

花岗岩简介

花岗岩非常坚硬,属于高硬度石材,其主要是由石英、正长石、和常见的云母组成。花岗岩素是重要的园林、建筑装饰材料;另外也是大厅地板的主要石材。

花岗岩

由于花岗岩高硬度的物理特性,因此花岗岩的破碎难度较大,对破碎机的要求也很高。花岗岩选矿厂一般采用河南红星矿山机器有限公司生产的花岗岩反击式破碎机,其具有破碎力度大、粒型好、节能降耗的显著特点,是破碎市场的佼佼者。

图片实拍

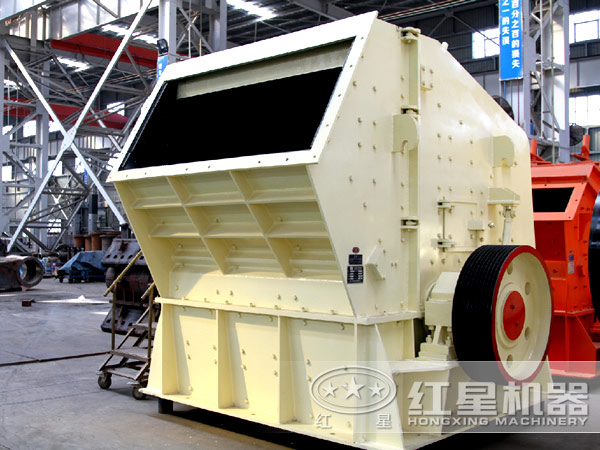

花岗岩反击式破碎机实拍

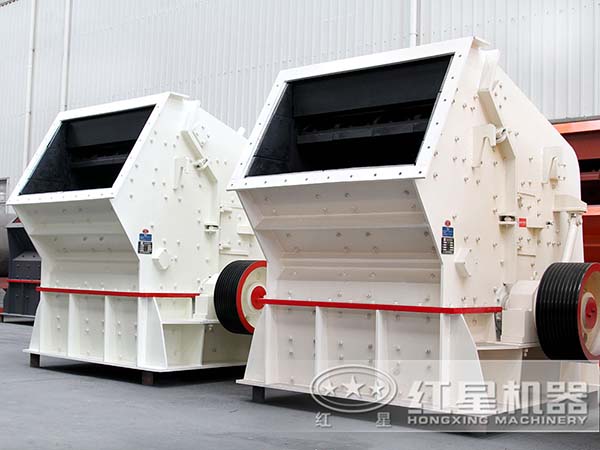

花岗岩反击式破碎机实拍

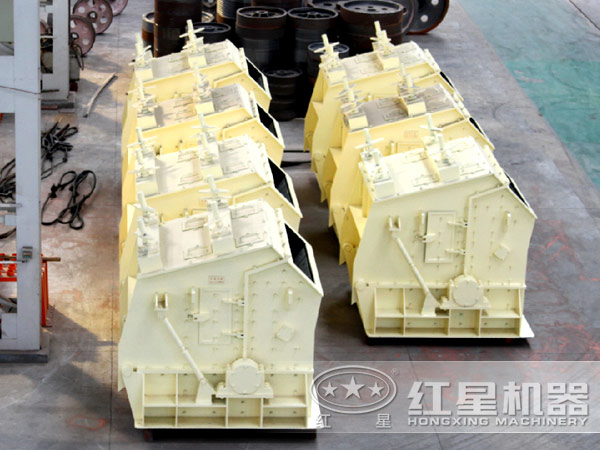

花岗岩反击式破碎机厂区实拍

花岗岩反击式破碎机的性能优势

1、花岗岩反击式破碎机采用立轴双反击以及复合破碎的原理,其破碎能力远远大于传统反击破,生产效率高。

2、花岗岩反击式破碎机对易损件衬板、打击板、护板等使用高科特殊材质,增加其耐磨性,延长整机寿命。

3、花岗岩反击式破碎机整体结构设计紧凑,体积较小,安装简单,维修方便。

4、花岗岩反击式破碎机采用稀油连续润滑的方式,不需要另加动力即可进行润滑工作。

5、花岗岩反击式破碎机还配备有水冷却装置,可以用于高温物料破碎。

6、花岗岩反击式破碎机采用特殊装置,不仅可以处理含湿量大的物料,还能防止破碎机堵塞。

7、花岗岩反击式破碎机破碎的产品颗粒形态好,而且节省能耗、降低成本。

8、花岗岩反击式破碎机使用除尘装置,做到无污染、绿色生产。

花岗岩反击式破碎机的性能优势

花岗岩反击式破碎机的性能优势

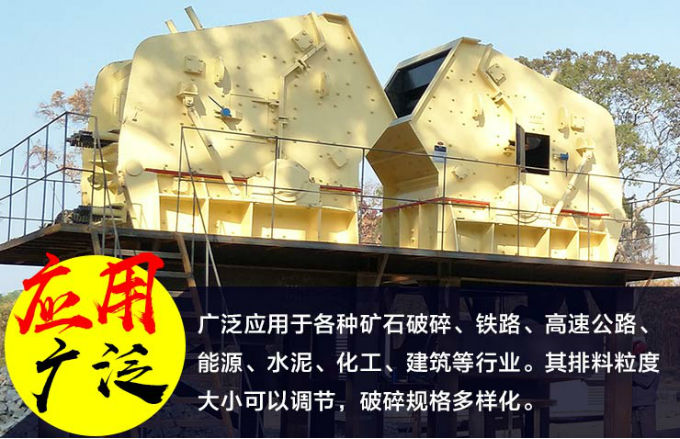

花岗岩反击式破碎机的应用广泛

花岗岩反击式破碎机结构介绍

花岗岩反击式破碎机主要由传动部、转子部、破碎腔、反击板部、箱体部等组成。

1、传动部。电动机驱动,通过皮带带动皮带轮,皮带轮带动转子轴、转子和安装在转子上的板锤一起高速转动。

2、转子部。由转子轴、转子、板锤、板锤紧固装置等组成。耐磨板锤把合在转子上,转子做高速旋转;因为传动扭矩的要求,转子与转子轴之间采用无键联接;板锤的作用是将物料抛起,使物料砸向反击板而被撞击。

3、破碎腔。花岗岩反击式破碎机的破碎腔是由进料导板、一级反击板、二级反击板所构成的空间组成。

4、反击板部。反击板的作用是,物料被板锤抛出后阻挡物料,承受来自物料的冲击。根据用户技术协议要求,设备出料力度 25mm,据初步计算,一级反击破碎达不到破碎粒度的要求,所以,在结构设计时,反击板部分就设计成由两级反击板来组成。另外,为了获得更好的破碎效果,将反击板应设计成所有反击板的冲击表面排列后,成为一条接近渐开线的折线。

5、箱体部。箱体部分分为上箱体和下箱体两部分,下箱体放置转子部,上箱体悬挂反击板部。

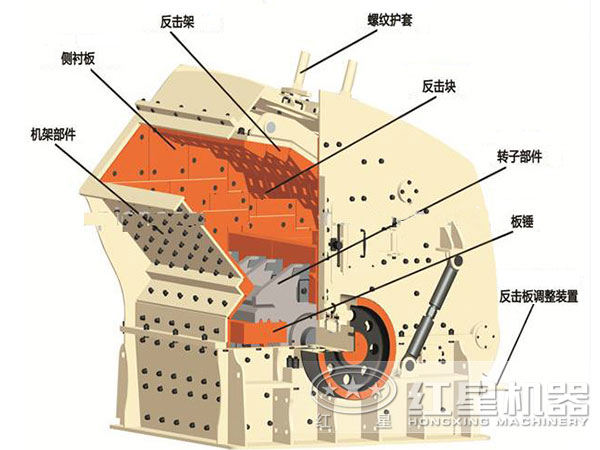

花岗岩反击式破碎机结构

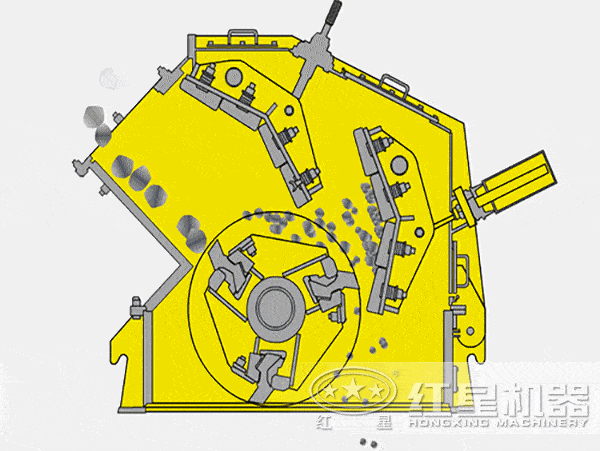

花岗岩反击式破碎机工作原理

花岗岩反击式破碎机通过电动机带动皮带轮旋转,经皮带传动,带动转子轴和安装有板锤的转子一起旋转,此时料进入到板锤的作业区,受到旋转板锤的冲击被一次破碎;之后,物料沿着板锤旋转的切线方向高速抛向一级反击板被第二次破碎;然后,物料从一级反击板弹回到板锤作用区被第三破碎。物料反复受到板锤的打击、反击板的冲击及物料间的相互碰撞,不断被粉碎,当物料的粒度小于一级反击板与板锤之间的缝隙时,物料颗粒就沿缝隙溜到第二级反击板的工作区,物料在第二级反击板的工作区内重复以上破碎过程,到物料粒度小于第二级反击板与板锤之间的缝隙时,即漏出而进入箱体下部排出,完成破碎。

花岗岩反击式破碎机工作原理

花岗岩反击式破碎机无论破碎效果、及质量均超越了传统反击式破碎机,是破碎花岗岩的工具,欢迎新老客户前来实地考察,河南红星矿山机器有限公司将竭诚为您服务!

河南郑州花岗岩反击式破碎机厂家地址:河南省郑州市高新区檀香路8号

花岗岩反击式破碎机价格咨询热线:0371-67772626

xuqiu

如果您有更多需求,我们也可根据您的物料、产值等需求,为您量身定制 在线咨询

技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 12 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 15 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 17.7 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 22.4 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 27 3180×2720×2620
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 34 3220×3100×2620
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 50.6 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 400-800 4P   630-710 83.21 4400×3866×4009
