您当前的位置:网站首页 > 产品中心 > 破碎设备 > 玄武岩鄂式破碎机
玄武岩鄂式破碎机

玄武岩鄂式破碎机

进料粒度:≤1500 mm

生产能力:1-2200 t/h

应用范围:玄武岩鄂式破碎机适用于各种矿石物料的粗、中、细碎,适用物料有玄武岩、石英岩、花岗岩、煤莹石、铅矿石、滑石等。

玄武岩简介

随着国家对矿产资源的逐渐重视,玄武岩也开始不断地被开发、利用。目前,玄武岩的主要用于公路、建材、冶金、化工等领域;同时,玄武石也可以制作成假山、盆景等作为园林景观,苏州好的景点—狮子园,有许多装饰均是玄武岩成分构成。

玄武岩实拍

玄武岩一般经过破碎加工后才可以投入各个领域中使用,由于玄武岩硬度较高,硅含量较高,是一种硬且韧的物料,而且磨蚀性高,在实际破碎作业中是较难破碎的,所以传统破碎机的破碎成本非常高。河南红星矿山机器有限公司根据玄武岩的物理特性,设计出的新型鄂式破碎机—玄武岩鄂式破碎机,采用层压破碎原理,对玄武岩采用“多碎少磨”的破碎方式,不仅实现低耗高效的生产目标,而且有效减少破碎机耐磨件的损耗,是品质优良的破碎设备。

玄武岩鄂式破碎机高清视频

图片实拍

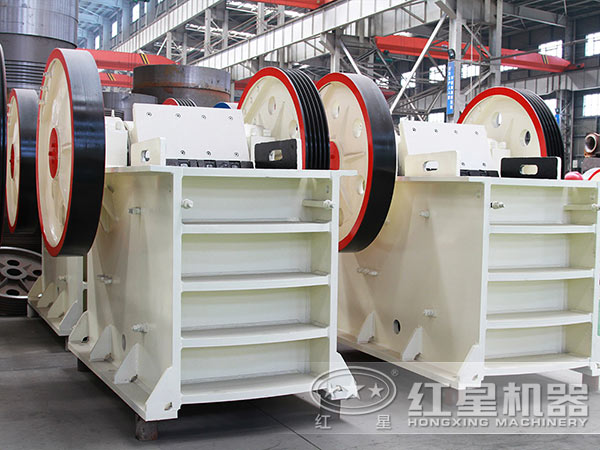

玄武岩鄂式破碎机实拍

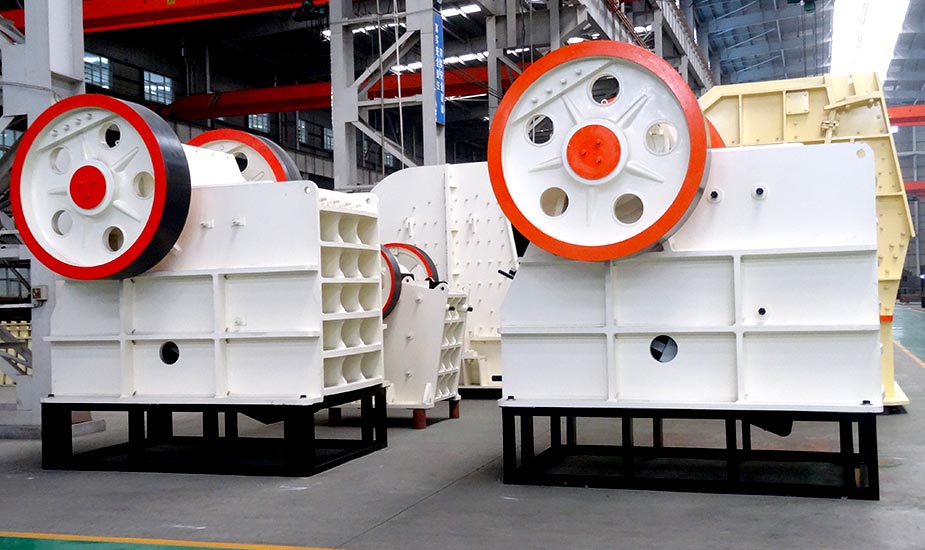

玄武岩鄂式破碎机实拍

玄武岩鄂式破碎机结构设计特点

1、玄武岩鄂式破碎机采用动鄂低悬挂设计,破碎力的作用位置不设计在破碎腔上部1/3高度处,而位于1/2和l/3之间,有利于提高单机的处理能力。

2、玄武岩鄂式破碎机设计时适当降低肘板支承点的位置,改善了破碎腔内整个动鄂行程的分布,有效提高破碎机的破碎效果。

3、玄武岩鄂式破碎机采用动鄂护板,防止氰化物在动鄂头部两侧跑低,能够获得较高的玄武岩颗粒浸出率。

4、玄武岩鄂式破碎机采用深破碎腔、变啮角、两侧上下对称的变啮角动额衬板,实现了高转速大动量的传动和能量均衡方案,具有很高的经济效益。

玄武岩鄂式破碎机结构设计特点

玄武岩鄂式破碎机结构简介

玄武岩颚式破碎机主要由电动机、带轮、推力板、动颚、边户板、机架、弹簧拉杆、衬板、定颚板、偏心轴等部件共同构成。

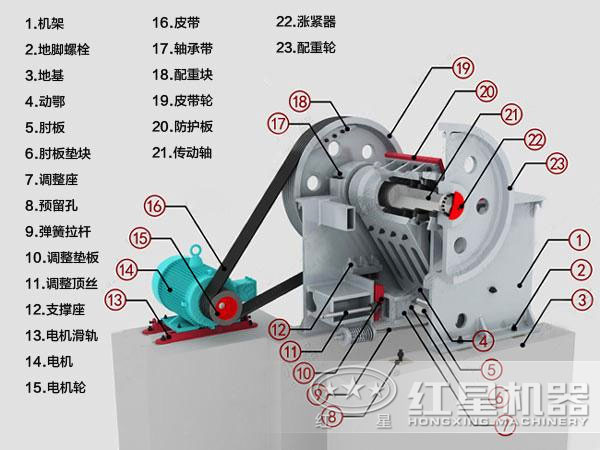

玄武岩鄂式破碎机结构展示

玄武岩颚式破碎机的定颚板垂直固定在机体内壁上。机架是由前后壁、轴承座、侧壁所组成的三维框架,主要用于支撑破碎时定颚板等所承受的反力;偏心轴由带轮和飞轮组成,对动颚板起到一定的支撑作用;飞轮在颚式破碎机机构中是作为一种储存能量的元件而存在,其以动能形式对能量进行储存或释放,能够起到保证运动平衡的作用;动颚装有齿形破碎板,位于偏心轴和推力板之间;衬板由定颚板、动颚板和两侧护板组成,当破碎物料时其与物料直接接触,即承受着巨大的冲击力和挤压力。

玄武岩鄂式破碎机运行原理展示

玄武岩鄂式破碎机的破碎原理是通过一对相对倾斜一定角度的压板,做相对挤压运动而使物料破碎,即利用挤压运动破碎物料。因为,玄武岩鄂式破碎机破碎压板的间距设计适中,因此破碎机后物料均匀,不存在传统鄂式破碎机破碎物料粒度较大,均匀度差的弊端。

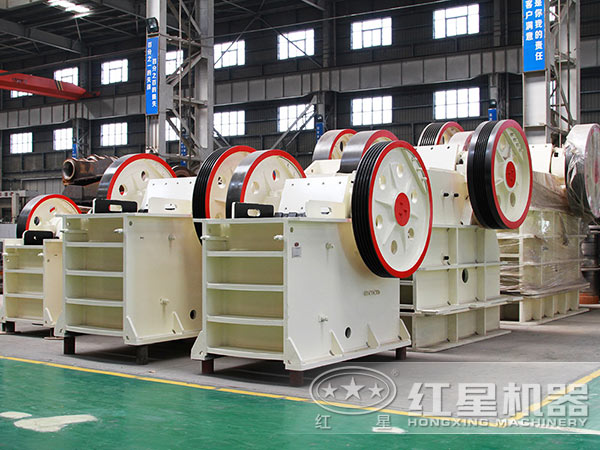

玄武岩鄂式破碎机厂家实拍

红星玄武岩鄂式破碎机是根据玄武岩的物理性质,是传统鄂式破碎机的升级产品,结构及性能更优胜于传统鄂式破碎机,是选矿企业破碎设备的上佳之选,欢迎新老客户前来选购!

河南郑州玄武岩鄂式破碎机厂家地址:河南省郑州市高新区檀香路8号

玄武岩鄂式破碎机价格咨询热线:0371-67772626

xuqiu

如果您有更多需求,我们也可根据您的物料、产值等需求,为您量身定制 在线咨询

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
