滑石颚式破碎机

滑石颚式破碎机

进料粒度:≤1500 mm

生产能力:1-2200 t/h

应用范围:滑石颚式破碎机广泛应用滑石、青石、石灰石、河卵石、透辉石、蓝晶石、重晶石、辉绿石、花岗石、大理石等中等硬度及脆性物料的粗中细碎工艺。

滑石简介

滑石是现存的软的硅酸盐矿物,莫氏硬度仅为1,因此,手感相当滑腻。一般呈块状、叶片状、纤维状或放射状,多呈现为白色。滑石的应用非常广,除了在陶瓷原料上非常受用之外,在医药、化妆品、造纸等诸多领域都有所贡献。

滑石破碎前后对比图

当然,滑石不是信手拈来就可以应用的,而是需要后期打磨加工,才能充分发挥其功效。破碎、磨粉、浮选、磁选是常见的滑石加工过程。这几个加工阶段是相互影响,相辅相成的,每个阶段均需谨慎对待。这里就滑石粗破设备——滑石颚式破碎机进行深入的介绍。

图片实拍

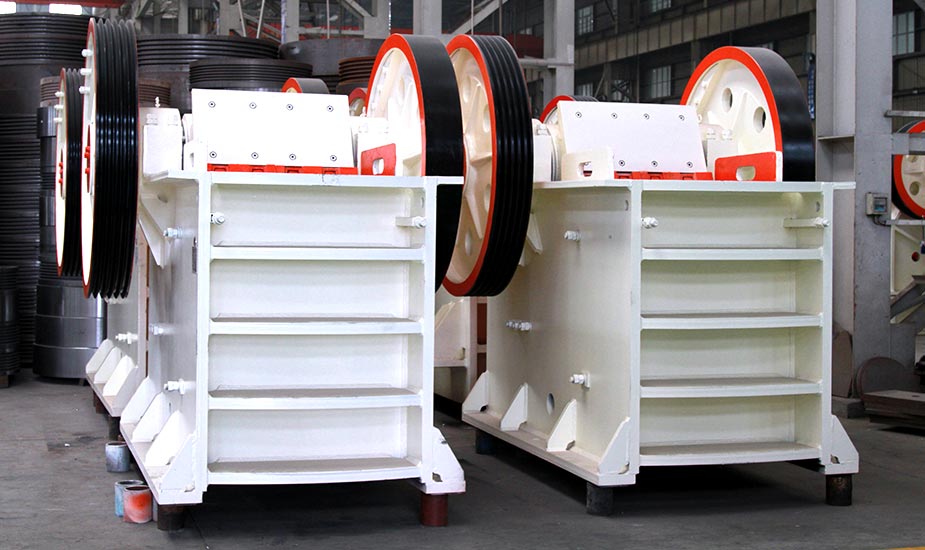

滑石颚式破碎机设备实拍

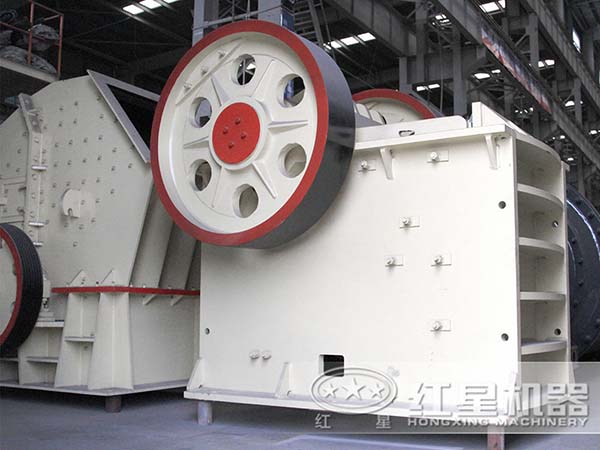

滑石颚式破碎机设备实拍

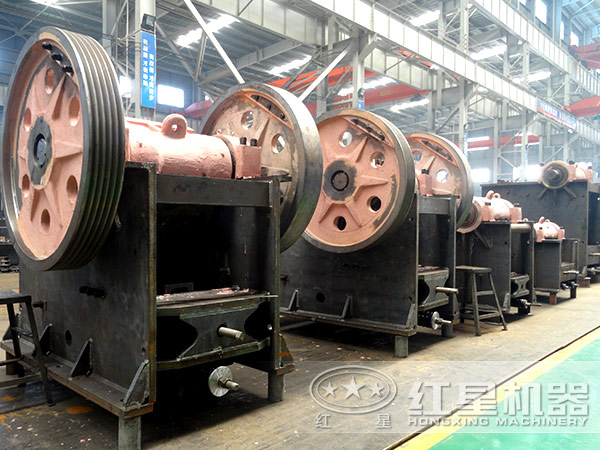

滑石颚式破碎机配件

滑石颚式破碎机配件

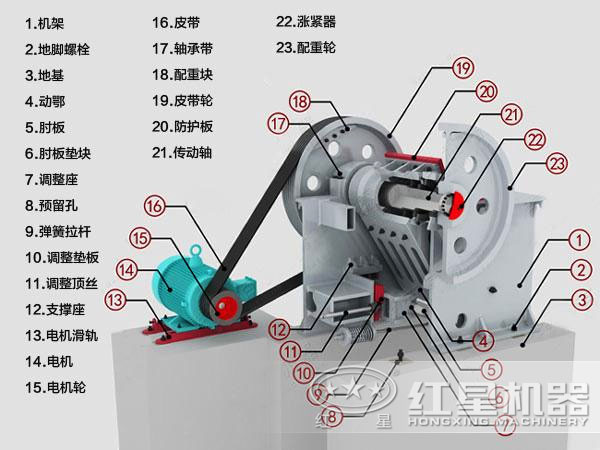

滑石颚式破碎机结构

滑石颚式破碎机主要分为以下部分:侧板、前箱组件、后箱焊件组成的机架部分;动颚、偏心轴、轴承、轴承座、皮带轮组成的偏心轴转动部分;定颚板、动颚板、侧衬板、护板组成的破碎腔工作部分;肘板、肘板座、弹簧、弹簧拉杆等组成的保险装置;由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆组成的排料口调整装置。

滑石颚式破碎机结构

滑石颚式破碎机性能特点

1、对称'V'形腔型设计,肘板大倾角、大冲程、合理转速,使进料粒度更大、产量更高、粒度更加均匀,颚板磨损降低。

2、颚板选用锰钢合金,耐磨程度高,使用寿命长,采用冷加工硬化技术,硬度更高,并且还进行了水韧处理,避免了在使用中自然发生相变而使性能变差。

3、肘板采用HT200材料浇注而成,原材料化学成分稳定,确保其力学性能。在受到大于额定载荷的外力冲击时,能迅速折断保护主机不受损伤,电机不被烧坏。

4、垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;

5、用的轴承为耐用偏心轴承,从而更好的促进我们颚式破碎机的寿命延长.

6、噪音低、能耗低,易损件少,维护费用低。

滑石颚式破碎机性能特点

滑石颚式破碎机是由红星机器率先生产,因此,无论从结构设计上还是从性能上,均优于其他各制造商,另外,在用户比较关注的价格问题上,此款滑石颚式破碎机价格相当优惠,保证同行业低,因此,用户在选购时,可毫不犹豫的优先考虑红星机器厂家。

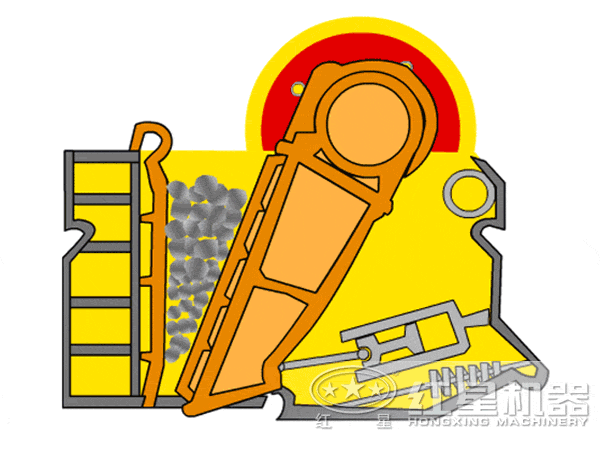

滑石颚式破碎机工作原理

滑石颚式破碎机的动力传动部分为电动机、皮带轮、三角带和槽轮,工作时,传动部分开始运转,驱动偏心轴做偏心运动,动颚便会受到偏心轴的推动做有规律的往复挤压运动。与此同时,滑石由上端进料口进入破碎腔内,当动颚接近定颚时,便会受到挤压发生断裂破碎,当动颚在肘板拉杆和弹簧的作用下远离定颚时,已破碎合格的滑石物料便会从破碎腔下口排出。这个过程是周期性的持续进行的,不合格物料会留下来接受下一轮的重新挤压、搓、碾。如此下去,完成破碎作业,实现批量生产。

滑石颚式破碎机工作原理

xuqiu

如果您有更多需求,我们也可根据您的物料、产值等需求,为您量身定制 在线咨询

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
