河卵石鄂式破碎机

河卵石鄂式破碎机

进料粒度:≤1500 mm

产量:1-2200 t/h

应用范围:河卵石鄂式破碎机广泛应用于河卵石、铜矿石、长石、石灰石、石灰石、花岗岩、页岩、冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中。

河卵石简介

河卵石是一种纯天然的石材,是重要的工业矿物原料。其广泛应用于水利水电、高等级公路、高速公路、桥梁、机场跑道、市政工程、高层建筑的机制沙生产和石料整形等领域。河卵石成砂可作为混凝土的骨料。而且河卵石资源丰富,采集成本相对较低,其应用价值高。

天然的河卵矿石经过破碎、制砂、筛分等一系列加工之后生产成河卵砂。考虑到河卵石硬度极大,破碎效率相对较低,红星机器研制出一种河卵石专用破碎机—河卵石鄂式破碎机。红星河卵石鄂式破碎机自投入市场以来,一直受到广泛好评,是非常值得信赖的河卵石破碎设备。

河卵石鄂式破碎机的结构

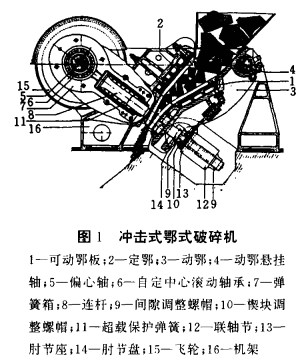

鄂式破碎机由机架、偏心轴、超载保护弹簧、飞轮、动颚、定额、偏心轴、弹簧箱、连杆等零件组成。具体结构如下图所示:

冲击式颚式破碎机

图片实拍

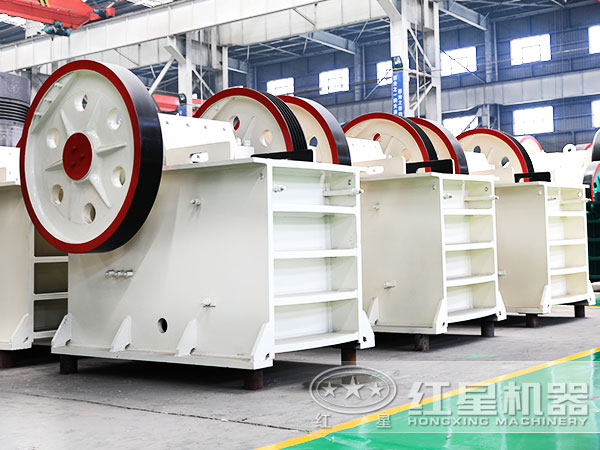

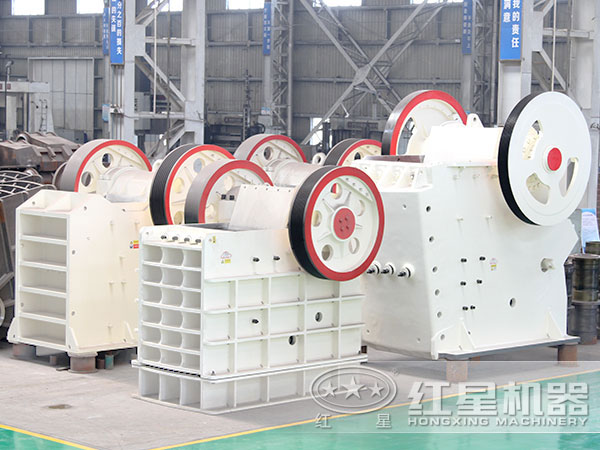

河卵石鄂式破碎机实拍

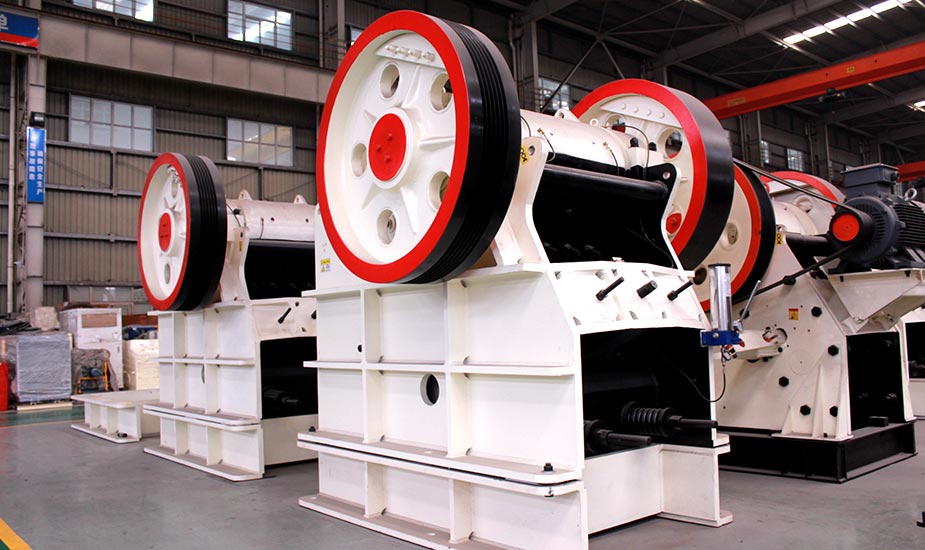

河卵石鄂式破碎机实拍

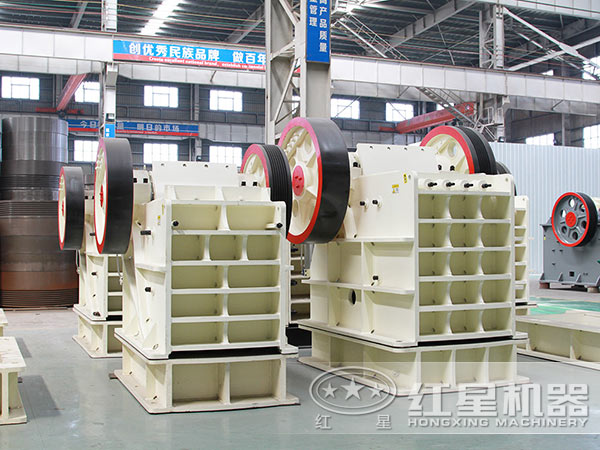

河卵石鄂式破碎机厂区实拍

河卵石鄂式破碎机的结构特征

1、局部压力大,颚板厚,颚牙跨度大,破碎弯矩大,颚口窄而深,能够破碎高硬度石料。

2、破碎处理量为60t/h,进料粒径为340mm,出料粒径40-100mm,电机功率30kw,破碎率高,且节电效果好。

3、出口附近皮带机上方设置强磁铁,一旦有铁件通过都会被磁铁吸走,完全避免铁件进入,防止铁件对设备的损坏。

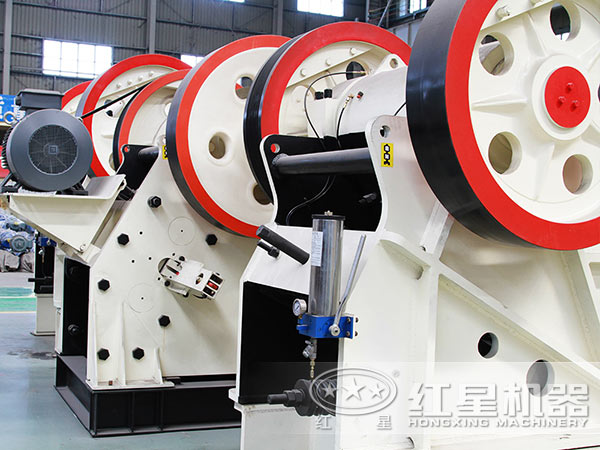

河卵石鄂式破碎机的结构特征

河卵石鄂式破碎机工作原理

河卵石鄂式破碎机在工作时,电机带驱动皮带和皮带轮运转,通过偏心轴带动动颚做前后、上下运动,当动颚上升时,动颚板将靠近定颚板,物料被挤压、搓、碾等多重作用破碎,当动颚下行时,动颚板在复位弹簧作用下,远离定颚板,物料在重力的作用下,卸出破碎腔。由于电机连续运动,动颚板呈周期性的靠近、远离定颚板,不断完成物料加工作业,直到所有物料都完成破碎作业。

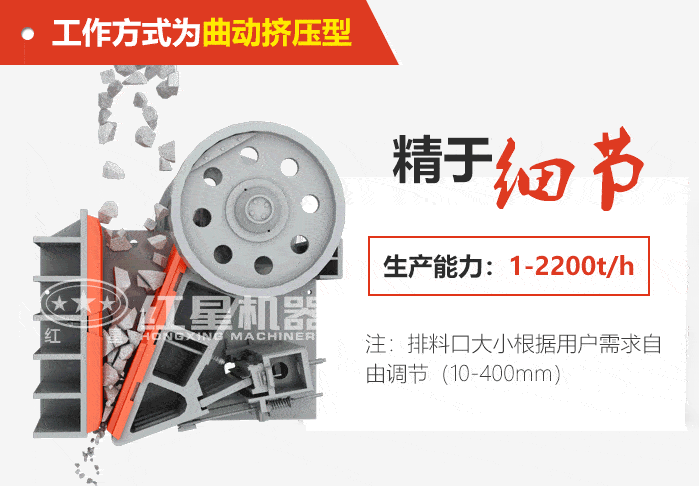

鹅卵石鄂式破碎机设备运行原理

河卵石鄂式破碎机的装配原理及注意事项

1、采用铲车上料,靠重力下料。用人工去控制流速的方式上料,上料斗为现场焊接(钢板加型钢),呈现竖向倾斜簸箕形,倾斜角度为30°(利于河卵石自动下移),料斗需距地面6m高,料斗后面利用河卵石原料填筑铲车斜坡道。

2、在料斗出料口处设置可转动挡块,利用杠杆原理由人工控制去下料量,以防下料过快堵塞破碎机烦的入口,同时防止下料过慢而导致产量过低,造成浪费。

3、装配时,破碎板需要牢固地贴在鄂板上,破碎机工作时,破碎板不可有松动现象,否则容易造成折断或磨损破碎板,从而降低破碎板的耐用度。这就要求破碎板必须牢固地贴在鄂板上。破碎板与鄂板之间要用软金属(如铅、锌等)作垫片垫平,并用螺栓紧固。破碎机装配时一定要安装好破碎板,可以延长破碎板的耐用度。

河卵石鄂式破碎机价格

河卵石颚式破碎机产品价格性价比高,因为红星有完善的生产体系,能降低产品的生产成本;且采用一对一的销售方式,直接让用户使用低价格的产品,不会因为人为因素增加产品价格,让用户真正使用低价格产品。

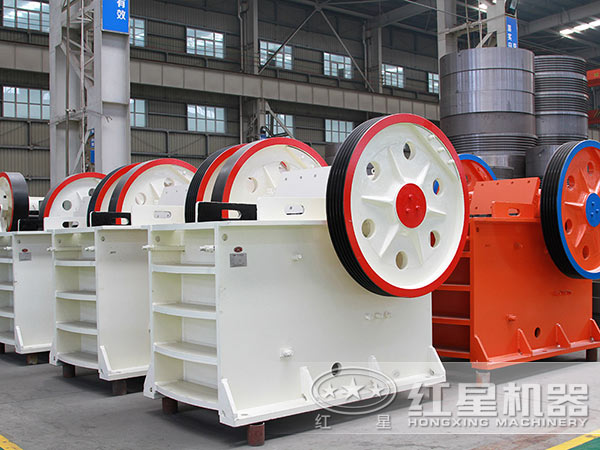

鹅卵石鄂式破碎机厂区

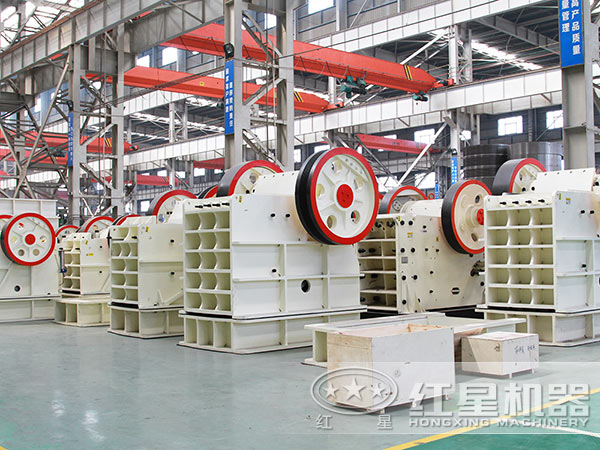

鹅卵石鄂式破碎机厂区

红星机器利用先进的技术生产出河卵石鄂式破碎机,品质好,价格公道,是破碎河卵石的不二选择,您值得拥有!

xuqiu

如果您有更多需求,我们也可根据您的物料、产值等需求,为您量身定制 在线咨询

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
