搅拌式浮选机

搅拌式浮选机

选别效果佳、更节能

槽体容积:0.37-8 mm

生产能力:0.2-8 m³/min

应用范围:广泛应用于各种金属,非金属矿物的选矿作业,各种矿石选矿等。

因为您需要,刚好我们专业。欢迎来厂考察!

免费在线咨询

预约考察热线:0371-67772626

搅拌式浮选机介绍

该浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接触界面。

图片实拍

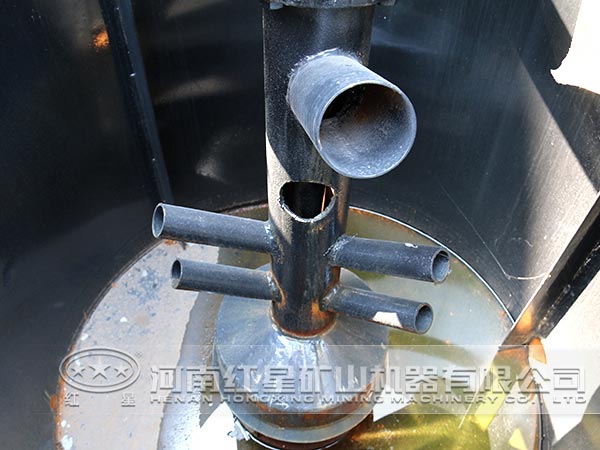

浮选机内部

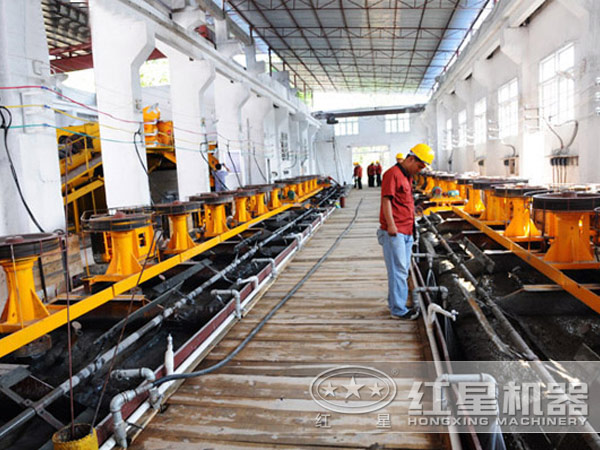

浮选机现场

搅拌式浮选机工作原理

在浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽.还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到成为尾矿。

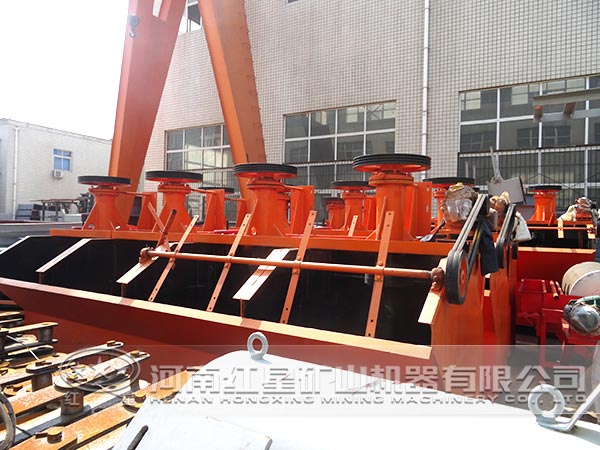

搅拌式浮选机厂家

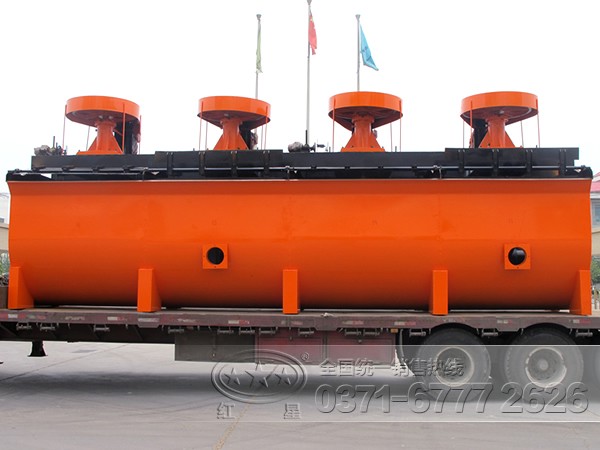

搅拌式浮选机发货

红星从事浮选机生产多年,是河南知名的浮选机厂家。生产的的浮选机适用于有色黑色金属的选取,还可用于非金属如:煤莹石、滑石的选别。该浮选机具有如下特点:吸气量大,低功耗。每个插槽都吸气,吸浆和浮选三重功能,自成浮选回路,没有任何辅助设备,配置水平,便于流程变化。欢迎来厂参观选购。

河南郑州搅拌式浮选机总部地址:河南省郑州市高新区檀香路8号。

搅拌式浮选机价格咨询热线:0371-67772626。

技术参数

型号 XCF-1 XCF-2 XCF-3 XCF-4 XCF-8 XCF-16 XCF-24 XCF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 10819 3400
单效重量(t) 1.2 1.7 2.3 2.7 3.9 6.6 8.0 16.8
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2—1 0.4—2 0.6—3 1.2—4 3—8 4—16 4—24 10—38
主轴电动机 型号 Y132M2-6 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y280S-8 Y280S-8 Y280S-6
功率(kw) 5.5 7.5 11 15 22 37 37 45
叶轮 转速(r/min) 960 970 970 970 970 740 740 980
直径(mm) 400 460 540 620 720 860 950
高度(mm) 155 175 207 247 321 349
转速(r/min) 358 331 266 215 185 160 153
圆周速度(m/s) 7.5 7.5 7.5 7 6.97 7.6 7.6 7.4
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 700
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2
