铝土矿烘干机

铝土矿烘干机

尺寸:Φ1.2×8.0 m-Φ3.6×28 m

生产能力:1.9-76.0 t/h

应用范围:铝土矿烘干机广泛适用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。适用物料有:铝土矿、河沙、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等。

铝土矿简介

铝土矿是含有水合氧化铝杂质的土状矿物,主要成分是氧化铝,呈白色或灰白色,因含铁而呈褐黄或浅红色,不透明,质脆,极难熔化,不溶于水,能溶于硫酸、氢氧化钠溶液,主要用于炼铝,制耐火材料。

我国铝土矿的质量比较差,要提取其中的有价元素,通常需要选矿工艺来解决。铝土矿烘干机是铝土矿选矿过程中需要用到的干燥设备。

图片实拍

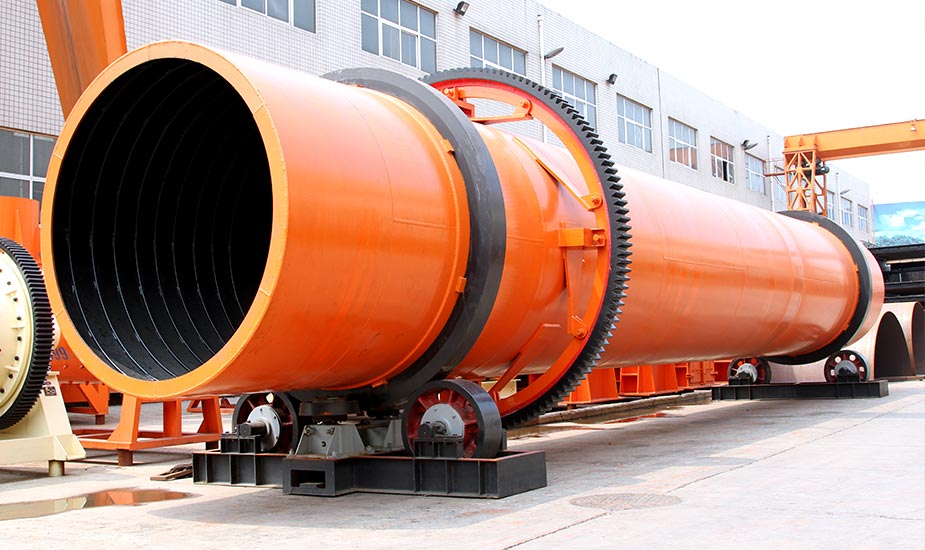

铝土矿烘干机设备实拍

烘干机内部结构展示

铝土矿烘干机设备实拍

铝土矿烘干机用途

铝土矿烘干机是一种处理大量物料的干燥设备,可用来干燥颗粒状、膏状等含水量较高的物料,广泛适用于冶金、建材、轻工、化工、煤炭、矿产等行业业中。

铝土矿烘干机用途

铝土矿烘干机结构

铝土矿烘干机主要由筒体、前辊圈、后辊圈、齿轮、挡辊、拖辊、小齿轮、出料部分、扬板、减速机、电机、热风道、进料溜槽、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、给料机、除尘器等。

铝土矿烘干机结构

铝土矿烘干机工作原理

总的来说,铝土矿烘干机是通过电力、柴油力、风力、易燃物力等产生动力,利用环境空气加热,进而达到适当温度来进行除湿处理的。

铝土矿烘干机工作原理

具体过程如下:湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入筒体。筒体是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触。随着筒体的转动,物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要除尘器将气体内所带物料捕集下来。

铝土矿烘干设备生产厂家

郑州红星机器有限公司是专业的铝土矿烘干设备生产厂家,生产多种型号的铝土矿烘干机,可满足不同物料,且生产能力大、适用范围广,客户可灵活选择。

xuqiu

如果您有更多需求,我们也可根据您的物料、产值等需求,为您量身定制 在线咨询

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
