齿辊破碎机

齿辊破碎机

进料粒度:≤1150mm

生产能力:30-300t/h

应用领域:齿辊破碎机适用于砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫等生产线中,适用物料有河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。

齿辊破碎机简介

齿辊破碎机是国内知名矿山企业红星机器厂家引进国外先进技术,融合国内破碎市场需求研发的新型节能破碎设备。该设备紧跟时代发展,符合现代矿山市场发展需求,应用过程取得了显著的经济效益和社会效益。

红星辊式破碎机生产现场实拍

图片实拍

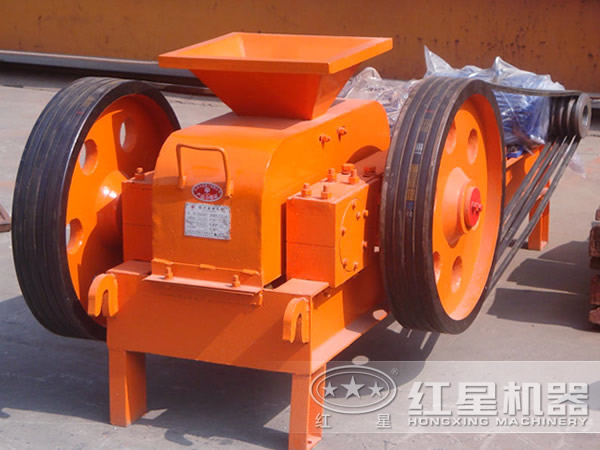

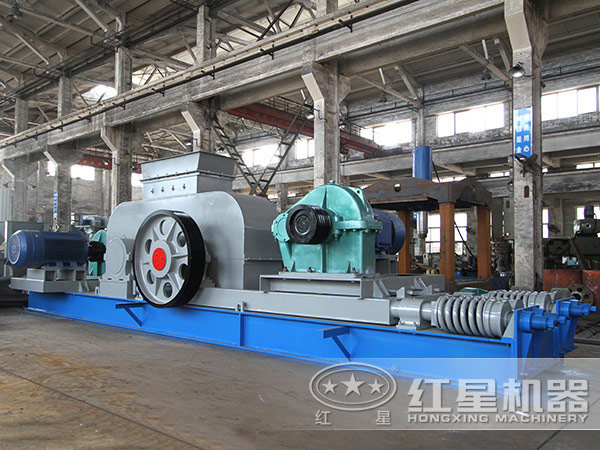

齿辊破碎机设备实拍

齿辊破碎机设备实拍

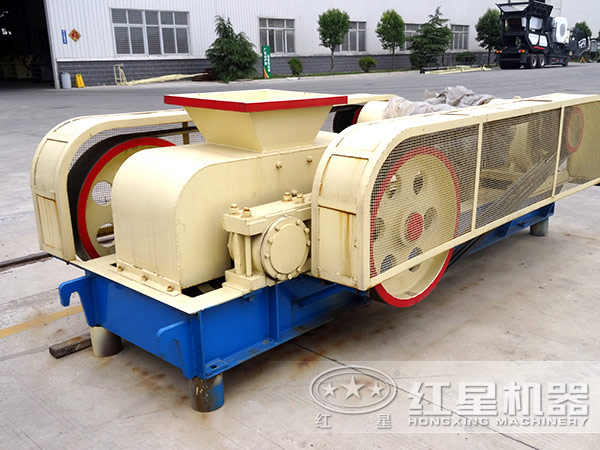

齿辊破碎机设备实拍

齿辊破碎机设备实拍

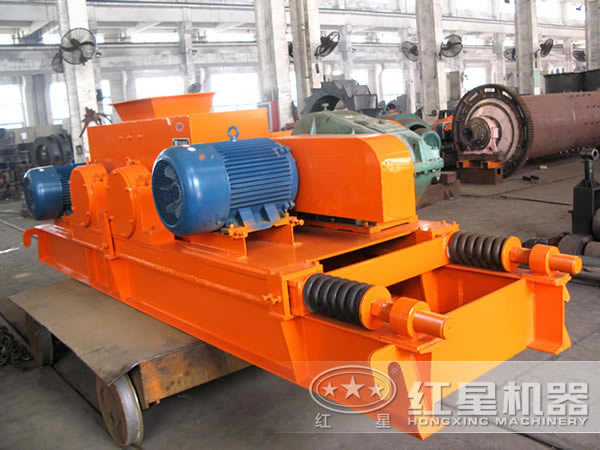

齿辊破碎机设备侧面实拍

齿辊破碎机设备侧面实拍

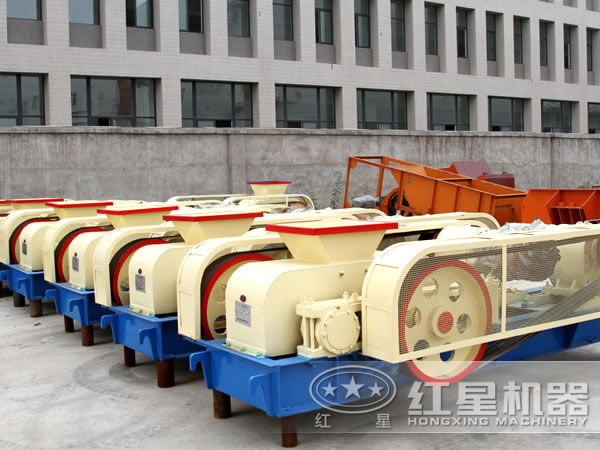

强力齿辊破碎机设备实拍

强力齿辊破碎机设备实拍

齿辊破碎机结构组成

齿辊破碎机的组成部件有机架总成、固定辊、移动辊、联系齿系、主联系齿系、壳体、弹簧施压系统、施压传动机构、动能装置、张紧装置、限位装置、进料装置等。

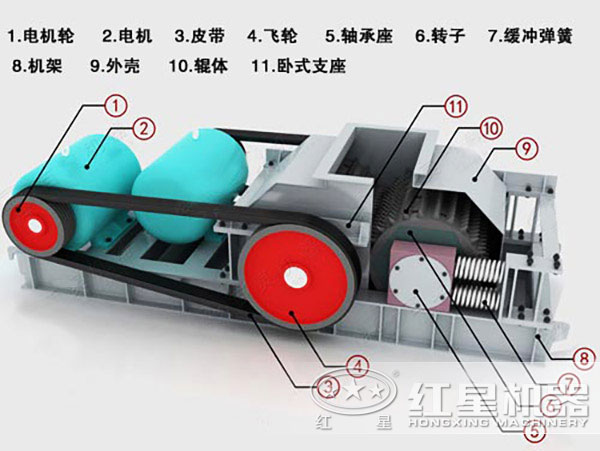

齿辊破碎机结构组成

齿辊破碎机结构组成

齿辊破碎机工作原理

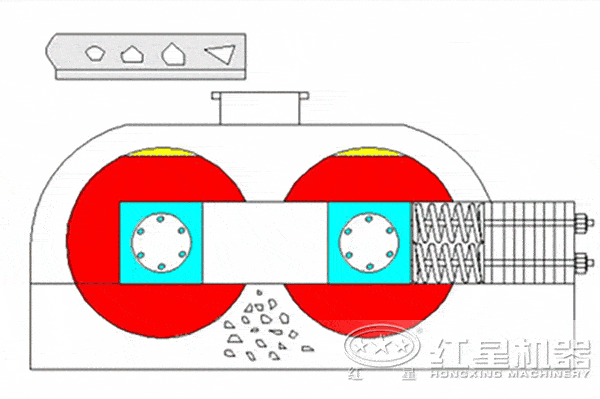

齿辊破碎机原理动态展示

齿辊破碎机原理动态展示

齿辊破碎机是利用高压齿辊破碎原理设计的一种新型节能破碎设备。由两个相向同步低速转动的挤压齿辊组成,由大功率的电机带动。物料从两齿辊上方均匀给入,被挤压辊连续带入齿辊间,受到50~300MPa的高压作用后,变成密实的料饼从机下排出。排出的料饼,除含有一定比例的成品外,在非成品颗粒的内部结构中,因受高压挤压而充满了大量的微小裂纹,使物料的易磨性大为改善。

齿辊破碎机技术特点与优势

1、单电机、齿轮系驱动双辊,能耗大大降低,整机装机总功率降低30%~45%。

2、双辊齿轮系驱动,两辊完全同步,避免了由两辊转动引起的物料与辊面滑动摩擦,损耗少,运转效率高,按每年7200h计算,该设备正常运转时间可达6850h,运转率高达95%以上。

3、辊间压力使用弹簧适时调节,辊间物料受力均匀,设备运转平稳。

4、无液压系统,操作灵活,活动辊避让及时、灵活。

5、辊面采用合金耐磨材料堆焊,工作层表面硬度HRC60~63,硬度高,耐磨性好,使用寿命≥8000h。

6、动能传动、调压系统,维修简单,故障率低,保养成本低。

7、由于物料被封闭在辊子和给料装置的密闭空间内,靠静压破碎,不会产生冲击和物料飞溅,噪音低,工人生产环境好。

8、结构紧凑,占地面积小,与传统破碎设备相比,可节省大量基础投资。

齿辊破碎机技术特点

齿辊破碎机技术特点

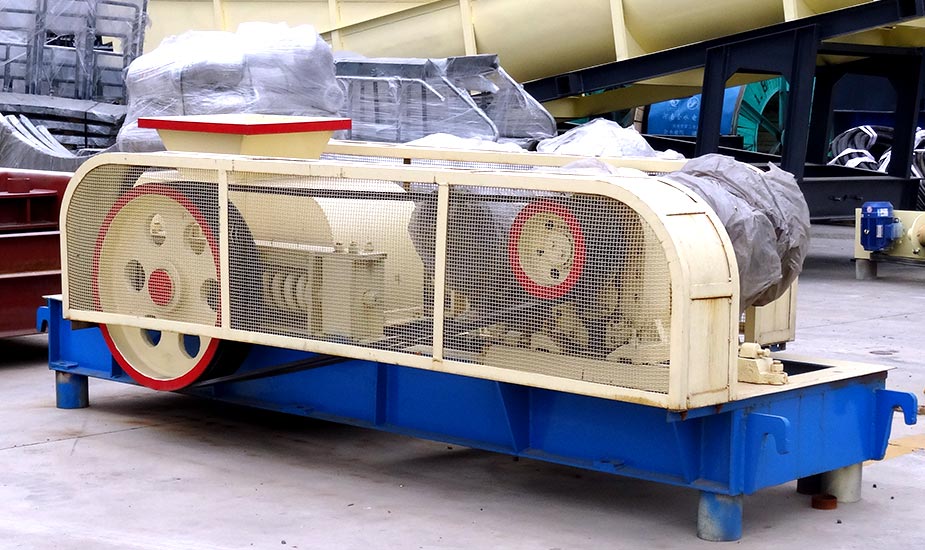

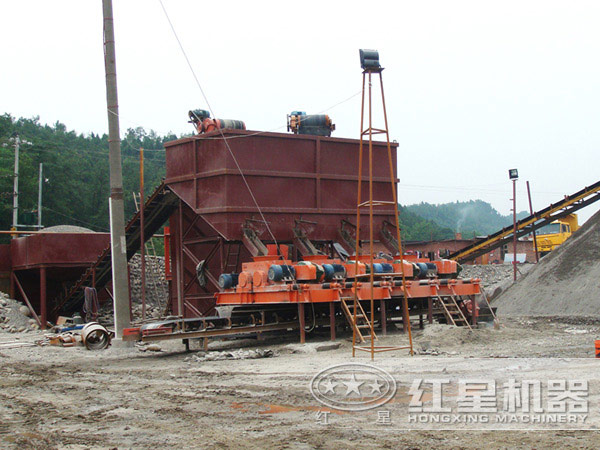

齿辊破碎机设备生产现场

齿辊破碎机

红星辊式破碎机维护方法

1、机器的维护保养是一项极其重要的经常性的工作,它应与极其的操作和检修等密切配合,应有专职人员进行值班检查。

2、注意检查易磨损件的磨损程度,随时注意更换被磨损的零件.

3、设备运行时,若发现轴承油温升高(温升不得高于周围空气25~30℃;),应立即停车检查原因加以消除。

4、安装试车时,检查各部位螺栓有无松动及主机仓门是否紧固,如有请进行紧固。

齿辊破碎机应用范围与效果

在配套球磨机的选矿厂、水泥厂等,选择齿辊破碎机可以大幅度提高球磨机的效率,降低生产成本。齿辊破碎机主要应用于以下行业:

1、非金属矿物:用于长石、石灰石、白云石、煤矸石、硅砂等物料破碎。

2、建材行业:用于水泥熟料、矿渣、钢渣的二次破碎。

3、金属矿物:用于铁矿石、锰矿、铅锌矿、铜矿等物料的超细碎。

齿辊破碎机应用范围展示

齿辊破碎机应用范围展示

一般来讲,经过挤压后的物料,经过打散分级筛分后,小于0.8mm的成品细料可达30%左右,小于2mm的物料可达80%以上。因此,在后续的破碎粉磨过程中,可较大幅度地降低粉磨能耗,使粉磨设备的生产能力得以充分发挥,一般可使球磨机系统产量提高40%~80%,总能耗可降低30%~50%。

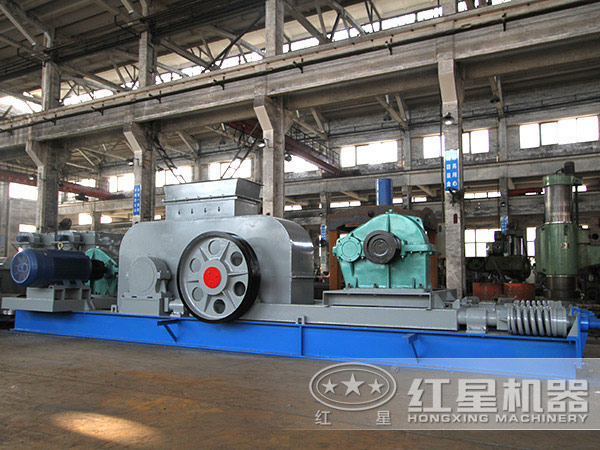

红星辊式破碎机厂区

红星辊式破碎机厂区

红星辊式破碎机厂区

红星强力辊式破碎机厂区

红星强力辊式破碎机厂区

红星齿辊破碎机以其合理的破碎原理、高效节能的生产性能及良好的应用效果显示出其优越性。随着齿辊破碎机在结构、材料及性能上的不断改进,其市场占有率将逐步提高。红星机器是专业的齿辊破碎机生产厂家,选设备就来红星机器吧!

河南郑州齿辊破碎机厂家地址:河南省郑州市高新区檀香路8号。

红星齿辊破碎机价格咨询热线:0371-67772626。

xuqiu

如果您有更多需求,我们也可根据您的物料、产值等需求,为您量身定制 在线咨询

技术参数

型号 辊子直径(mm) 辊子长度(mm) 最大进料粒度(mm) 排料粒度(mm) 产量(t/h) 电机功率(kw) 总重量(t) 外形尺寸(长×宽×高)(mm)
2PGC600×500 600 500 200-450 15-100 30-60 4P   11×2 3.8 2450×1800×950
2PGC600×800 600 750 300-600 20-120 60-100 4P   18.5×2 7.2 4500×1900×1350
2PGC800×1000 800 1000 500-800 30-150 100-160 4P   22×2 12.6 2550×2050×1100
2PGC1000×1000 1000 1000 700-950 30-200 150-200 6P   45×2 18.8 2780×4100×1550
2PGC1200×1200 1200 1200 800-1050 30-200 180-250 6P   55×2 29.5 2780×3200×1980
2PGC1500×1200 1500 1200 1000-1150 30-200 200-300 6P   75×2 38.6 8010×4500×2050
