圆锥破碎机设备类型、特点、参数详细分析

作者:金珠 时间:2018-11-16

如果您想了解我们的产品,可以随时拨打我公司的销售热线,或点击下方按钮在线咨询价格!

立即拨打电话享更多优惠: 0371-6777 2626

圆锥破碎机,简称圆锥破。随着时间的发展,用户们对矿机设备的功能要求逐渐升级,各厂家为了适应这一变化,不断对圆锥破碎机进行技术升级和改造,是圆锥破碎机正式成为了各大砂石厂中的“宠儿”。为了适应用户们多样化的投资条件,各厂家们在对圆锥破碎机不断升级改造的过程中,也设计并生产出来了很多种规格和参数。今天,我们就针对这款设备的类型、特点、参数做详细介绍,以供浏览。

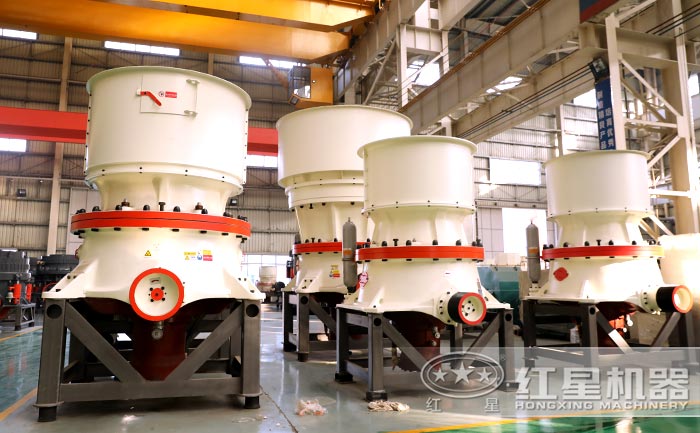

圆锥破碎机设备

圆锥破碎机设备

一、圆锥破碎机设备类型

根据圆锥破碎机的出现时间顺序分类,该设备主要可分为弹簧圆锥破碎机、西蒙斯圆锥破碎机、全液压圆锥破碎机、多缸液压圆锥破碎机和单缸液压圆锥破碎机等五种。

二、圆锥破碎机设备特点

下面我们就针对这五类设备的特点和参数做详细介绍,以供参考。

1、弹簧圆锥破碎机设备

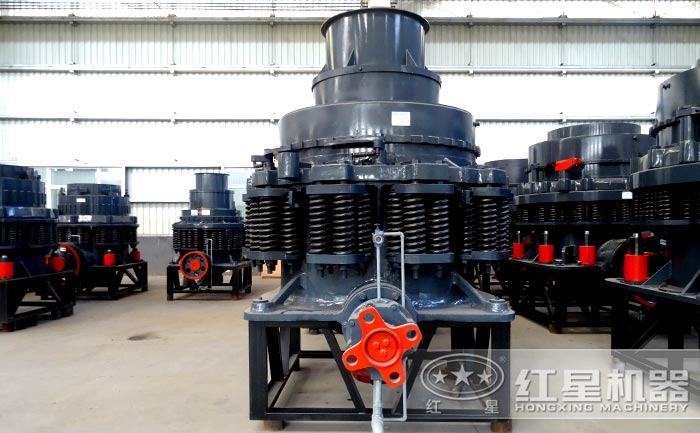

弹簧圆锥破碎机设备

弹簧圆锥破碎机设备

这款设备比较经济实用,适合破碎中等及中等以上硬度的石料。

2、西蒙斯圆锥破碎机(复合型)

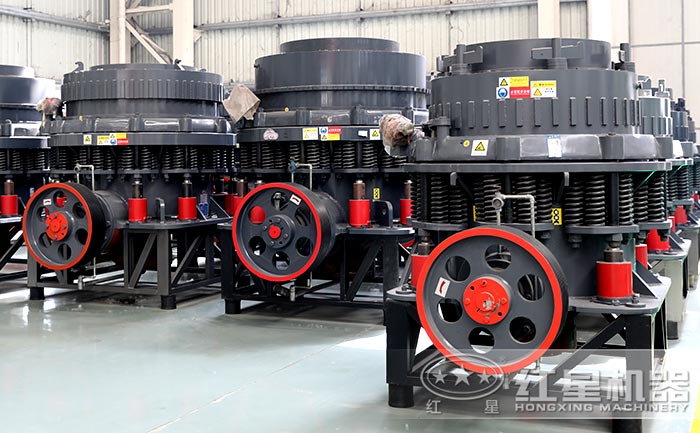

西蒙斯圆锥破碎机(复合型)

西蒙斯圆锥破碎机(复合型)

结构合理、破碎成本粒度均匀,采用液压清腔系统,可使异物、铁块等通过破碎腔,减少停机维护时间。

3、全液压圆锥破碎机设备

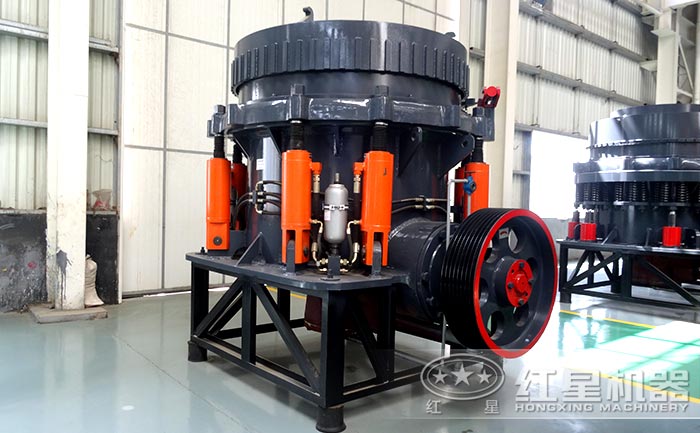

全液压圆锥破碎机设备

全液压圆锥破碎机设备

这款设备的机体为主钢结构,密封性好,操作方便;

锥碎机采用外置润滑系统,当油温过高或者流苏过慢时自动关闭设备,安全系数较高。

生产效率提升。采用模块化设计,可通过更换破碎腔型,实现粗碎、中碎和细碎的切换。

4、多缸液压圆锥破碎机设备

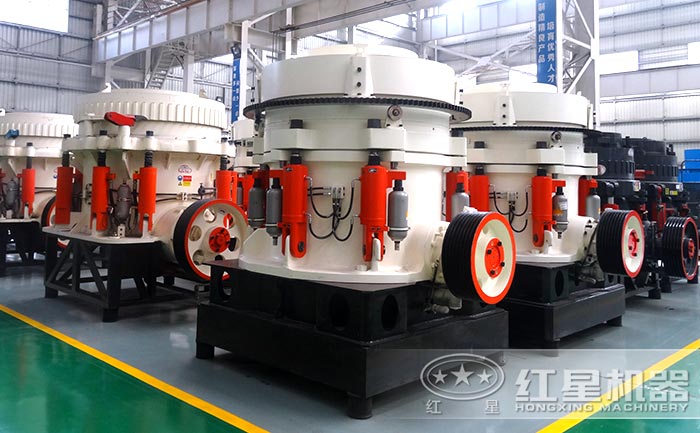

多缸液压圆锥破碎机设备

多缸液压圆锥破碎机设备

全液压装置,设备调节很方便,节省人工时间;

层压破碎原理,成品粒型好,大小均匀;

远程实时监控,触摸屏操作界面,了解设备工作情况;

PLC智能控制系统,更加安全可靠。

5、单缸液压圆锥破碎机设备

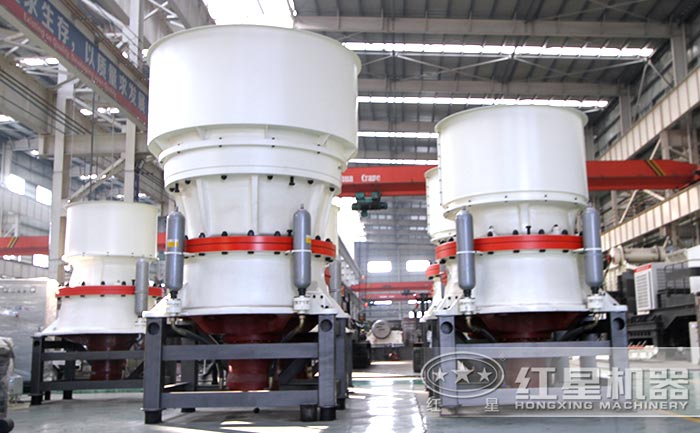

单缸液压圆锥破碎机设备

单缸液压圆锥破碎机设备

生产能力大,破碎效率高;

多种破碎强,产品粒型好,设备寿命长久;

结构精巧,可随时调节设备破碎腔型;

全自动控制系统,实时监测设备压力、温度、电流、产能等诸多参数,并实行自动控制,设备运行更加安全可靠。

以上就是我们为大家介绍了五种圆锥破碎机特点。可以看出,随着时间的变化,圆锥破碎机的性能也得到了很大程度的发展,逐渐走向智能化,产能也更大。

三、五种类型的圆锥破碎机设备参数展示

1、弹簧圆锥破碎机技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

2、西蒙斯圆锥破碎机技术参数

规格 型号 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开口边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(kg)
PSG 900 0910 914 (3′) 9-22 102 85 45-91 6P   75 9980
0917 13-38 175 150 59-163
0904 3-13 41 35 27-90
0906 3-16 76 65 27-100
PSG 1300 1313 1295 (4¼′) 13-31 137 115 109-181 6P   160 22460
1321 16-38 210 178 132-253
1324 19-51 241 205 172-349
1306 3-16 64 54 36-163
1308 6-16 89 76 82-163
1310 8-25 105 89 109-227
PSG 1600 1620 1676 (5½′) 16-38 209 178 181-327 6P   250 43270
1624 22-51 241 205 258-417
1626 25-64 269 228 299-635
1607 5-13 70 60 90-209
1608 6-19 89 76 136-281
1613 10-25 133 113 190-336

3、全液压圆锥破碎机技术参数

型号 腔型 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(t)
HXGYS 300 C1 910 13~38 175 150 81~180 6P  90 10
C2 9~22 102 85 60~180
F1 3~16 76 65 36~145
F2 3~13 41 35 36~130
HXGYS 400 C1 1200 19~51 241 205 207~400 6P  200 20
C2 16~38 210 178 162~350
C3 13~31 137 115 126~310
F1 8~25 105 89 109~230
F2 6~16 89 76 82~230
F3 3~16 64 54 40~230
HXGYS 500 C1 1600 25~64 269 228 280~650 6P  280 40
C1 22~51 241 205 258~450
C3 16~38 209 178 180~410
F1 10~25 133 113 162~355
F2 6~19 89 76 136~330
F3 5~13 70 60 90~300

4、多缸液压圆锥破碎机技术参数

型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730

5、单缸液压圆锥破碎机技术参数

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小进料尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170

四、想简单省事?咨询红星机器资深工程师

红星工程师带用户参观圆锥破碎机厂区

红星工程师带用户参观圆锥破碎机厂区

相信在不久的未来,这款设备的性能、质量也会再次提升,服务于广大用户。您是否在考虑投资圆锥破碎机设备呢?是否正在为圆锥破碎机的选型而“发愁”呢?小编告诉您,不用愁!您现在就可以将您的问题告诉红星机器服务人员,或者在下方给我们留言,资深的设备工程师将会为您服务。

河南红星矿山机器专业生产圆锥破碎机40年,经验丰富,技术成熟,真诚服务,欢迎您来厂家参观、考察!
