球磨机的静压轴承设计

作者:红星机器时间:2012-06-07更新时间:2012-06-07

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

轴承装配体主要由中空轴、轴瓦、轴承衬体以及鞍形座组成。球磨机在正常工作情况下,静压轴承表面上的油膜将中空轴和轴承分开,没有金属之间的直接接触,但是考虑到轴承在工作过程中可能出现瞬时超载、在不安全情况下启动回转体、润滑油突然中断(例如突然停电或供油装置发生故障)等因素,会造成球磨机中空轴与轴瓦的直接接触。

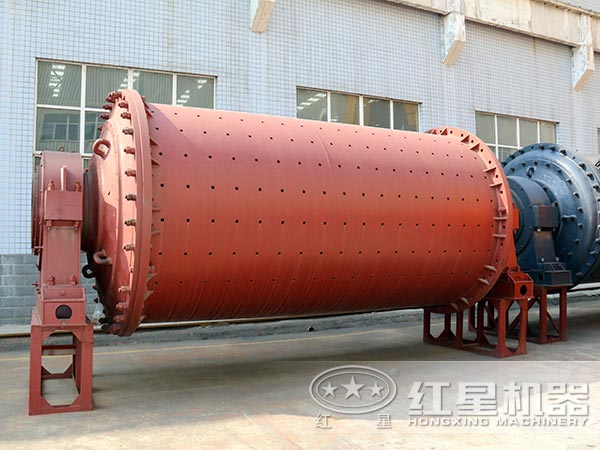

球磨机

为了使轴承受损坏的危险性减小,通常情况下,轴瓦材料选用的是具有一定减磨作用的合金。其中对轴瓦材料的选择主要取决于接触面的接触压力,接触面的压力值必须小于减磨合金材料的许用压力值。以往的经验公式的计算是认为球磨机轴瓦无变形,也没考虑中空轴变形对接触压力的影响。实际上球磨机中空轴与轴瓦的接触状态非常复杂,以往的经验公式并不能完全反映实际压力的大小。

因此红星机械专家考虑了各个结构对接触压力分布的影响,建立了球磨机的整体模型。利用ANSYS 有限元软件,在球磨机满载静止的情况下,对球磨机回转体与两个轴瓦直接接触进行了仿真分析,能够真实的模拟出回转体与轴瓦实际接触的状态,以及各部件应力变化情况。
