反击式破碎机关键部件的刚强度分析

作者:红星机器时间:2013-02-26更新时间:2018-09-04

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

由于反击式破碎机破碎腔的工作环境非常恶劣,再加上在破碎物料的过程中,转子体、板锤、反击板与物料碰撞时要承受瞬间随机冲击载荷的作用,转子体还要承受由转子转动引起的离心力作用,因此对转子体、板锤与反击板的刚强度有很高的要求。本文就来分析这三个关键部件的刚强度。

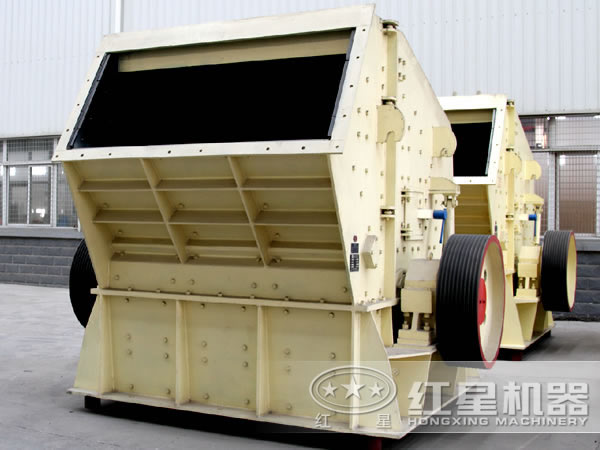

反击式破碎机

首先需要知道所要做的工作:转子体的刚强度分析,板锤和反击板承受冲击载荷的刚强度分析。刚强度分析常用的方法是有限元分析。对转子体的刚强度分析主要是分析石块在整个破碎过程中与板锤碰撞时板锤、转子体上瞬间应力、应变情况以及石块与反击板上的瞬间应力应变情况,同时计算分析转子体在自由转动时转子上的应力、应变情况。

由于板锤在转子体的带动下随转子体一起做高速旋转运动,因此两者之间接触的部分必有力的作用。同样在板锤做旋转运动的过程中板锤上的凸起部位与转子体发生接触,板锤上的凸起部位要承受较大的离心力作用。

由于物料与一级反击板的碰撞位置部位位于一级板的下部,因此在碰撞瞬间反击板上部的固定轴要承受较大的力的作用,且应力在物料与一级反击板接触碰撞部位。对物料与二级板碰撞时的瞬间应力进行分析可知,位于二级板附近的结构上的瞬间应力较大,即物料与二级反击板的碰撞部位应力大。根据物料与三级反击板碰撞瞬间反击板上的应力分布情况可知物料与三级板碰撞瞬间的作用力对反击板整体结构强度的影响较大,应力值大还是在碰撞部位。
