风选锤式粉碎机的结构详解

作者:红星机器时间:2013-07-05更新时间:2018-09-28

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

风选锤式粉碎机即风扇式破碎机或风扇磨,在电厂、砖瓦厂及煤矿中均有广泛的应用。风选锤式粉碎机有S型和N型两种,这两种风选锤式粉碎机的工作原理相同,但磨碎物料的物性不一样,结构上也有差异,下文以S型风选锤式粉碎机为例,介绍风选锤式粉碎机的结构。

风选锤式粉碎机结构原理图

风选锤式粉碎机的主要组成部分包括给料管道、冲击轮、前置锤、排料管道、蜗壳区和凹坑等。冲击轮的主轴支承在两个双排滚子自调位轴承上,用稀油润滑。由于轴承都在冲击轮的右侧,左侧的进料部分支承在四个轮子上,可以推开,以便于拆装冲击轮。冲击轮一方面利用冲击和研磨作用将煤磨碎,另一方面利用风扇叶轮将烟气或热风从进料口吸入,将磨碎物料送出风扇磨,第三作用可对物料进行干燥。

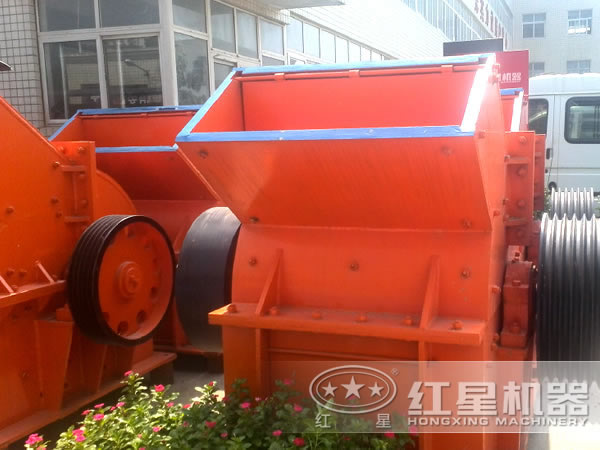

锤式粉碎机

同风选锤式粉碎机配套的分级机有单箱式、双箱式和离心式等类型。分级后的细粒产品,可直接利用气流送入钴炉或进入分离装置使煤粉与气流分开,将煤粉送入贮斗,然后再送往使用地点。给料管道应有保温隔热层。使用热风干燥时,当热风温度不高于400摄氏度时,给料管道外部用耐热材料(如玻璃纤维等)包裹,当温度高于400摄氏度时,管道内部敷以耐火粘土。

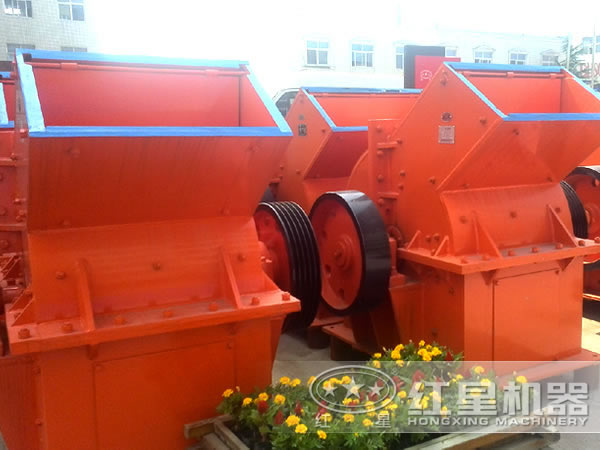

锤式粉碎机

当煤的水分含量小于12%时,可以用热风进行干燥和排料,水分含量更高时用热烟气。潮湿煤进入给料管后,立即同热气体密切接触,煤颗粒内部产生的蒸汽不仅使煤易于磨碎,而且由于水分蒸发消耗热量,使热风(烟气)的温度下降,对于风选锤式粉碎机各转动部件是有利的。煤一面粉碎一面干燥,使颗粒松散水分暴露在外,干燥过程进行极为迅速,煤通过冲击轮时水分就能充分干燥,而排气温度降到120摄氏度。
