复摆颚式破碎机结构优化升级

作者:红星机器时间:2014-11-21更新时间:2019-06-27

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

随着科学技术的不断进步,破碎设备行业水平也在不断提高。颚式破碎机是破碎设备中应用广泛的设备,设备的技术水平也在不断提高。各大破碎机厂家的发展都十分注重对设备的技术创新升级。

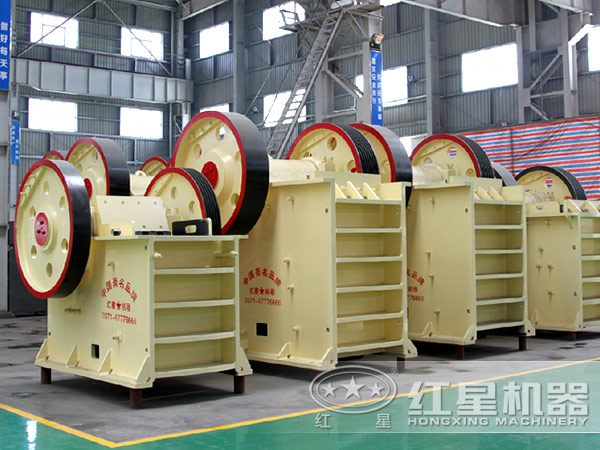

颚式破碎机实拍

颚式破碎机基本的机型有两种,即简摆颚式破碎机和复摆颚式破碎机。在相同的条件下,简摆颚式破碎机比复摆颚式破碎机生产率低30%左右。随着滚动轴承质量和耐磨材料耐磨性的提高,以及采用现代的设计方法,减轻衬板的磨损等,复摆颚式破碎机基本上代替了简摆颚式破碎机。随着现代矿山建设的发展,研制一种破碎比大、成本低、生产率高、耐磨性好、节能的特细碎型复摆颚式破碎机是十分必要的,具有重要的意义。而要想得到一个产品颗粒粒度小、生产率高、耐磨性好的颚式破碎机,必须正确选择主体机构的形式、合理确定各构件的几何尺寸。这只有采用优化设计的方法,在众多约束条件下求得各构件的尺寸及机构参数的优化值,才能达到预期效果。为此,我们对复摆颚式破碎机的结构进行了优化。

1、增加颚式破碎机动颚上活动齿板在排料口处的水平位移值。使得破碎机的生产能力提高了1.32倍,齿板的寿命也有所增加。

2、采用了专门设计的曲线形破碎腔,使得生产能力比直线形破碎腔提高12%左右.且产品粒度也较直线形破碎腔均匀。

3、确定飞轮的旋转方向。使动颚闭合时在排料口附近有一个向下的运动分量,这将有利于加速物料的排除,提高产量、减少过粉碎。

4、适当缩小弧形弹簧座的弧面半径,减少与机座半圆弧的接触面,并且,工作时在弧面的转动部位加润滑油,保证弹簧座转动灵活,从而减轻拉杆与弹簧座内孔的相互碰撞、磨损。

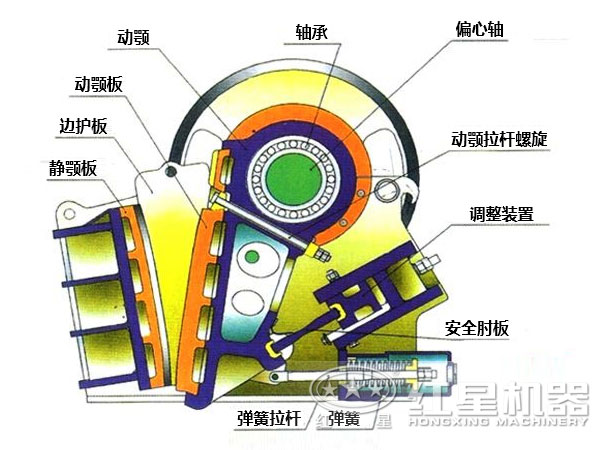

颚式破碎机结构组成

5、为了减振,在破碎机基础与机架之间放置橡胶板或木材作衬垫。

6、安装螺母锁片,防止螺母松动。机架立壁与底座制造时设有铸造圆角,所以将螺母锁片安装在两个螺母之间。锁片的直边紧靠机架立壁,起到防止螺母松动的作用。

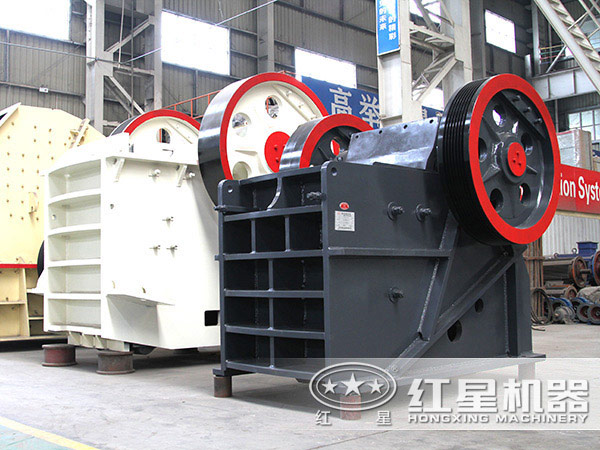

复摆颚式破碎机设备实拍

通过以上结构上的优化升级,复摆颚式破碎机有效避免了传统破碎机的缺点,提高了易损件的使用寿命,更加能够适用现代工业生产的需求,实现了工艺优化的目的。目前,我公司的该破碎机正在销售中,欢迎前来选购:0371-67772626
