球磨机与自磨机的结构区别与提升

作者:红星机器时间:2016-05-10更新时间:2018-09-08

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

自磨机和球磨机分别是两种磨矿设备,从字面上两种设备只有一字之差,但实际上两种设备各方面都有着非常大的区别。下面本文主要从自磨机和球磨机两种设备的结构装置分析其不同。

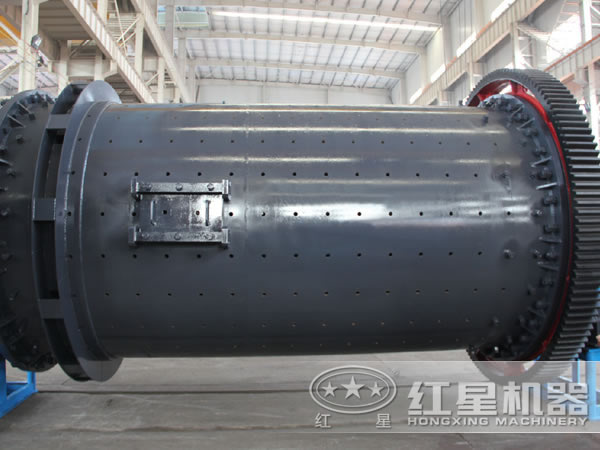

球磨机

1、给料部

自磨机和球磨机给料部均采用小车式焊接溜槽结构,内嵌耐磨衬板。由于自磨机入料不含磨矿介质,对设备本体的磨损和冲击都相对较小,自磨机给料部溜槽的进料点远离磨机筒体一侧;球磨机入料含有磨矿介质,对设备本体的磨损和冲击都相对较大,为了有效地减少物料对球磨机进料衬套的直接冲击,提高球磨机进料衬套的使用寿命,球磨机给料部溜槽的进料点必须尽量靠近磨机筒体一侧。且由于球磨机的入料粒度较大,球磨机给料部溜槽须具有较大的斜度和高度,以便给料顺畅。

2、轴承部

自磨机由于主机功率相对较小,宜选用动静压主轴承。轴承球面瓦衬采用铅基轴承合金,轴承背面腰鼓形成接触调心结构,动作灵活,调心好,可以补偿两端盖及轴承盖及轴承座的制造、安装误差。轴承座在启动及停车时采用高压润滑,用静压形成油膜,将轴颈顶起,防止滑动面干磨擦,降低启动能矩,正常运行时给入低压油,靠轴颈的回转运动形成动压油膜。轴承衬内设有蛇形冷却水管,必要时给入冷却水,降低轴瓦温度。冷却水管的材质为紫铜管,具有一定的耐腐蚀性。

球磨机功率相对较大,宜选用静压滑动轴承。主轴瓦内衬采用巴氏合金轴衬,每个轴瓦有2个高压油腔,磨机启动前和运转中一直供高压油,高压油经分流马达进入油腔,自动进行静压油膜补偿,保证油膜厚度一致,为磨机运行提供不间断的静压油膜,确保轴颈和轴瓦完全不接触,从而大大降低磨机启动负荷,并可减少对磨机传动部的冲击,也可避免擦伤轴瓦,延长了轴瓦的使用寿命。磨机运行中高压油路的压力指示可以用来间接反映磨机负载的情况,当磨机停止运转时高压油仍将轴颈浮起,轴颈在轴瓦中逐渐停止,使轴瓦不被擦伤。

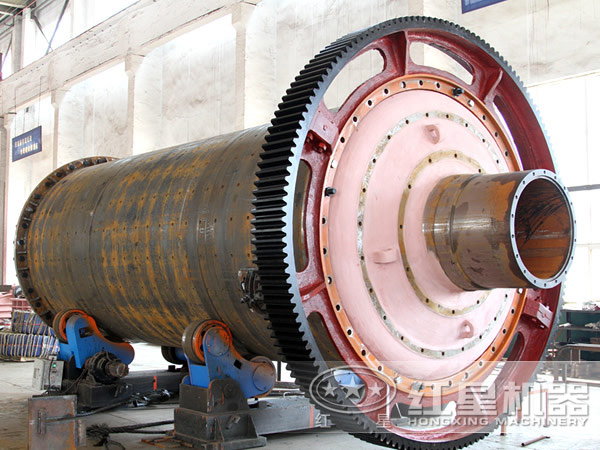

球磨机的细节

每个主轴承上装有两个测温探头,对轴瓦温度进行动态监控,当温度大于规定的温度值时,能自动报警和停磨。为了补偿由于温度影响而可能使磨机长度发生的变化,进料端中空轴颈与轴承轴瓦宽度方向配合尺寸共留有间隙,允许轴颈在轴瓦上轴向窜动。主轴承两端采用环形密封,通过润滑油管充填油脂,防止润滑油外漏和灰尘进入。

3、回转部

自磨机的端盖采用钢板材质和筒体焊接成一体;结构简单,但刚性,强度都较低;自磨机衬板一般采用高锰钢材质。

球磨机回转部由进料部、筒体部、出料部组成;端盖和中空轴根据项目实际情况可做整体式或分体式,无论整体式或分体式结构,端盖和中空轴均采用铸件;关键部位粗加工后进行超声波探伤,精加工后进行表面磁粉探伤。中空轴轴颈表面经机加工后抛光处理。端盖、筒体之间全部采用高强度螺栓联结。严格工艺措施,控制结合面止口的加工精度,确保连接可靠及总装后两端轴颈的同心度。筒体根据项目实际情况可做整体式或分体式,采用法兰连接、止口定位;所有焊缝均为熔透焊缝,所有焊缝均采用超声波无损探伤检查,筒体焊接后整体回炉进行回火消除应力处理,热处理后对筒体表面进行喷丸处理。球磨机衬板一般采用合金材质。

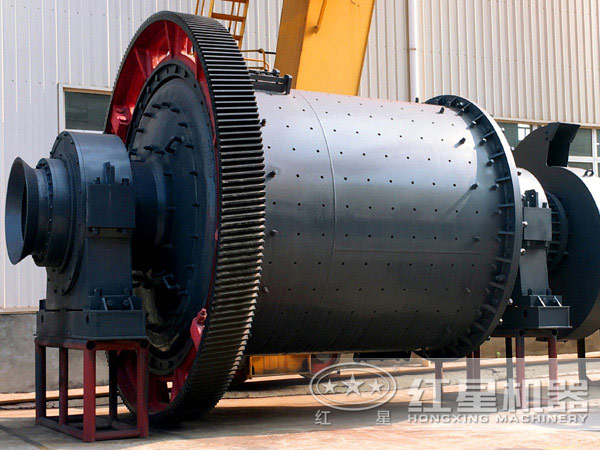

球磨机的细节

4、传动部

传动部包括大小齿轮,龆轮装置,齿轮护罩及其附件。自磨机传动部大齿轮把合在出料中空轴上,尺寸较小,但齿轮护罩的密封不好,矿浆易进入出料中空轴,造成中空轴磨损。

球磨机大齿轮把合在磨机筒体上,尺寸较大;大齿轮采用分为分半结构,大齿轮的径向、轴向跳动控制在国标要求范围内,时效处理达标准规定,防止加工后的应力变形。大齿轮密封采用径向密封,加固的大齿轮防护罩,在制作厂内组对后焊接并精细加工制造,控制好几何尺寸,防止变形,确保密封效果。小齿轮传动装置采用铸铁底座,轴承座与轴承盖把合后同时加工,减少运行中的振动。大小齿轮润滑:采用喷射润滑装置定时定量强制喷雾润滑,自动控制,无需人工操作。齿轮罩采用型钢与良好钢板焊接而成。为增强齿轮罩刚度,对其进行了有限元分析;根据分析结果在其薄弱部位增加支撑结构。

5、出料筛

自磨机采用自返装置,实现磨机排料。自返装置位于磨机回转部内,物料通过自返装置在磨机回转部内形成自循环,将合格物料排出磨机,将不合格物料重新导入回转部参与磨碎作业。

球磨机采用与球磨机类似的出料筛,将阻挡溢流型球磨机内部介质的功能放在球磨机回转部内部完成,出料筛只负责将少量溢到出料筛里的介质强制排出,出料筛通过内部焊接反向螺旋,实现磨机强制排料。

6、慢速传动装置

慢速传动装置由制动电机、联轴器、行星减速器及爪型离合器组成,该装置连接到小齿轮轴上,用于磨机检修及更换衬板用。此外,磨机长时间停机后,起动主电机前用慢速传动装置,可以消除钢球偏载,达到松动钢球与物料的固结,保证安全启动,避免空气离合器过载,起到保护作用。慢速传动装置在电控设计中可实现点动反转。在接入主电机驱动时,爪型离合器自动脱开,维修人员应注意安全。

自磨机慢速传动装置位于爪型离合器上方,搬动离合器时,劳动强度大,不符合安全操作流程;球磨机慢速传动装置配有齿轮齿条结构,并将操作手柄移到远离筒体一侧,既降低了劳动强度,又保障了操作人员的安全。

球磨机

球磨机和自磨机看似差异不大,实际上从原理到结构,都有很大差异,不能一概而论,客户需要根据自身需求合理选择。红星专家咨询热线:0371-67772626
