设备介绍及用途

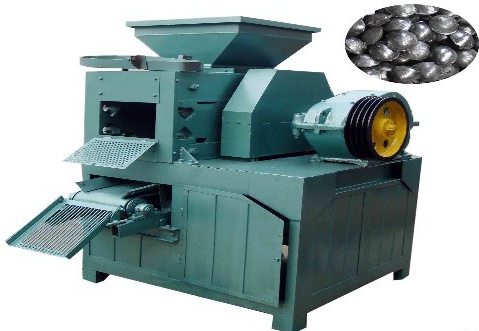

压球机

压球机主要用于压制难以成型的粉状物料,其特点是成型压力大、主机转数可调、配有螺旋送料装置。压球机可用来压制煤粉、铁粉、焦煤、铝粉、铁屑、氧化铁皮、碳粉、炭粉、矿渣、石膏、尾矿、污泥、高岭土、活性炭、焦末等各种粉末、粉料、废料、废渣,广泛应用于耐材、电厂、冶金、化工、能源、运输、供暖等行业,经压球机制作成型后的物料,节能环保,便于运输,提高了对废料的利用率,具有良好的经济效益和社会效益。

构造组成

1)给料部分:主要是实现定量给料来保证物料均匀进入对辊间。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。

2)传动部分:主传动系统为:电动机-三角形带-减速机-开式齿轮-轧辊。主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传到主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。

3)成型部分:主要指主机部分,核心部分是轧辊。当两压辊之间进料过多或进入金属块时,液压缸活压球机塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

基本工作原理

主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传到主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。当两压辊之间进料过多或进入金属块时,液压缸活塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

安装及注意事项

1)主机(机械成型)开机前应检查电器各部是否正常。检查两辊的模孔对正否,如不对正,打开齿轮护罩,松开被动齿轮上调整盘上的六条螺丝,正反转动被动辊使两辊模孔对正后,上紧螺丝为好。工作辊间距应保持在0.4-0.7mm之间,如有太大过小,可松动被动辊,轴承合和拉丝,对其进行调整,调好后,上紧螺丝和拉丝。开始生产后成品,检查双辊上工作面是否配合,如出现误差,可拆掉在大齿轮护罩,松动被动辊齿轮外圈螺丝进行调整。

2)主机(液压成型)先检查电器工作情况是否正常,型辊和液压汞的转向是否正转。再检查两辊的模孔是否对正,两辊的压球机间距应在0.4-0.7mm之间,太大太小都应调整。如果两辊模孔不对正应打开齿轮护罩,松开被动齿轮上调整盘的六条螺丝,正或反转动调正,调正好后紧紧螺丝。如果两辊间距大或小应被动(活动)轴合与主动轮方两边的四个调正丝上加以调正,一切正常后,应将机械油加之减速机中。将液压油,加之液压汞箱体内。开机试压,表示压调之底11MPa高调之13MPa。一切正常后方可开机生产。

3)搅拌机在生产中若离合器打滑,可松动三爪架上的固定丝进行调整,可根据产量,调整双轴上的调拌叶片角度,来保证主机用料。如果需要加配附料(沾合、防水),可在搅拌机加。

4)输送机正常工作时,要保证皮带不跑偏,如出现皮带不正,可调整前后辊轴承合顶丝。

5)供料机首先开机调整皮带松劲,是皮带不得跑偏,再根据成型机的生产量调闸口的大小,使供料量不多不少为上。

技术参数

产品名称

型号

配减速机

速比

压滚尺寸
(mm)

主轴转速

配用动力
(kw)

产量
(h/t)

配用齿轮
(z/m)

外形尺寸
(长×宽×高m)

装配轴承

重量
(t)

液压球机

1000

JQ1000

1:40.17

Ø1000/357

10-13

4-4极
45-4极

15-20

100/10

4×2.3×3

42234、32234各4
207=6、206=4、205=2

13

强力压球机

850

JQ 850

1:48.57

Ø850/357

10-13

37-4极

10-15

85/10

2.7×2.4×2.2

23044K+H3044=4
207=4、206=2、205=4

7.5

强力压球机

750

JQ 750

1:40.17

Ø750/347

14-16

30-4极

8-13

75/10

2.2×2.1×2.3

3534=4

5

液压球机

624

JQ 650

1:31.5

Ø624/307

14-17

3-4极
22-4极

8-10

78/8

1.8×2×2.2

2007122\32124各4
207=6、206=4、205=2

4

液压球机

500

JQ 500

1:31.5

Ø496/307

14-17

3-4极
15-4极

6-8

62/8

1.6×1.8×2.1

2007122、32122各4
207=6、206=4、205=2

3

强力压球机

430A

JQ 400

1:31.5

Ø428/270

14-16

11-4极

3-6

50/8

1.5×1.6×1.95

6224=8、206=4

2.4

压球机

430B

JQ 400

1:31.5

Ø428/280

14-17

11-4极

4-6

50/8

1.4×1.3×1.7

216=8、206=6

2

强力压球机

360A

JQ 350

1:27.32

Ø360/245

14-17

7.5-4极

3-4

45/8

1.3×1.15×1.6

6021=8、206=4

2

压球机

360B

JQ 350

1:27.32

Ø360/258

15-18

7.5-4极

3-4

45/8

1.4×1.4×1.6

116=8、206=6

1

压球机

290

JQ 350

1:2.32

Ø288/207

16-19

5.5-4极

1-2

36/8

1.1×0.8×1.3

212=8、206=2

0.7

干粉压球机

367

ZQ 750

1:48.57

Ø367/160

8-12

11调速电机
37-4极

1-1.5

32/10

3.5×2.25×2.9

20977304=4、206=4

8

干粉压球机

528

ZQ 1000

1:48.58

Ø508/180

8-12

15调速电机
55-4极

2.5-3.5

60/10

4×2.35×3.1

2097752=4、206=4

13
