鄂式粉碎机

作者:红星机器时间:2011-01-11更新时间:2019-06-22

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

鄂式粉碎机概述

鄂式粉碎机即是颚式破碎机,主要分为两大类:固定鄂式破碎机和移动鄂式破碎机。因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门,用于破碎抗压强度在147~320MPa的各种矿石和岩石的粗、中、细碎。近年来,河南红星机器有限公司为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了强力鄂式破碎机(欧版颚式破碎机)。

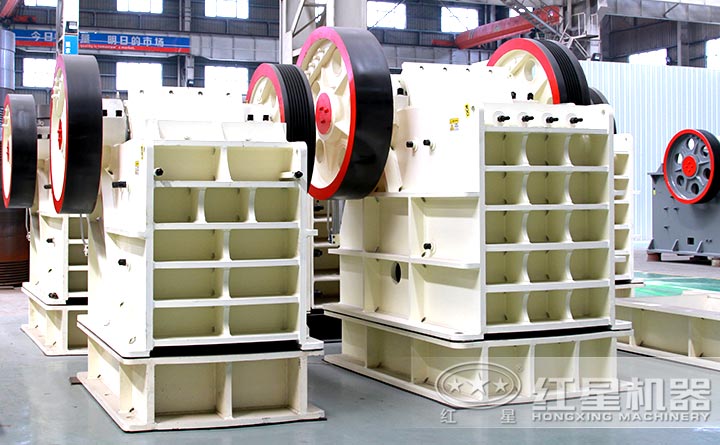

固定颚式粉碎机

固定颚式粉碎机

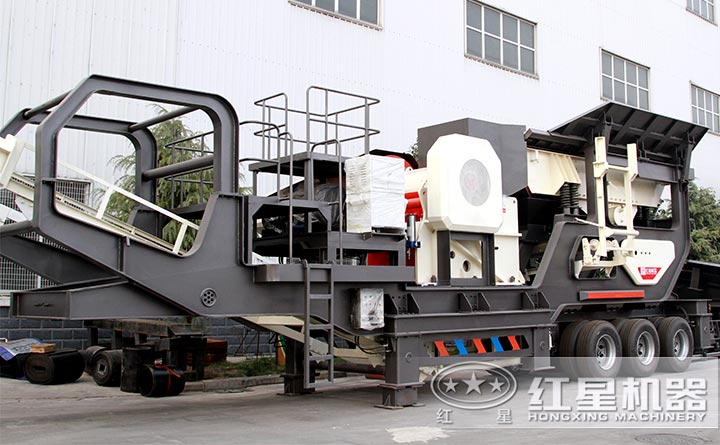

移动颚式粉碎机

移动颚式粉碎机

颚式粉碎机工作环境

在将巨大石块破碎成小石块的过程中,第一道破碎机通常称为“主”破碎机。历史长,也坚固的破碎机是颚式破碎机。为颚式破碎机喂料时,物料从顶部进口倒入含有颚齿的破碎室。颚齿以巨大气力将物料顶向室壁,将之破碎成更小的石块。支持颚齿运动的是一根偏心轴,此轴贯串机身构架。偏心运动通常由固定在轴两真个飞轮所产生。飞轮和偏心支持轴承常常采用球面滚子轴承,轴承的工作环境极为苛刻。轴承必需承受巨大的冲击载荷,磨蚀性污水和高温。尽管此工作环境极为苛刻,颚式破碎机仍需非常可靠地工作,这是保证出产效率的枢纽一环。

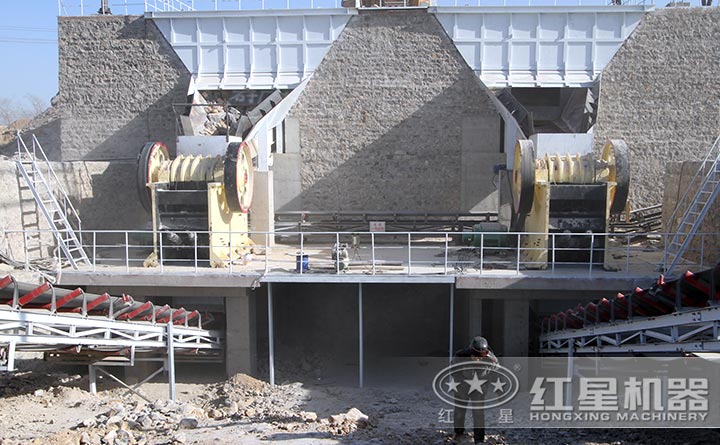

颚式粉碎机的生产现场-固定式

颚式粉碎机的生产现场-固定式

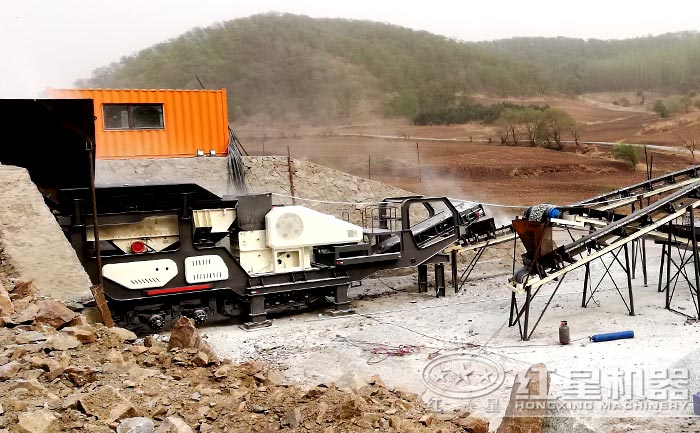

颚式粉碎机的生产现场-移动式

颚式粉碎机的生产现场-移动式

颚式粉碎机的润滑和维修

1. 颚式粉碎机润滑

(1) 经常注意并及时做好摩擦面得润滑工作,可确保机器的正常运转和延长其使用寿命。

(2) 颚式粉碎机所采用润滑脂应根据使用的地点、气温条件下而定,一般情况下采用钙基、钠基和钙钠基润滑脂。

(3) 加入轴承座内的润滑脂为其空间容积的50%左右、每3~6个月更换一次。换油时应用洁净的汽油或煤油清洗滚柱轴承的滚道。

(4) 颚式粉碎机开动前,推力板与推力板支座之间应注入适量的润滑脂。

2. 颚式粉碎机维修

为保证颚式粉碎机的正常工作,处正确操作外,必须进行计划性维修,其中包括日常维护检查,小修、中修和大修。

(1) 小修 主要内容包括检查并修复调整装置,调整排料口间隙,对磨损的衬板调头或更换。检查传动部分、润滑系统及时跟换润滑油等。小修的周期为1~3个月左右。

(2) 中修 处进行小修的工作外,还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1~2年左右。

(3) 大修 处进行中修的工作外,还包括和更换车削偏心轴和鄂心轴,浇铸连杆头上部的巴氏合金,更换或修复个磨损件。大修的周期一般为5年左右。

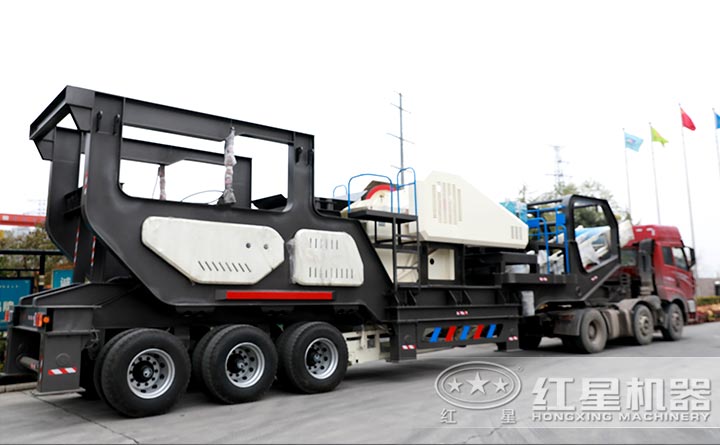

移动颚式粉碎机发货

移动颚式粉碎机发货

移动鄂式粉碎机技术参数

型号 HX938HD86 HX1149HD98 HX1349HD110 HX1349HD125
运输长度(mm) 12600 13500 14500 15200
运输宽度(mm) 2600 2700 2800 2900
运输高度(mm) 3870 4200 4450 4500
最大长度(mm) 12500 14000 16100 16700
最大宽度(mm) 4100 4500 5100 5100
最大高度(mm) 4100 4900 5000 5300
重量(t) 39 57 55 65
轮胎配置 并装双轴 并装三轴 并装三轴 并装三轴
破碎机型号 HD86 HD98 HD110 HD125
最大进料(mm) 500 550 660 800
出料口调整范围(mm) 50-150 75-175 100-200 125-225
处理量(t/h) 85-275 110-350 215-510 280-650
给料机型号 ZSW380×95 ZSW420×110 ZSW490×130 ZSW490×130
主皮带机型号 B800×8.5M B1000×9.5M B1000×11M B1200×11M
侧出皮带机型号(选配) B500×3M B650×3.5M B650×4.5M B650×4M
发电机组型号(选配)(kw) 200 250 270 400
除铁器型号(选配) RCYD(C)-8 RCYD(C)-10 RCYD(C)-10 RCYD(C)-12

固定颚式粉碎机技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600

红星机器专业生产各种类型的鄂式破碎机设备,质量可靠、性能突出,欢迎您随时 咨询客服
