履带式移动破碎机

履带式移动破碎机

履带行走、自由转场

进料粒度:0-800mm

生产能力:85-650t/h

应用范围:履带式移动破碎机广泛应用于各种采石场、垃圾处理场、煤矿破碎、混凝土搅拌站等场所。适用物料有建筑垃圾、混凝土、玄武岩、花岗岩、粉煤灰、水泥熟料、河卵石、石灰石、铁矿石、铝矾土、石英砂、煤矸石等。

因为您需要,刚好我们专业。欢迎来厂考察、试机!

免费在线咨询

预约考察热线:0371-67772626

履带式移动破碎机简介

履带式移动破碎机广泛应用于大型矿山生产基地,集受料、给料、破碎、外排及整体行走等多功能于一身,使得整个生产工艺具有很强的连续性,可实现高产、高效的生产目的。

红星履带式移动破碎站视频

履带式移动破碎机适用范围

履带式移动破碎站常被用户用于砂石骨料生产中细碎作业,能破碎各种高硬度的石料。这款设备的不仅适用的石料种类多,在运输时,对各种地形地矿也能随时太正适应,履带式车载装置,不会对路面造成破坏。该设备已经被广泛应用于各种砂石厂、矿山开发、混凝土加工、道路建设等诸多行业部门中,自投入市场以来便广受用户欢迎。

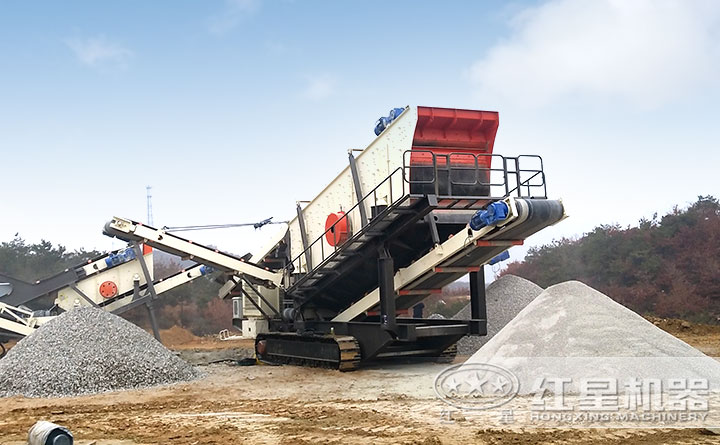

履带式移动破碎机设备应用广泛

履带式移动破碎机适用范围广泛

图片实拍

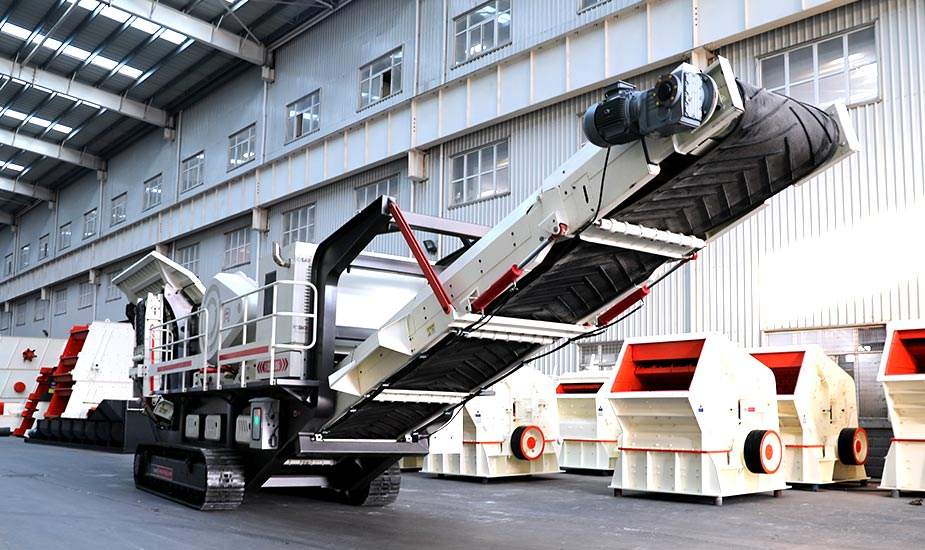

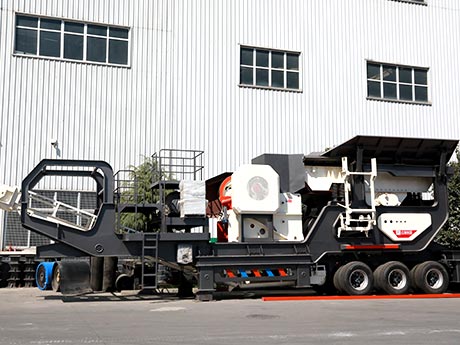

履带式移动破碎机实拍

履带式移动破碎机设备实拍

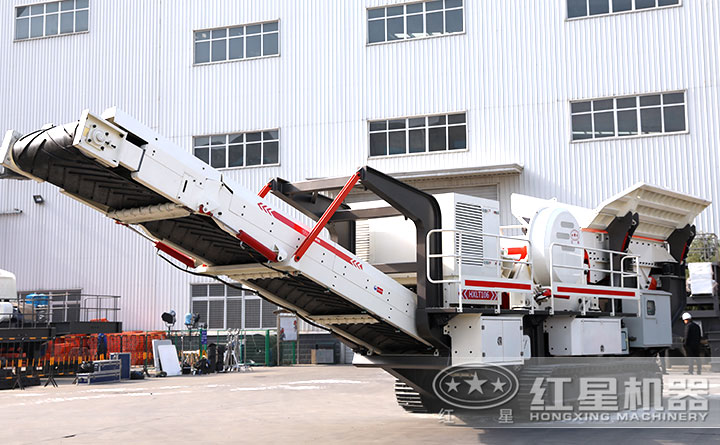

履带式移动破碎机设备厂区实拍

履带式移动破碎机设备厂区实拍

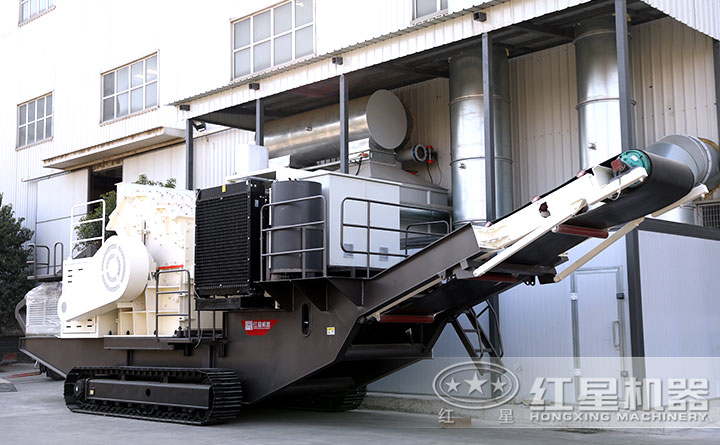

履带式移动破碎机设备厂区

履带式移动破碎机设备厂区

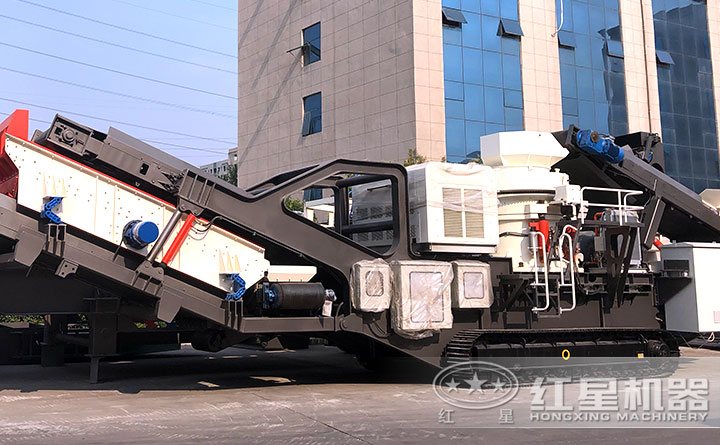

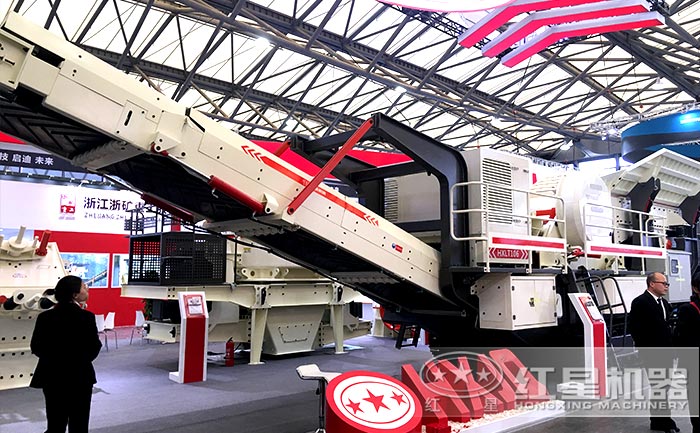

红星履带移动破碎机亮相上海宝马展

红星履带移动破碎机亮相上海宝马展

履带式移动破碎机的技术特点与优势

履带式移动破碎机用于大型露天矿的连续与半连续生产工艺,履带式移动破碎机将振动给料机、颚式破碎机(或反击式破碎机、圆锥破碎机等)、输送机、可转动卸料臂和智能电控系统等集成在主体钢结构上,主体钢结构安装在大型履带上,以实现整个系统的自由行走。

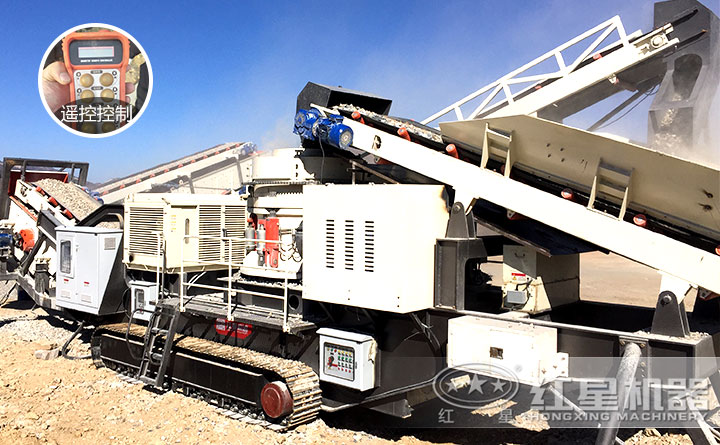

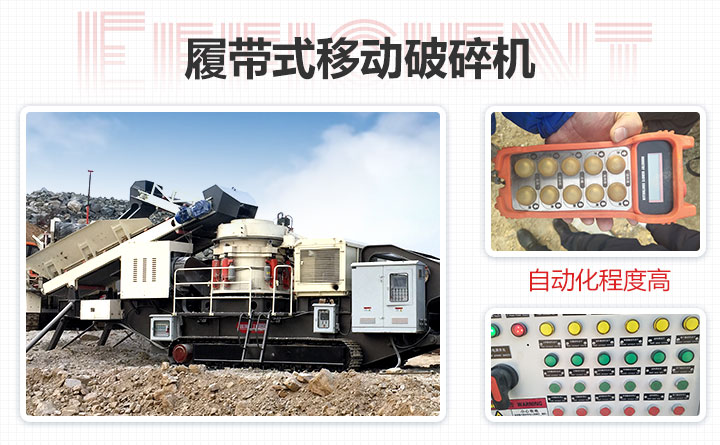

履带式移动破碎机机动性强、运行稳定

履带式移动破碎机机动性强、运行稳定

1、结构设计合理,履带架与上部主体结构件采用刚性连接,主体结构支撑采用箱形结构,扳手状轻量化机体,整个设备稳定性型更强。

2、这款破碎机采用新型高强度耐磨材料、智能控制系统与堵转自清理保护技术,使整个设备操作简单、耐用

3、采用创新的自除尘式破碎机,使破碎机产尘量大幅度降低,属于当前环保型砂石设备

4、这款设备在运行过程中,可采用远程遥控指挥生产的模式,避免工作人员室外遭受风吹雨打,就可随时检测设备的运行状态。

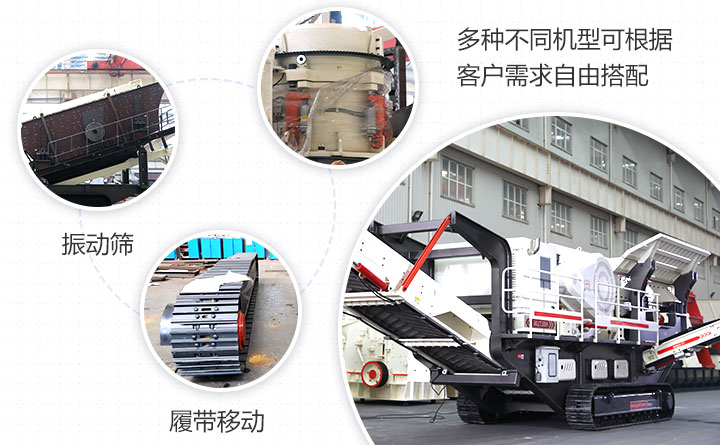

履带式移动破碎机主要组成部件

履带式移动破碎机主要由受料斗、振动给料机、破碎机、振动卸料机、皮带机、磁选机、检查筛分箱、细料输送机和履带行走底盘等组成。工作时,发动机通过离合器直接驱动破碎机,并通过分动箱驱动液压泵组,再驱动皮带机机、给料机等设备。

履带式移动破碎机主要组成部件

履带式移动破碎机结构

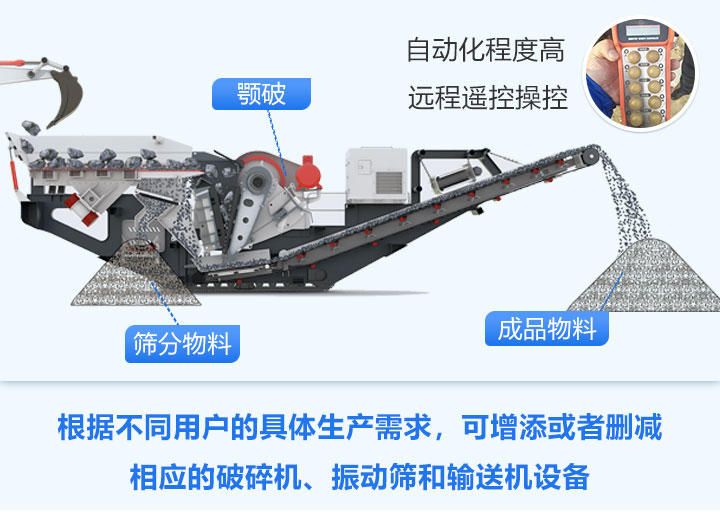

履带式移动破碎机的工作流程

首先待破碎的物料由受料斗通过振动给料机进入破碎机进行破碎,其中振动给料机前端带有棒条预筛分,可将杂土去除,以减少对破碎机效率以及成品骨料品质的影响。破碎后的物料通过振动卸料机输送至主皮带机,同时主皮带机上的除铁器将破碎后物料中的铁块等金属杂物去除,以免影响筛分效果。当物料进入筛箱后,符合粒径要求的成品骨料通过细料输送机输出,不符合要求的大物料通过中转和返料输送机返回振动给料机继续输送给破碎机破碎,即闭式循环破碎。整机配置高压水雾除尘装置,降低粉尘对环境的影响。

履带式移动破碎机的工作流程

履带式移动破碎机运行原理

红星履带式移动破碎机设备现场视频

红星履带式移动破碎机生产现场

履带移动破碎机现场全景

履带移动破碎机现场全景

自动化生产技术,可就近现场考察

自动化生产技术,可就近现场考察

自动化生产技术,可就近现场考察

自动化生产技术,可就近现场考察

红星履带式破碎机多种机型供您选择,价格优惠

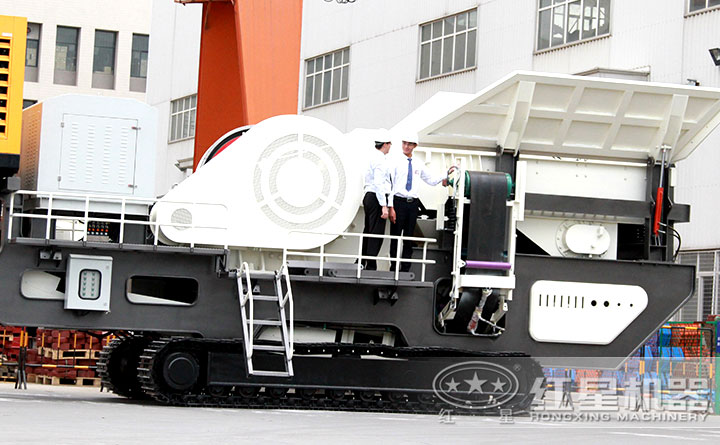

客户参观履带移动破碎站,一对一讲解

客户参观履带移动破碎站,一对一讲解

河南红星机器厂家生产的履带式移动破碎机具有岩石破碎、骨料生产、建筑垃圾处理等性能。根据配备破碎主机的不同,红星机器生产的履带式移动破碎机主要可分为以下几种机型:履带式反击式移动破碎站、履带式颚式移动破碎站、履带式圆锥式移动破碎站、履带式反击式反击式移动破碎机、履带式重锤式移动破碎站、履带式破碎筛分一体机、履带式移动制砂机等5种。

红星履带式破碎机厂区

红星履带式破碎机厂区

精于细节,匠心制造履带式破碎机

精于细节,匠心制造履带式破碎机

红星履带式破碎机生产技术成熟、工艺精湛,铸造出来的设备质量可靠、性能稳定,用户投入生产反馈效果好。而且该厂家给用户的报价也非常实惠,用户生产石料产能高,设备投入资金少。 现在咨询,立享优惠价

技术参数

履带颚破移动破碎站:WT96、WT106、WT120

型号 WT96 WT106 WT120
运输外形尺寸 长度 14200mm 14900mm 15200mm
宽度 2900mm 3000mm 3200mm
高度 3470mm 3600mm 3700mm
重量 38t 50t 65t
给料机 料斗容积 5m³ 5m³ 6m³
装载高度 3900mm 4100mm 4300mm
给料机型号 GZDT3895 GZDT1145 GZDT1245
出土皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
破碎机 型号 CJ96 CJ106 CJ120
进料口 930×580mm 1060×700mm 1200×870mm
最大进料尺寸 480mm 560mm 700mm
主皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
除铁器 型号 RCYQ-8 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 112.9kw 141.4kw 196.2kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)

履带圆锥破移动破碎站

型号 WT160SC WT250SC WT300HPM WT400HPM
运输外形尺寸 长度 16800mm 19000mm 19000mm 19500mm
宽度 3500mm 3600mm 3900mm 3900mm
高度 3700mm 3800mm 3800mm 3800mm
重量 50t 60t 55t 65t
上料输送机 料斗容积 3m³ 3m³ 3m³ 3m³
装载高度 2600m 2600m 2600m 2800m
装载宽度 1900mm 1900mm 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1000×6300mm 1000×6300mm 1200×6500mm
破碎机 型号 SC160 SC250 HP300 HP400
进料口 75-360mm 75-450mm 60-200mm 68-280mm
最大进料口尺寸 360mm 450mm 200mm 280mm
最小排料口 8-25mm 8-35mm 8-45mm 8-51mm
主皮带机 尺寸(宽×长) 1000×9000mm 1000×10000mm 1000×10000mm 1000×11000mm
卸料高度 3100mm 3490mm 3490mm 3690mm
返料筛 卸料高度 4200mm 4200mm 4400mm 4400mm
型号 HX1536 HX1536 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×5600mm 1000×5600mm 1000×6500mm
卸料高度 3020mm 3020mm 3020mm 3300mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×10000mm 650×10000mm 650×11000mm 650×11000mm
卸料高度 4200mm 4200mm 4400mm 4400mm
柴油发动机 功率 96kw 132kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 207.12kw 297.12kw 267.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)

履带反击破移动破碎站

型号 WT110 WT110S WT1213 WT1213S WT1315
运输外形尺寸 长度 14000mm 16000mm 15500mm 19000mm 17000mm
宽度 3000mm 3200mm 3200mm 3600mm 3200mm
高度 3600mm 3600mm 3800mm 3800mm 3800mm
重量 40t 45t 53t 60t 65t
给料机 料斗容积 3m³ 3m³ 5m³ 5m³ 5m³
装载高度 3900mm 4000mm 3900mm 4100mm 4000mm
预选筛 功率 5.2kw 5.2kw 6.12kw 6.12kw 6.12kw
筛网规格 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
破碎机 型号 CI1110M CI1110M CI1213M CI1213M CI1315M
进料口 1020×860mm 1020×860mm 1320×900mm 1320×900mm 1540×900mm
最大进料尺寸 400mm 400mm 500mm 500mm 600mm
底盘给料机 料斗容积 0.8m³ 0.8m³ 1m³ 1m³ 1.5m³
功率 5.2kw 5.2kw 5.2kw 5.2kw 6.12kw
出土皮带机 尺寸(宽×长) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
卸料高度 2200mm 2200mm 2200mm 2200mm 2400mm
主皮带机 尺寸(宽×长) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1200×11000mm
卸料高度 3300mm 3300mm 3500mm 3500mm 3800mm
返料筛 功率 6.12kw 6.12kw
筛网规格 1500×3600 1500×4200
筛底皮带机 尺寸(宽×长) 1000×5800mm 1000×6200mm
卸料高度 2900mm 3000mm
转接皮带机 尺寸(宽×长) 650×2500mm 650×2800mm
卸料高度 1400mm 1400mm
返料皮带机 尺寸(宽×长) 500×8000mm 500×9200mm
卸料高度 4200mm 4500mm
除铁器 型号 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 106kw 132kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 总功率 253kw 274kw 304kw 324.4kw 366kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
