颚式破碎机有哪些分类?各自优点是什么

尤先生提问时间:2022-03-30 09:35:58已解决 √我要咨询

颚式破碎机有哪些分类?各自优点是什么

颚式破碎机有三种,分别为PE颚式破碎机、HD颚式破碎机、CJ颚式破碎机,它们的优点如下:

1、PE颚式破碎机

①钢板焊接机架,避免了铸造缺陷,更加牢固可靠

②飞轮设计,有效减少震动,机器运转更平稳

③排料口垫片调整,简单、可靠、维护方便

④破碎腔深而且无死区,提高了进料能力与产量,其破碎比大,产品粒度均匀

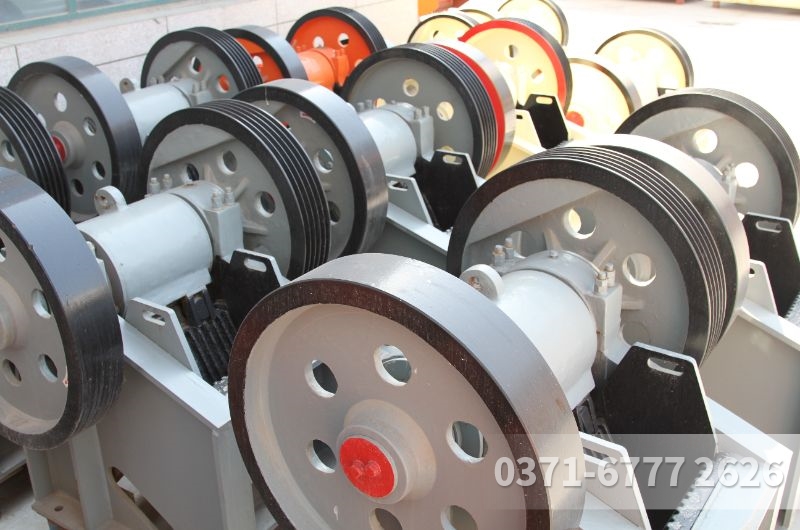

PE颚式破碎机

2、HD颚式破碎机

①使用超大轴承和锻造主轴,承载破碎力更大

②低悬挂运动机构设计,提供更大破碎比

③采用高耐磨齿板,维护周期更长,节约开支

④性能可靠,进行了优化设计,故障率低

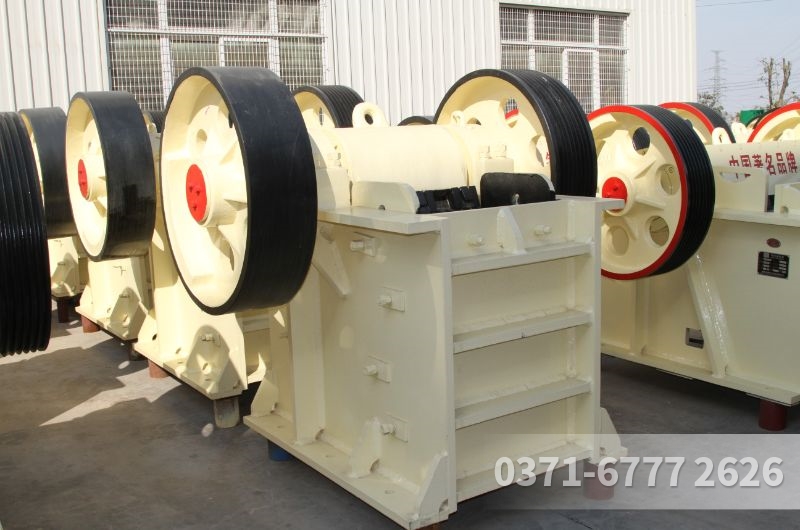

HD颚式破碎机

3、CJ颚式破碎机

①机架侧板和前墙板、后横梁之间采用圆柱销连接,螺栓紧固,克服了焊接机架容易产生应力集中的不足,更加坚固可靠。可拆解结构便于运输和安装,尤其是井下安装运输更为便捷

②优异的运动参数,使破碎机物料在破碎腔上部即可开始破碎,在破碎腔下部冲程更大,破碎比更大。

③排料口调节与传统插板式调整方法不同,采用楔块调整排料口,减小了工人劳动强度和停机时间。用户可以根据需要选装液压调整排料口装置,调整更为容易

④肘板采用高强度钢板材料,破碎机过载时弯曲变形,保护破碎机关键件不受损坏。与传统铸铁肘板相比重量轻,更换容易;避免铸铁肘板折断落下,损坏输送机

⑤与以往同规格颚式破碎机相比,轴承规格增大,延长使用寿命;动颚和机架4个轴承规格相同,减少了备件种类

⑥电机座和主机一体化结构,使安装更加简便,节约占用空间,整机安放于钢架底座之上,主机与底座间通过减震垫连接,对基础影响小

CJ颚式破碎机颚式破碎机是矿山机械领域常见的破碎设备,一般用于粗破,是应用领域较广的设备。那么,目前市面上颚式破碎机有几种款式?如何进行选择?可以了解下。

一、C6X系列颚式破碎机

C6X系列颚式破碎机,时产200-1500吨,是产能大,升级版的颚式破碎机。

C6X系列颚式破碎机是新型的颚式破碎机,可以对坚硬、强磨蚀性的各种矿石和岩石进行的粗碎和中碎。它拥有可拆装无焊接结构机架、优化腔型结构、双楔块调整装置、精选的原材料和元器件、弹性限位减震装置、一体化电机座等特别设计,破碎效率高、投资成本低、使用寿命长、稳定。

1、弹性限位减震装置

采用弹性限位块和橡胶减震装置替代刚性地脚链接,有效的吸收震动峰值载荷,从而降低了破碎机与基础之间的相互冲击,减少对基础的疲劳损坏的同时提高破碎机使用寿命。

2、双楔块调整装置

楔块调整取代垫板式排料口调整,可以根据需要配备机械或液压方式调整,使排料口调整操作更简单、省时、安全。

3、可拆装无焊接结构机架

机架采用侧墙、前后墙分离设计,通过栓接固定取代焊接机架,避免了因焊接带来的应力集中问题,结构更加紧凑可靠。

4、优化破碎腔结构

破碎腔经过反复优化,实际进料尺寸增大,配合大冲程、陡肘板倾角设计,使破碎腔底部的冲程更大,物料吞吐能力更强,破碎效率大大提高。

二、PE颚式破碎机

颚式破碎机,时产100-1500吨,是较为常用的矿石破碎设备。

用于各种矿岩石破碎的首道工序,可将抗压强度不高于320MPa的各种矿石一次性加工至中等粒度,常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线,广泛应用于矿山、冶金、化工、建材、电力、水利、交通等领域。

1、可耐受强力冲击

分体式焊接铸钢机架,结构简单,耐冲击能力强;重型偏心轴和轴承,保证了动颚总成的耐冲击性;动颚上方安装重型护板,以承受物料的强力冲击。

2、高质材料精加工

颚板、边护板材质为高锰钢,肘板材质为灰铸铁,偏心轴材质为高强度锻钢,经过多次精密的机械加工、热处理和探伤检查制成,具有足够的刚度和强度。

3、过载保护机制

设备在工作时,可能会有超过其破碎能力的物料进入,这些物料会对设备运行产生不良影响,甚至会损毁设备,此时肘板会自行断裂,保护设备不受破坏。

4、易操作易保养

垫片式排料调整装置,集中润滑系统,易操作易保养;颚板为对称结构,磨损后可上下对调使用,增长使用周期,节约更换成本。

三、PEW欧版颚式破碎

PEW欧版颚式破碎机,时产70-500吨,相对产能小,多用于小型破碎生产线。

是颇受市场青睐的破碎设备,适宜中碎和细碎抗压强度不高于280MPa的矿石和岩石,尤适坚硬和强腐蚀物料,适用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门。

1、精制材料与技术

运用有限元分析技术,动颚总成由高质量铸钢件构成,重型偏心轴由锻坯加工而成,轴承座用整体铸钢结构,在提高设备强度和作业稳定性的同时,质量反而减轻。

2、增进效率与产量

V型结构破碎腔,实际进料口与标称进料口宽度一致,可满足更大的入料要求,更高的破碎效率;采用齿形护板,增加颚板的有效长度,达到提高产量的目的。

3、保险装置保安全

当非破碎物料进入破碎腔内,肘板断裂,保护设备贵重零件不被破坏;液压缸具有过载保护功能,过载时,逆流阀将液压缸内的液压油排出,楔块外移,排料口变大。

4、节省人力与时间

排料口采用液压楔块调整装置,简单快捷;采用集中润滑装置,润滑更便捷;用压条和支撑这种快捷的安装方式固定颚板;多种方式节省人力与时间,提高工作效率颚式破碎机主要有:普通鄂破—PE鄂式破石机,欧版鄂破—PEW鄂式破石机,高能鄂破—HJ鄂式破石机和移动颚式破碎机。

1、PE鄂式破石机:

生产能力:50-1000t/h

进料粒度:进料1200mm以下,不同型号的进料粒度不同

出料调整范围:10-500mm,产量越大,出料粒度越大

生产优势:普通鄂破是一种传统的颚式破碎设备,具有进料口大,出料均匀的特点。

2、欧版鄂破—PEW鄂式破石机

生产能力:50-650t/h

进料粒度:400-1200mm,比PE版进料小

出料范围:20-300mm

生产优势:欧版鄂破是普通鄂破的一种补充设备,它加工的细度更细,可以加工小产量。具有体积小,占地面积小的特点。

3、高能鄂破—HJ鄂式破石机

生产能力:50-1100t/h

进料粒度:1200mm以下,比同等产能下的PE版鄂式破石机进料粒度更大

出料范围:20-300mm

生产优势:高能鄂破相对产能更高些。具有破碎比打,耐磨性高的特点。

4、移动式鄂式破石机:

生产能力:50-650t/h

进出料粒度:根据配备的鄂式破石机而定,可自动设置

生产优势:采用轮胎式或履带式移动,具有流动性强,运输方便,智能操作,占地面积小,投资成本低等特点。鄂式破碎机分为粗颚式破碎机和细鄂式破碎机,粗颚式破碎机进料粒度大,出料颗粒大。细鄂式破碎机,进料粒度小,出料颗粒小。颚式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

PE250×400

PE400×600

PE500×750

PE600×900

PE750×1060

PE900×1200

PE1000×1200

PE1200×1500

PE1500×1800

PEX150×250

PEX150×750

PEX250×750

PEX250×1000

PEX250×1200

PEX300×1300颚式破碎机目前比较多的有PE JC系列 当然也有一些新的 比如欧版颚式破碎机等,区别就是新的产量更高,但是价格也会高。

重工颚式破碎机的详细资料?

颚式破碎机的资料可以找上海轩世机械索要,上海轩世机械是上海市的破碎机、矿山设备生产厂家,轩世颚式破碎机是轩世机械的拳头产品之一,价格优惠,售后保证。楼主要的是不是这个?φ1200熟料圆锥式破碎机.rar

本文介绍了熟料圆锥式破碎机,该破碎机采用超慢速剪切细碎原理。具有细碎效率高、功耗低、无扬尘、几乎无振动。使用寿命延长5~7倍,易损配件费用底,结构简单,操作容易,维修为方便。它主要由电动机、机架、外筒体、分级罩、回转筒、空心轴、大齿轮、小齿轮 、动颚板和静颚板组成。工作时,起动减速电机,减速电机轴端的小齿轮带动大齿轮转动,从而使回转筒下端的定动颚板之间形成一个动态的 v形圆环破碎腔,物料有进料筒落下,细粉及细颗粒通过筛板分离落入回转筒下部至漏斗排除,粗颗粒由锥形筛板均匀地撒入v形破碎腔内受定动颚板剪磨,由大颗粒变成小颗粒或粉末而落至漏斗入口,从漏斗出口排出.该破碎机广泛应用于金属、非金属矿、冶金、材料、化工、磨料和建材等行业的物料破碎领域.

关键词:圆锥式破碎机 超慢速剪切  熟料细碎
