球磨机隔仓板的分类与作用

作者:红星机器时间:2012-03-12更新时间:2012-03-12

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

球磨机筒体隔仓板分单层和双层两类

单层隔仓板一般有扇形篦板组成,大端用螺栓固定在磨机筒体上,小端则用中心圆板与其他篦板连成一个整体,扇形篦板的数量由磨机直径大小确定,单层隔仓板的另一种形式是弓形隔仓板,这种隔仓板由数块弓形篦板组成,每块篦板都固定在磨机筒体上,使用单层隔仓板是物料流速较慢,应注意前仓的料面应高于后一仓。

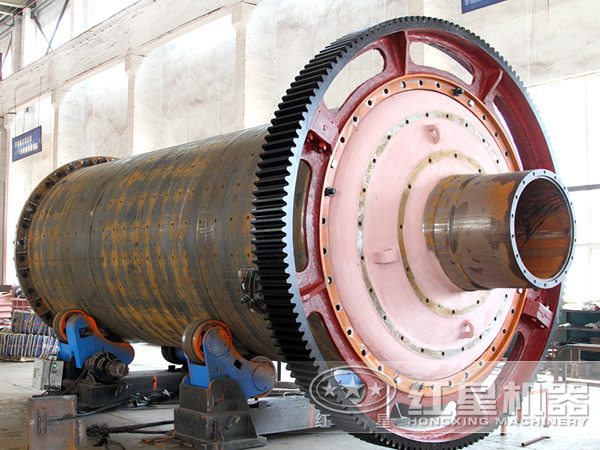

球磨机

双层隔仓板有篦板和盲板组成,中间没有扬料装置,属于强制排料设施,物料流速较快,不受隔仓板前后料面的高低限制,即使是前仓的料位低,也能够顺利的让物料通过,对于调整研磨体充填率和级配都十分有利。常用于分隔大磨机的第一仓和第二仓,双层隔仓板的通风阻力较大,影响球磨机产质量的提高,因此,现代球磨机,尤其是开流管磨机,都在逐步扩大其中心孔的面积,以改善磨内通风,增产节能。

球磨机隔仓板的作用

球磨机隔仓板的设计是按照粉磨工艺的要求,将磨机的筒体分为几个不同仓位的构件,隔舱板有四个方面的作用。

1、分隔不同规格的研磨体;在粉磨过程中,要求研磨体安物流方向由大到小排列,大球以冲击粉碎作用为主,而小球以研磨作用为主,隔舱板可以粗略地将它们分开,防止研磨体窜仓影响粉磨效果。

2、筛分物料的作用;由于研磨体由大到小的排列,磨内物料也应该是按流动方向粒度逐渐减小,出磨物料会出现“跑粗”现象。隔舱板的篦缝可以筛分物料,防止大颗粒跑到细磨仓,尤其是开流磨机,隔舱板的筛分作用十分重要,现代高细高产管磨机就是充分利用了这一点。

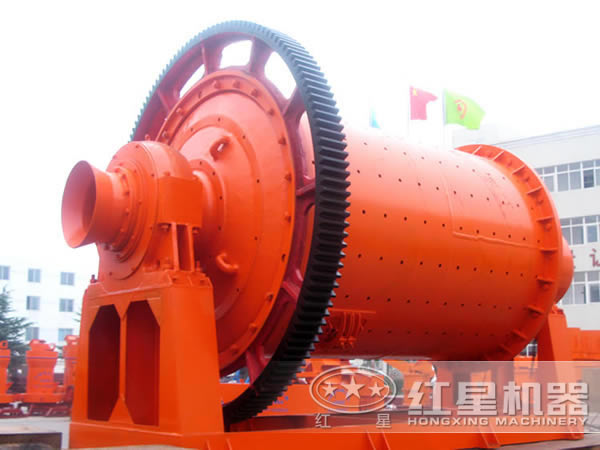

球磨机的内部构造

3、控制物料流速的作用;磨机筒体分仓后,物料在各仓内必须达到预先设定的细度,否则,就会发生仓位匹配失调,影响磨机产质量。在磨机转速、物料性质等工艺条件不变的情况下,磨内研磨体装填完毕后,物料在各仓的停留时间就是决定物料粉磨细度的主要因素,隔仓板是否带扬料板以及板上的篦缝大小等,直接关系到磨内物料流动速度的快慢,也就是物料在各仓停留的时间靠隔舱板能够得到控制。

4、调整磨内通风量的作用;磨内通风可以及时排出水蒸气,热量和超细粉,对提高磨机产量、质量有重要作用,隔仓板上的篦缝和中心孔的总量,代表着同分截面积总和的大小,是影响磨内风速的主要因素,现代粉磨理念要求球磨机尽可能的加大磨内通风量,着这对磨机高产十分有利,尤其是对开流管磨机更为重要,近年来应用这一点已经收到实效。
