颚式破碎机动颚与定颚的摩擦作用

作者:红星机器时间:2012-09-03更新时间:2018-10-16

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

颚式破碎机工作方式为曲动挤压型,其鄂破工作原理是:动颚悬挂在心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大。此外,这种颚式破碎机工作时,动颚上每点的运动轨迹都是以心轴为圆弧,其破碎比i一般为3-6。由于运动轨迹简单,故称简单摆动颚式破碎机。简摆颚式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动颚垂直位移较小,加工时物料较少有过度破碎的现象,所以此颚式破碎机动颚颚板的磨损较小。颚式破碎机的破碎部件是动颚和固定颚物料在动颚与固定颚之间被破碎。

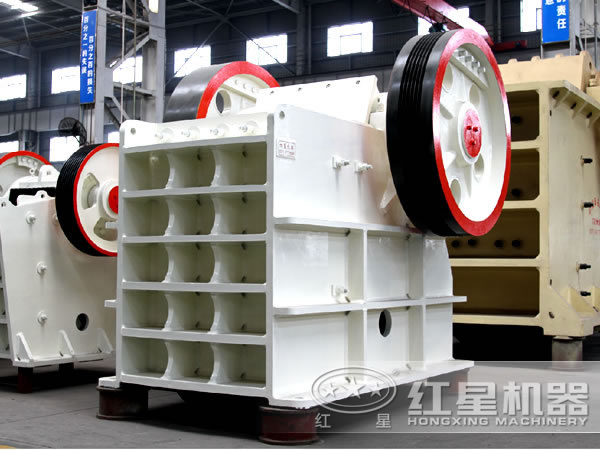

颚式破碎机

动颚是由动颚体和动颚衬板组成,它悬健在偏心轴的偏心部位。定颚由机架的前壁和定领衬板组成。为了防止定颚衬板上下串动。用螺栓固定在机架上。机架在工作中要承受很大的冲击载荷,所以要求它具有足够的强度和刚度,一般采用铸钢或铸铁制造,也有用钢板焊制的。

动颚与定颚承受巨大的破碎力和摩擦作用,容易破坏。为了保护颚板,一般在其表面安装耐磨的衬板(又称为护板)。衬板通常用耐磨材料锰钢(Mnl3)制戊。衬板表面团常做成齿形。在设计和安装时,应使其中一块衬板的齿峰正好对着另一块衬板的齿谷。这样破碎时对韧料除了有挤压作用外,还有弯曲作用,从顺可提高破碎效果。齿距购大小取决于产品的粉度,通常取约等于出料口的宽度,齿高勺齿距之比可取为1/2-1/3。

颚式破碎机

颚式破碎机由机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成,其中肘板还起到保险作用。该机的出料口宽度,可以通过调节装置来调整。大、中型破碎机的出料口宽度,是使用不同长度的推力板来调整的,通过在机后壁与顶座之间垫上不同厚度的垫片来补偿颚板的磨损。
