球磨机主要结构的分析

作者:红星机器时间:2012-12-22更新时间:1970-01-01

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

球磨机根据不同的分类方式可分为不同类型,但是其主要构造大体上还是相同的,主要是由圆柱形筒体、端盖、轴承、衬板、隔仓板、进出料装置和传动系统组成。

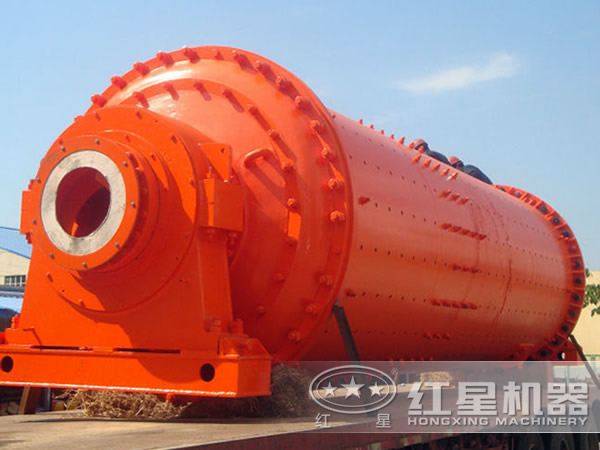

球磨机

(1)筒体

筒体是球磨机的主要工作部件之一。筒体是回转的,且还要承受研磨体的静载荷和研磨体的冲击。一般来讲,筒体需要具备足够的刚度和强度,才能保证球磨机筒体的安全运行。

(2)轴承

滑动轴承时球磨机常用的轴承,轴瓦用巴士合金浇铸,其余部分均用铸铁制成。

(3)衬板

衬板是用来保护筒体,使筒体免受研磨体和物料的直接冲击和磨擦;同时也可利用不同形式的衬板来调整研磨体的运动状态,以增强研磨体对物料的粉碎作用,有助于提高磨机的粉磨效率,增加产量,降低金属消耗。球磨机的衬板的选择是采用金属材料制造。为了适应不同的工况,衬板的形状和材料也不同。

(4)隔仓板

隔仓板对物料有筛析作用,可防止过大的颗粒进入冲击力较弱的区域,避免造成无法破碎的料块堆积,影响产品细度。隔仓板可分为单层和双层两种,单层隔仓板允许初步磨过的物料通过而不作特定的筛分,双层隔仓板有强制物料通过的作用。

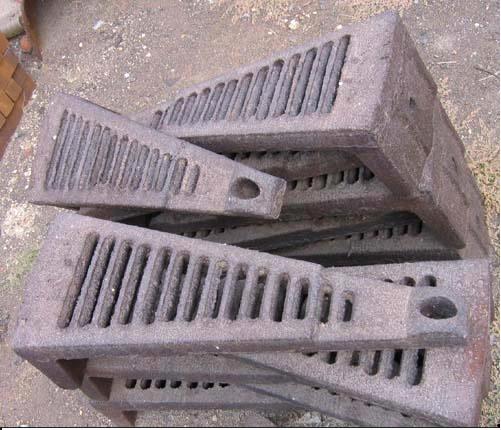

隔仓板

(5)进出料装置

进出料装置是磨机整体中一个组成部分。物料和水(湿法磨)或气流(干法磨)通过进料装置进入磨内,通过出料装置排出磨外。

球磨机

(6)传动系统

磨机的传动方式主要有边缘传动和传动两种,此外还有无齿轮由电动机直接传动。

边缘齿轮传动

周边齿轮传动式球磨机
