中卸烘干原料磨机的构造及工作原理

作者:红星机器时间:2013-04-30更新时间:1970-01-01

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

中卸烘干原料磨机是一种边缘传动、中间卸料、带烘干仓的循环磨,它主要用于烘干粉磨含水分小于8%的中硬石灰石和黏土原料。下文主要介绍其构造特点及工作原理。

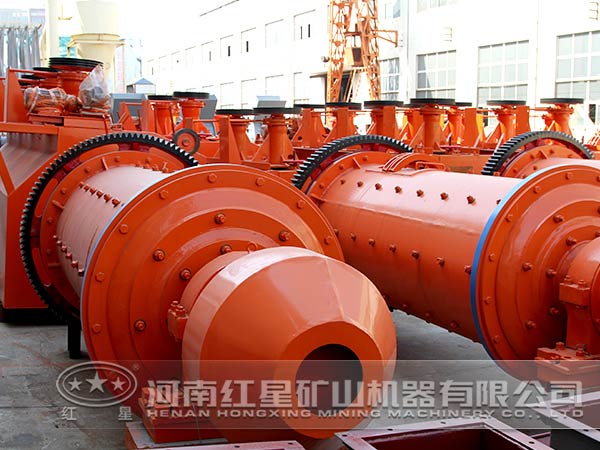

球磨机

如果想要购买中卸烘干原料磨机,请拔打电话:0371-67772626

磨体的两端是进料漏斗,在该处的前面装设直径为1m的进风管,可从磨体两端同时鼓入热风。磨体两端依靠中空轴支承在两个主轴承上。两主轴承由压力润滑系统进行润滑,并采用水冷却。在卸料仓筒体上开设10个卸料孔。卸料孔均被出料罩所密封。出料罩上部用管道与收尘器相接,下部装有锁风装置(如翻板阀),再与输送设备相连,否则会影响磨机的卸料。电动机与减速机之间用弹性柱销联轴器连接,减速机和中间轴间用刚性联轴器相联,中间轴与小齿轮之间用胶块联轴器相联。中间轴的作用是使磨体和动力部分分居两室,以免高温热风影响电动机和减速机的正常工作,并且使电机室保持清洁。

磨机工作时,物料由密闭的喂料设备经进料漏斗 喂入进料螺旋筒中,与热风一起进入磨机的烘干仓内,物料被扬料板提升淋撒,并与进入烘干仓的热气流接触而被烘干。烘干后的物料由扬料装置强制喂入粗磨仓中。装在粗磨仓中的研磨体随筒体回转而运动,进行粉碎工作。

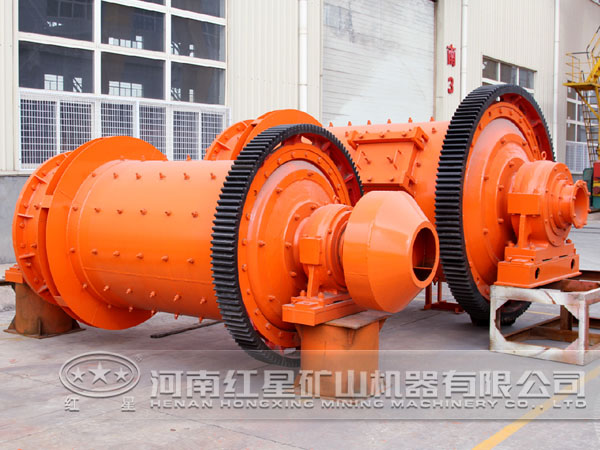

中卸烘干原料磨机

粗磨后的物料通过出料篦板、卸料孔 、锁风装置和输送设备进入选粉机分选,合格的细粉送入原料库贮存备用。剩余的粗料中又经回料漏斗和回料螺旋筒进入细磨仓中再粉磨,小部分(占1/3)回料回入粗磨仓中重新粉磨,以提高料温和降低粗磨仓原料水分,利于烘干与粉磨作业,目的是为了改善冷料的流动性,同时也便于磨内物料平衡。经细磨仓磨细的物料,通过卸料篦极进入卸料仓,与从粗磨仓出来的料一起卸出,按上述循环不断进行。
