球磨机橡胶衬板的两种连接方式

作者:红星机器时间:2013-05-04更新时间:2013-05-04

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

衬板是球磨机的关键易磨部件,选择球磨机衬板的材质合适与否对衬板的使用寿命和磨机的工作能力。目前球磨机的衬板材质有橡胶、钢等等,本文主要介绍橡胶衬板。

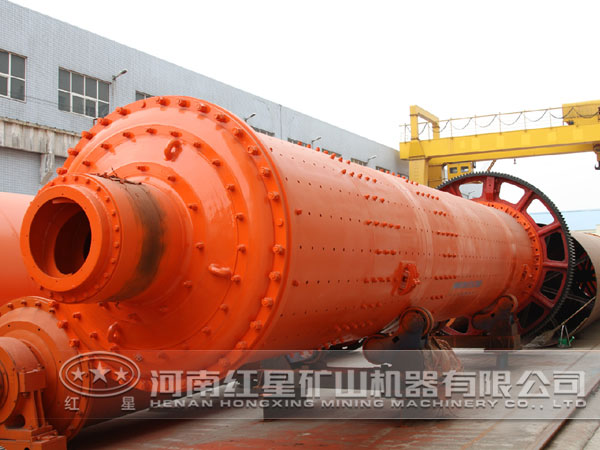

球磨机

橡胶衬板寿命已接近和超过钢衬板,并且节约电耗,使其下降5%~10%;衬板无环向缝隙,料浆不易冲刷筒体,为此保护了筒体;衬板螺栓不易折断,衬板安装紧密不漏料浆;橡胶衬板轻便,便于检修,操作安全,能减少磨机噪声,改善劳动条件。综上所述,橡胶衬板目前多用在湿法生产原料磨机上。

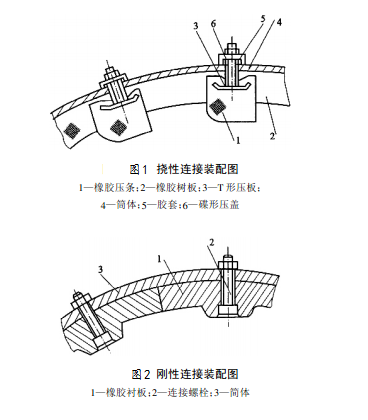

橡胶衬板的连接方式目前基本上有两种,即挠性连接,如图1所示;另一种是刚性连接,如下图所示:

球磨机装配图

挠性连接

以橡胶压条1嵌住橡胶衬板2,T形压板3深埋在橡胶压条之中,压板螺栓穿过筒体4固定。这种连接的优点是充分利用橡胶衬板的弹性;衬板轴向不必留接缝,保护筒体不受研磨体冲刷;压板3深埋在橡胶压条之中,不受研磨体直接冲击和料浆的冲刷,只起连接作用。

刚性连接

它的特点是橡胶衬板的形状与尺寸保留了金属衬板的结构形式,直接用螺栓与筒体连接。这种连接的优点是加工容易,安装方便。缺点是螺栓头暴露在外,受研磨体和物料直接冲刷,另外它只能局部压紧衬板,因此在衬板的接缝处极易卡进物料或小颗粒研磨体,这样当衬板受到研磨体冲击,发生弹性变形时,易使连接螺栓松脱,严重时衬板将脱落。
