如何计算水力旋流器的生产能力?

作者:红星机器时间:2014-01-06

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-6777 2626

在线咨询

水力旋流器是利用离心力来加速矿粒沉降的分级设备,它需要压力给矿,故消耗动力大,但占地面积小、价格便宜,处理量大,分级效率高,可获得很细的溢流产品,多用于第二段闭路磨矿中的分级作业。生产能力是水力旋流器的一个重要参数,其计算方法详见下文。

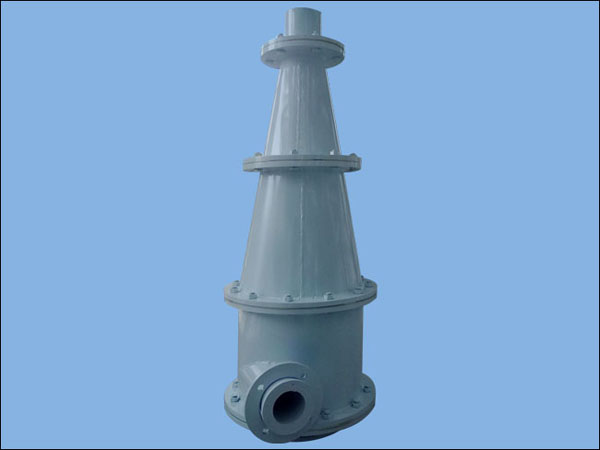

水力旋流器

①初步确定水力旋流器直径D。根据溢流中粒度和处理量,按表1初步确定水力旋流器的直径D。

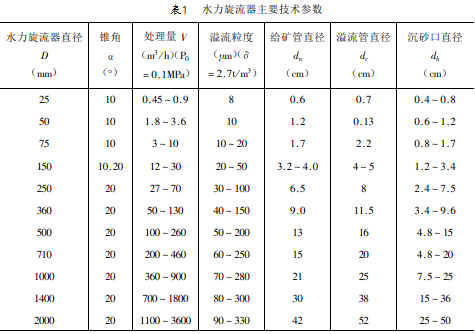

表1 水力旋流器主要技术参数

②根据确定的水力旋流器直径D,按下面经验公式,计算给矿口直径dn、溢流口直径dc和沉砂口直径dh。

dn =(0.15~0.25)D……①;

dc=(0=0.2~0.3)D……②;

dh=(0.07~0.10)D……③。

一般dn/dh=0.3-0.5时,水力旋流器分级效率较高。

③确定给矿压力P。水力旋流器进口压力通常在0.05-0.16MPa。大规格旋流器选用小压力值;小规格旋流器选用较大的压力值。一般进口压力与分离粒度的关系,见表2。

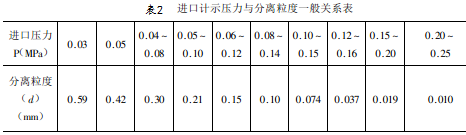

表2 进口计示压力与分离粒度一般关系表

水力旋流器的分离粒度,可通过要求的溢流粒度(即溢流中粒度)按下式计算。水力旋流器的溢流粒度一般为0.3-0.1mm,溢流粒度比分离粒度大0.5-1倍,即:dmax =(1.5-2.0)d……④,式中dmax是溢流粒度(um),d是分离粒度(um)。

④验证溢流粒度。根据上述确定的技术参数,按下式验证溢流粒度,其值应小于或接近设计要求。否则应调整参数(如dc、dh、P等)重新计算。

……⑤,式中β是给矿中固体含量(%);dc是水力旋流器溢流口直径(cm);dh是水力旋流器沉砂口直径(cm);D是水力旋流器直径(cm);P是水力溢流器的给矿压力;δ是矿石密度(t/m3);δ是水的密度(t/m3);KD是水力旋流器直径修正系数,KD=0.8+1.2/(1+0.1D)……⑥。

⑤计算水力旋流器处理量。通过得出的各参数,按下式计算出一台水力旋流器的处理量。

……⑦,式中V是按给矿矿浆体积计的处理量(m3/h·台);dn是水力旋流器给矿口直径(cm);Kα是锥角修正系数。

⑥计算水力旋流器所需台数

n =V0/V……⑧,式中V0是按给矿矿浆体积计的设计处理量(m3/h)。
