如何计算管磨机通风量?

作者:红星机器时间:2014-03-28更新时间:2014-03-28

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

管磨机是一种应用非常广泛的粉磨设备,其通风问题直接影响到系统的产、质量及混合材掺加量,进而影响管磨机粉磨效率。因此,要做好管磨机的通风工作,合理确定其通风量。管磨机通风量的计算方法主要有以下五种。

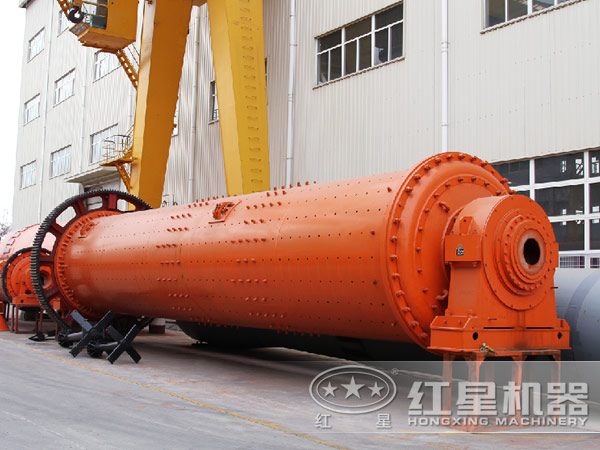

管磨机

1)按管磨机容积计算通风量

首先根据管磨机的规格求出其容积,再乘以3-4,则通风量Q为:Q=(141-159)D1²L (m³/h)…………①,式中D1为管磨机的有效内径(m),L为管磨机的长度(m)。

2)按功率推算通风量

根据需用功率来推算干法管磨机的通风量,为500ft³/(100 hp·min)。也有人建议,单仓磨用5ft³/(100 hp·min),多仓磨用3-4ft³/(100 hp·min)。

3)按单位产量所需产量推算

先假设管磨机产量与单位产量所需风量,将其相乘即为通风量。H.杜达提出单位产量所需风量值为1810ft³/(桶·min);苏联见.M.谢尔金提出该值取300m³/(t.h),两值基本相近。

4)按磨内平均风速计算通风量

磨内平均风速乘以磨机的有效断面积,可得出磨机的通风量:Q=πD1²(1-φ)v×3600/4=2827D1²(1-φ)v…………②,式中φ是钢球填充率,以小数表示;v是磨内平均风速,对开流管磨机,取v=0.7-1.2m/s,对圈流管磨机,取v=0.3-0.7m/s。

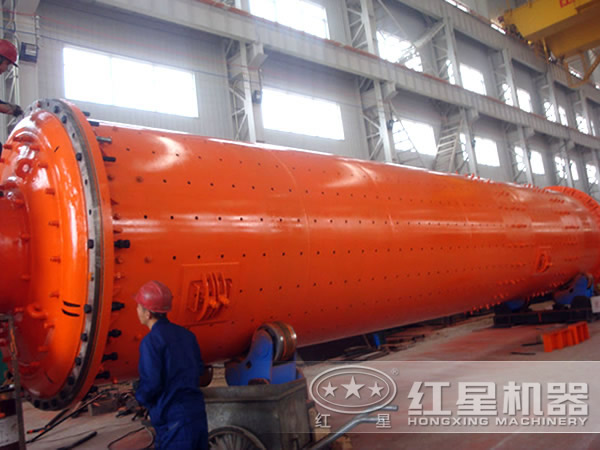

管磨机

上述4种计算方法中,小规格管磨机计算所得通风量差别较小,对选择风机规格与参数影响亦较小;但对大规格管磨机影响较大,其通风量误差值达4倍,对确定系统工艺参数与设备结构参数无实质参考价值,故其使用范围也只能基本满足当时的生产实践要求。同时,上述4种计算方法并未综合考虑通风方式、磨内结构、研磨体填充率、研磨体级配等工艺与装备的影响,面对管磨机大型化的今天,则应重新探讨磨机通风量的计算方法。

5)按系统产量所需风量估算

水泥粉磨按600m /(t·h),矿粉粉磨按400 m/(t.h)估算,由此确定的风机规格通常略偏大,再配套安装风机变频器,即使风量富余,增加电耗也很有限,但系统的稳定性与适应性会很强。这样计算磨内风速求得整个系统的沿程阻力与局部阻力,再对照风机的压力与风量曲线图,适当考虑漏风系数及不确定因素等,选取风机的规格型号,确定该管磨机的通风量。
