新型煤泥分级机的结构设计与分级原理

作者:红星机器时间:2015-12-30更新时间:1970-01-01

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

煤泥处理工艺是选煤厂重要环节之一,大多数选煤厂均采用浮选工艺处理煤泥,但受技术限制,浮选机对粗煤泥颗粒分选效果较差,导致部分低灰粗粒煤进入浮选尾煤,跑粗现象十分严重,影响选煤厂的经济效益,为了弥补这个缺陷,很多选煤厂选择从浮选尾煤中回收这部分低灰粗颗粒。新型煤泥分级机的出现解决了以上问题,为弥补了浮选机处理煤泥的不足,为选煤厂提供新的选择。

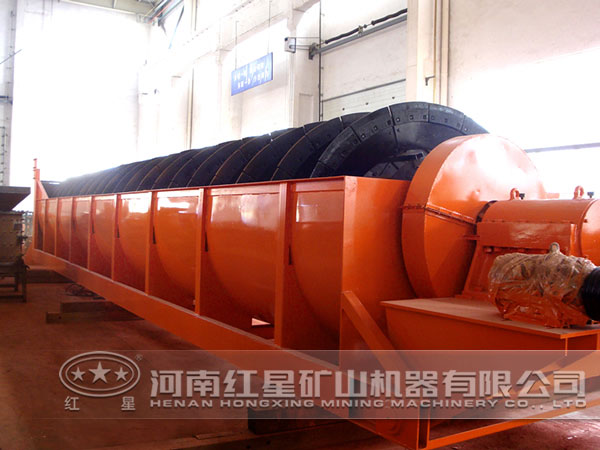

新型煤泥分级机

新型煤泥分级机结构

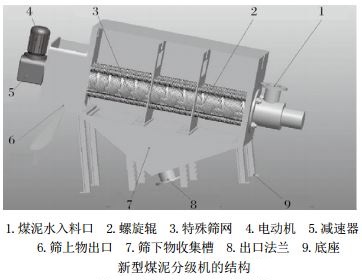

新型煤泥分级机的结构如下图所示,主要由驱动机构、螺旋辊、特殊筛网和箱体等组成。特殊筛网组成筛桶的有效容积为0.0299m³,设备处理量为10.5m³/h,主要参数如下表所列。

新型煤泥分级机的结构

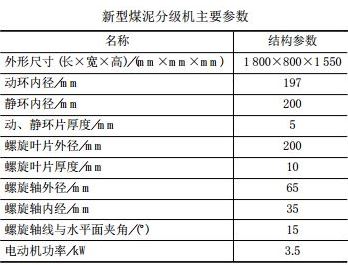

新型煤泥分级机主要参数

新型煤泥分级机筛网设计

筛网是该设备核心部件,煤泥水的有效分级都是依靠该筛网进行。筛面由动环-静环-动环这种形式串联体系构成,其中静环固定在4个长螺杆上,每2片静环之间由套在4个长螺杆上的4个定位垫间隔开来。动环、静环的单侧表面上加工凸台,高度为0.2mm,这样加工凸台的动环(静环)的侧面与相邻静环(动环)的光滑侧面之间形成了多条筛缝,筛缝宽度由凸台高度决定,即为0.2mm。动环在螺旋辊的驱动下,与静环发生周期性的相对运动。这种动、静环周期性的相对运动,有效地避免了筛缝的堵塞,这种有自清洁能力特殊筛面,极大地提高了分级效率。

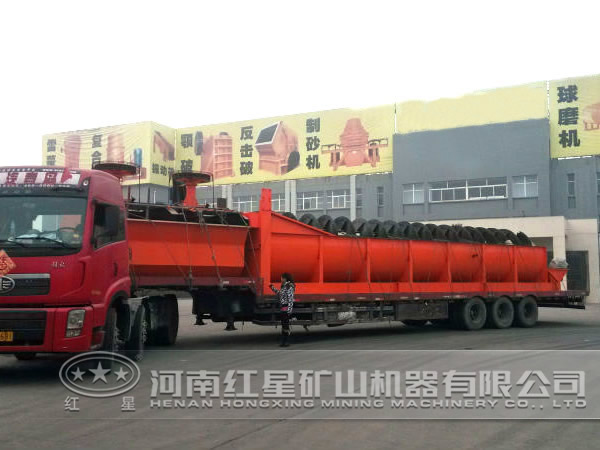

新型煤泥分级机

新型煤泥分级机分级原理

当煤泥水从进料口流入到设备后,螺旋辊在特殊筛网中旋转,该筛网类似于滚筒型筛网,煤泥颗粒受到螺旋叶片轴向推力的作用向前运动,同时颗粒在离心力及重力的作用下沉降到“筛面”,由于筛网缝隙为0.2mm,这样粒度小于0.2mm的细粒煤会透过筛缝,由于动环的持续运动,有效避免了物料颗粒堵塞在动静环之间,透过筛缝的物料进入收集箱并经管道输送到下一级环节进行作业;未透过筛缝的煤泥颗粒从排料槽排出,通过溜槽转入下一级环节,从而完成分级过程。

新型煤泥分级机是在原有分级机的基础上进行了改进设计,是一款专门针对煤泥分选而研究的新型设备,弥补了煤泥分选方面存在的不足,为广大煤泥厂家提供便利。红星煤泥分级机厂家拥有研发生产专利,是推出煤泥分级机的厂家,如有需要,欢迎来我公司考察订购。
