红星pe系列破碎机常见设备类型,客户现场_附故障维护方法

作者:红星机器时间:2010-11-18更新时间:2019-08-09

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

PE系列破碎机

PE系类破碎机是红星机器工程师根据自身多年矿机生产经验,结合传统鄂式破碎机生产技术而优化设计、生产出来的高效粗碎设备。具有破碎比大,运行可靠,经济实惠等诸多优势,颇得客户青睐。

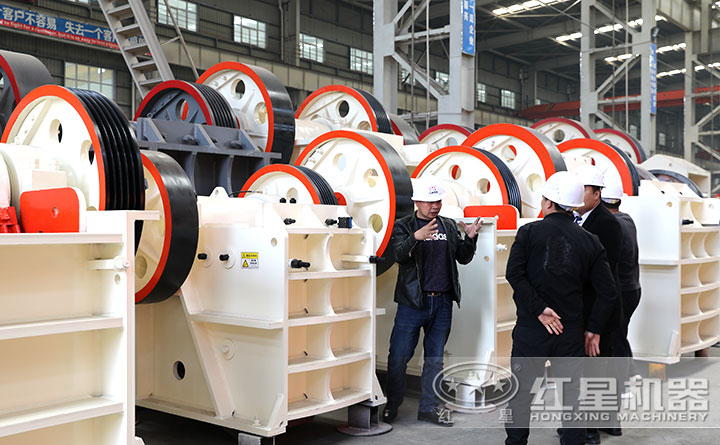

PE系类破碎机设备厂区

PE系类破碎机设备厂区,客户参观中

PE破碎机有哪些机型、型号

根据不同客户的生产需求,专业的工程师针对其型号设计出来了很多不同的设备型号。我们常见的PE破碎机主要有四种,即大型PE破碎机、中型PE破碎机、小型PE破碎机和移动式PE颚破破碎站。前三者为固定碎石厂常用机器,而移动式PE颚破破碎站设备的自主移动能力更强,智能化程度高,属于流动碎石厂设备。

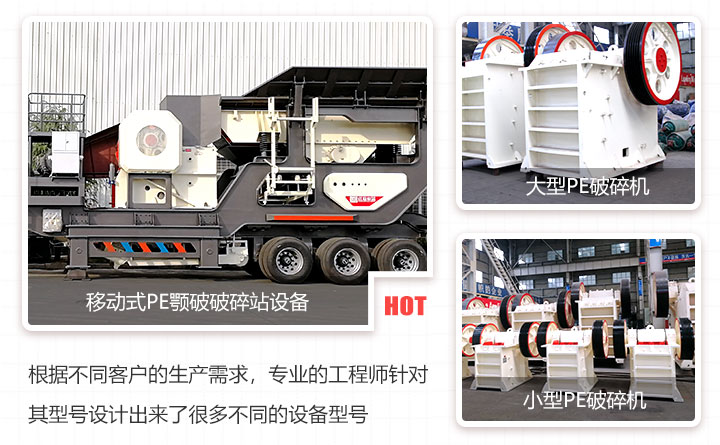

PE颚式破碎机种类展示

PE颚式破碎机种类展示

1、大型PE破碎机,比较适合大型机制砂厂,完成日产万吨目标。这类设备主要是指生产能力在220-1000吨/小时的设备,主要包含的设备类型有PE-900×1200、PE-1000×1200、PE-1200×1500和PE-1500×1800。其详细参数如下:

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600

2、中型PE破碎机,主要生产能力是80-390吨/小时,包含的设备型号有PE-600×750、PE-600×900、PE-750×1060、PE-800×1060、PE-830×1060、PE-870×1060和PE-900×1060。其设备详细参数如下:

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940

3、小型PE破碎机,比较适合小型固定碎石厂客户。主要是指生产能力在1-110吨/小时左右的设备,其中包含的设备机型有PE-150×250、PE-200×300、PE-200×350、PE-250×400、PE-400×600和PE-500×750。消耗电机功率4P5.5~6P55kw.

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870

4、移动式PE颚破破碎站。该设备主要由给料机、PE系列颚式破碎机、皮带输送机等组成,采用一体化成组作业方式,可单独作业,也可联合其他机器生产,快速到场,不用安装,作业高效,智能控制。

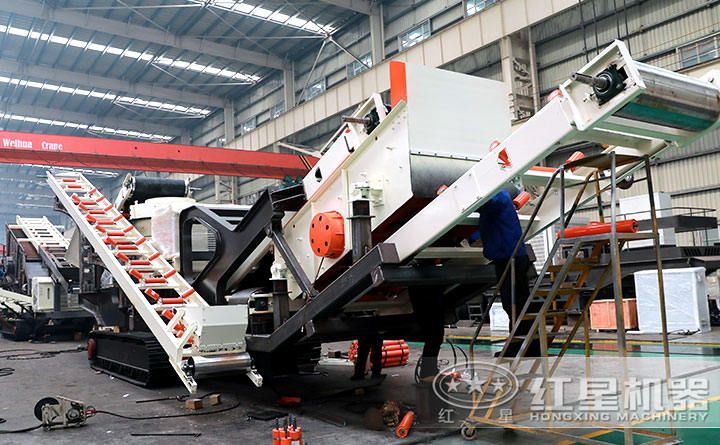

移动PE破碎机车间一角,工人生产中

移动PE破碎机车间一角,工人生产中

PE破碎机客户现场图集

1、山东泰安客户大型PE-900×1200破碎机两台,加工花岗岩,时产800-900吨/左右。

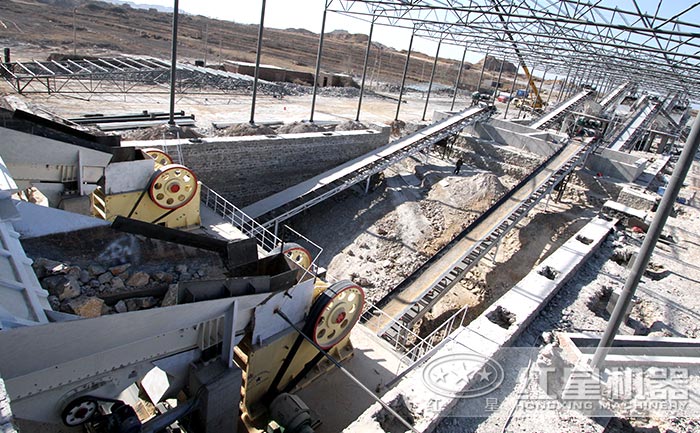

山东泰安客户大型PE-900×1200破碎机现场

山东泰安客户大型PE-900×1200破碎机现场

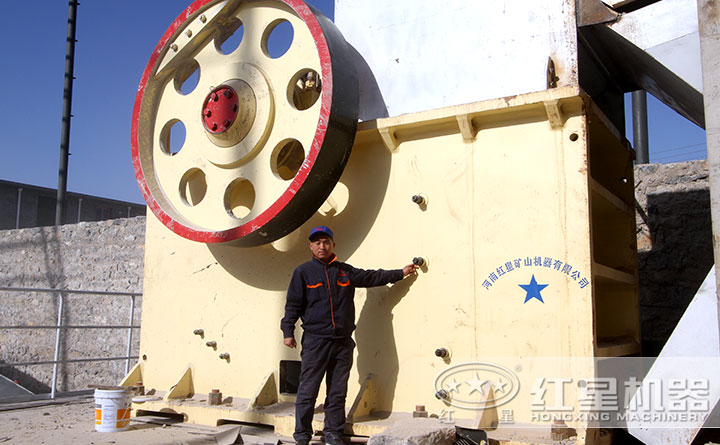

红山东泰安客户现场近景

红星山东泰安客户现场近景

2、河南驻马店客户中型PE-600×900破碎机,加工青石。时产量130-160吨/小时。

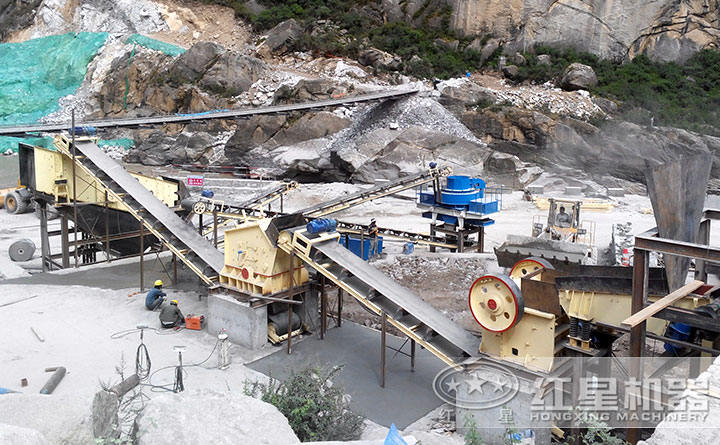

河南驻马店客户中型PE-600×900破碎机现场

河南驻马店客户中型PE-600×900破碎机现场

3、湖南益阳客户小型PE-400×600破碎机,生产河卵石,时产50吨/小时。

PE破碎机价格咨询

红星机器的颚式破碎机被广泛运用于矿山、冶金、建材、公路、铁路、水利和化工等多种行业。大中型颚式破碎机是我公司的主要推广的产品。如果你想了解红星PE破碎机更多参数和优惠报价,欢迎咨询在线客服,或者留言,我们会尽快为您服务。

专业工程师定制属于您的PE破碎机设备

专业工程师定制属于您的PE破碎机设备

欢迎来厂参观,车接车送一对一讲解 红山东泰安客户现场近景

欢迎来厂参观,车接车送一对一讲解 红山东泰安客户现场近景

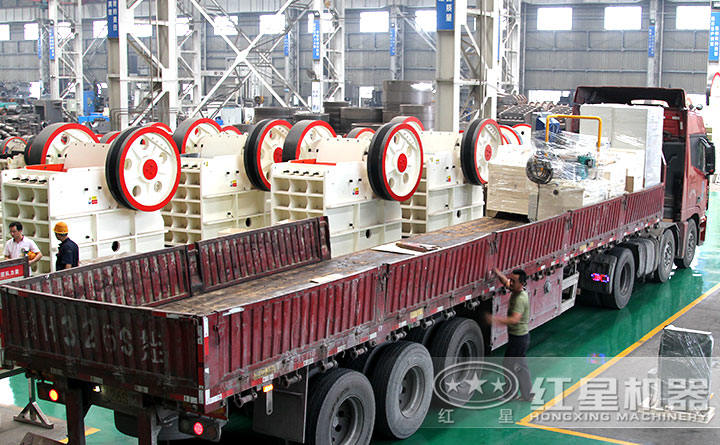

红星PE破碎机向多地区发货

红星PE破碎机向多地区发货

多年来,红星机器厂家建立了完善的服务体系,售前、售中和售后等环节环环相扣,为客户解决实际生产问题,为客户安全、高效生产保驾护航。欢迎广大客户随时来厂考察、参观,厂家地址:河南省郑州市高新区檀香路8号!

PE型颚式破碎机故障的解决方法

1、机器后部产生敲击声

a.机器后部产生肘板撞击动颚及调整座槽内的肘板垫的敲击声

首先检查吊起调整座的M24方头螺栓及后墙拉紧调整座的M30螺栓,当其连接都紧固可靠时,可以判断敲击声是弹簧拉杆的螺母未拧紧到适当、弹簧的压缩力太小引起的。需停机拧紧拉杆螺母直到敲击声消除,也可以在不停机的状态下拧紧,但需注意安全。

b.若发现敲击声主要是调整座与机件吊耳及后墙相互碰撞而产生时,此时在运转状态下拧紧上述的M24及M30螺母到适宜,这样拧紧的效果更理想。

2、肘板跑偏与机体侧边产生摩擦与碰撞

当出现此类故障时,应停机修复。松开弹簧拉杆螺丝到合适,在机体后墙的斜面上放置一只5t或10t的油压千斤顶,顶起动颚到适当位置,既要防止肘板脱落,又要使后面打击肘板复位轻松。然后用铁钎顶到肘板,大锤击打铁钎,使肘板复位。复位后,在跑偏一侧的肘板垫槽内边部端面处焊牢一块钢板,一般两头都焊,以防肘板跑偏。

3、活动颚板松动与动颚产生“嘭嚓”的撞击声

当压紧活动颚板的楔形压块的楔面已磨损,不能紧密压住活动颚板时,就会产生此类撞击声。压块的底面已顶到动颚面,而它的上下楔面与动颚及活动颚板的楔面仍存在一定的间隙,机器运转时,活动颚板就会上下窜动,碰撞动颚。此时可以在压块的上下楔面上补焊适当厚度的钢板。

无论何种机械设备,日常的巡查维护非常重要,颚式破碎机更是如此。听出异常响声应及时诊断故障点并及时维修,不能姑息放任,做到防微杜渐。
