锤式粉碎机介绍

锤式粉碎机是直接将粒度为600-1800毫米的物料破碎到25或25毫米以下的破碎机。锤式粉碎机适用于在水泥，化工，电力，冶金等工业部门破碎中等硬度的物料，如石灰石，炉渣，焦碳，煤等物料的中碎，细碎作业。

锤式粉碎机设备适用范围

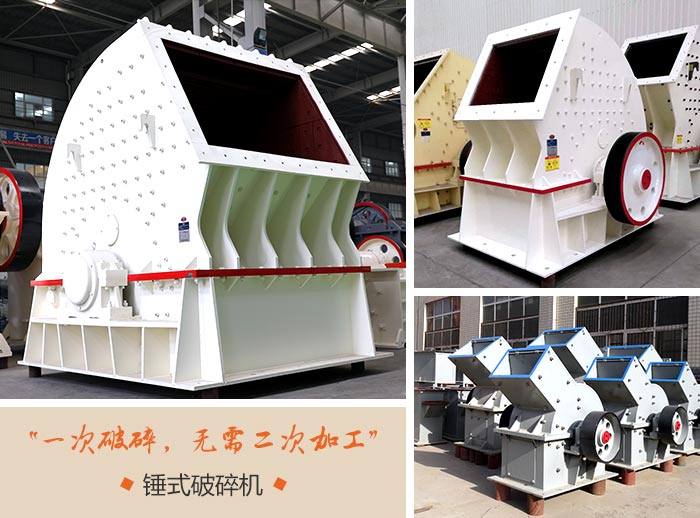

锤式粉碎机分类及图片实拍

科学在发展，技术在进步。为了进一步扩大锤式粉碎机设备的市场占有率，经过多年的技术积累，红星机器针对用户需求，为大家设计并生产出来很多锤式粉碎机设备。首先是pc型锤式粉碎机设备，它的特点是体型较小，破碎能力强，运行成本低；其次，PCZ型重锤式粉碎机，这款设备的特点是产能高，生产效率高，价格实惠；然后就是新型的PCX型锤式整形、破碎机设备，顾名思义，这款设备是前两款设备升级后的破碎设备，它的特点是不仅破碎石料速度快，它加工出来的石料成品大小更加均匀、粒型规则，是当前各大砂石厂用户非常喜欢的碎石设备。下面是这三种类型设备的展示图，请浏览。

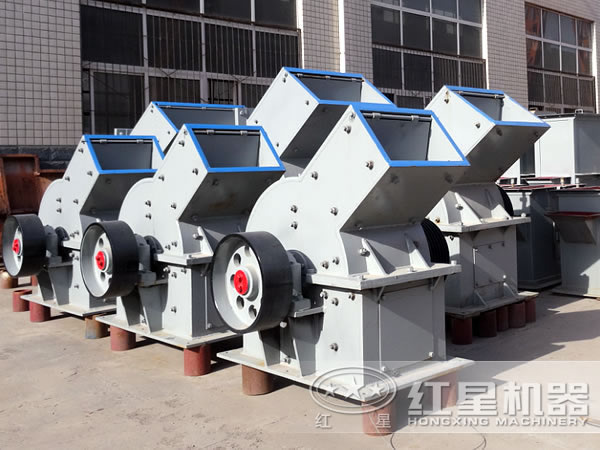

pc型锤式粉碎机设备实拍

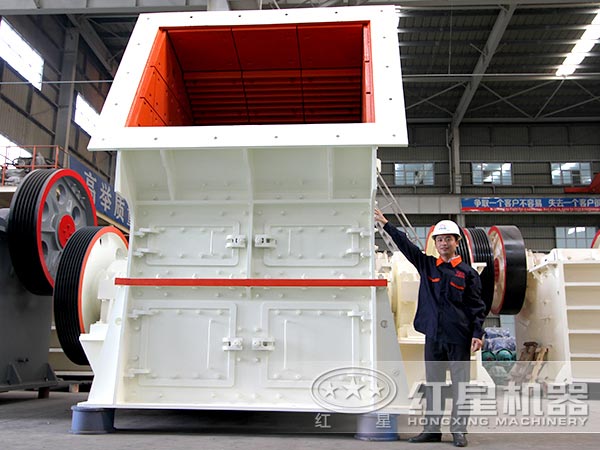

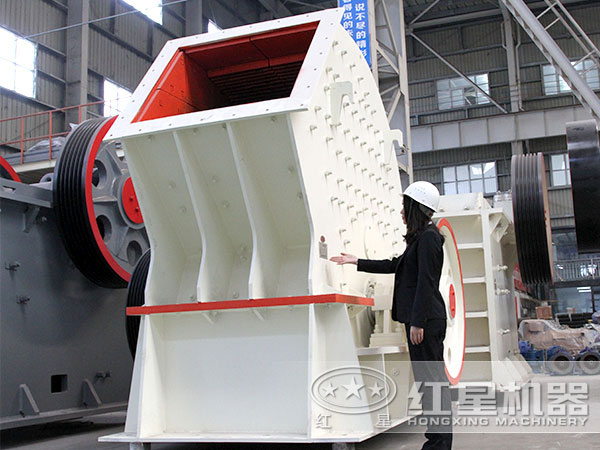

PCZ型重锤式粉碎机设备实拍

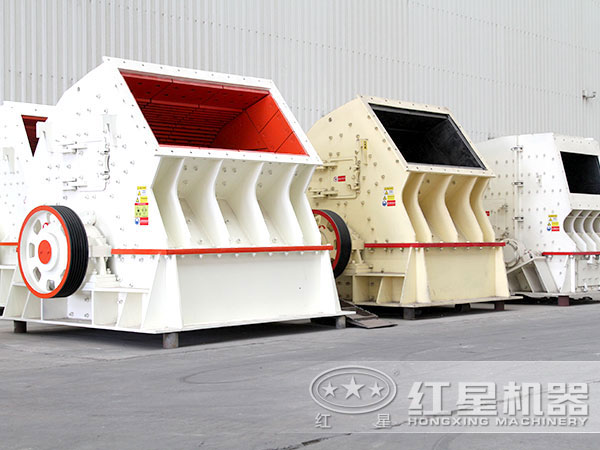

PCX型锤式整形、破碎机设备实拍

锤式粉碎机工作原理

锤式粉碎机主要是靠冲击作用来破碎物料的。破碎过程大致是这样的，物料进入破碎机中，遭受到高速回转的锤头的冲击而破碎，破碎了的物料，从锤头处获得动能，从高速冲向架体内挡板，筛条，与此同时物料相互撞击，遭到多次破碎，小于筛条之间隙的物料，从间隙中排出，个别较大的物料，在筛条上再次经锤头的冲击，研磨，挤压而破碎，物料被锤头从间隙中挤出。从而获得所需粒度的产品。

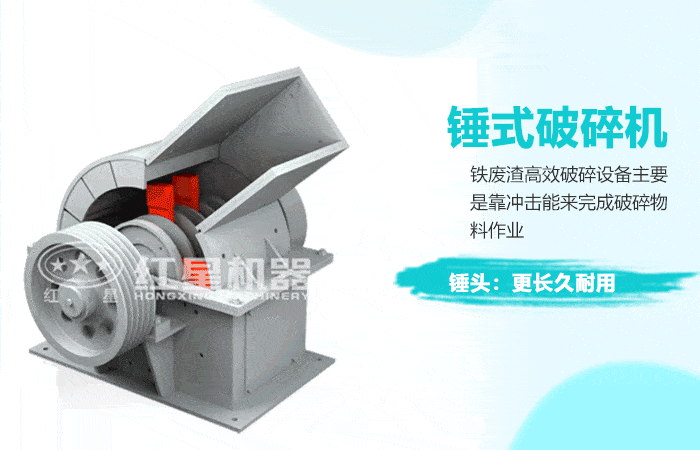

锤式粉碎机工作原理

锤式粉碎机性能特点

（1）工作锤头，采用新工艺铸造，具有耐磨、耐冲击的特点。

（2）可据客户要求，调节需要的粒度。

（3）锤破机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题。

（4）整体设计造型美观、结构紧凑，易损件少，维修方便，是升级换代产品。

锤式粉碎机性能特点

锤式粉碎机主要技术参数

1、PC型锤式粉碎机设备技术参数

型号规格	给料粒度 (mm)	出料粒度 (mm)	生产能力 (m³/h)	电机功率 (kw)	总重量 (t)	外形尺寸 (长×宽×高) (mm)
PCΦ400×300	≤200	≤25	5-10	11	0.8	900×670×860
PCΦ600×400	≤250	≤30	10-22	22	2.26	1200×1050×1200
PCΦ800×600	≤250	≤35	18-40	55	4.8	1310×1180×1310
PCΦ1000×800	≤350	≤35	25-50	75	5.9	1600×1390×1575
PCΦ1000×1000	≤350	≤35	30-55	90	8	1800×1590×1775
PCΦ1250×1250	≤350	≤35	35-65	132	14	2060×1600×1890
PCΦ1400×1400	≤350	≤35	50-100	280	32	2365×1870×2220
PCΦ1600×1600	≤350	≤35	100-150	480	37.5	3050×2850×2800

2、PCZ型锤式粉碎机设备技术参数

型号	转子直径×长度 (mm)	进料口（长度×宽度） (mm)	进料粒度 (mm)	处理能力 (t/h)	配用功率 (kw)	外形尺寸 (mm)
PCZ1308	1300×1000	930×650	≤600	100-180	4P 132	2818×2100×2391
PCZ1410	1400×1000	1020×750	≤700	180-230	4P 160/2×90	2830×2100×2485
PCZ1610	1600×1000	1150×1000	≤900	260-350	4P 220-250/2×132	3370×2415×2751
PCZ1615	1600×1500	1400×1000	≤900	380-550	4P 355-400/2×200	3371×2925×2752
PCZ1716	1700×1600	1640×1300	≤1200	600-1100	4P 2×250	3520×3000×3210
PCZ1720	1700×2000	1980×1300	≤1200	800-1200	4P 2×400	3670×3390×3328
PCZ1920	1900×2000	1850×1600	≤1500	900-1500	2×500	3729×3300×4451
PCZ2225	2200×2500	2100×2300	≤1700	1500-3200	1250	3931×4100×4660

3、PCX型锤式粉碎机设备技术参数

型号	转子直径×长度（mm）	进料口长度×宽度（mm）	进料粒度（mm）	生产能力（t/h）	电机功率（kw）	外形尺寸（长×宽×高（mm）
PCX0706	700×570	618×510	≤400	50-75	4P 75	1951×1350×1481
PCX0808	800×750	780×610	≤500	80-100	4P 132	2281×1780×1672
PCX0910	900×1000	1070×750	≤600	150-210	4P 110×2	2602×2210×1941
PCX1012	1000×1180	1255×810	≤650	250-310	4P 132×2	2801×2320×2213
PCX1213	1200×1280	1350×900	≤750	300-350	4P 160×2	2972×2590×2512
PCX1216	1270×1490	1530×920	≤750	400-500	4P 200×2	3071×2850×2581
PCX1220	1220×1950	2000×900	≤750	500-600	4P 220×2	3081×3390×2583
