红星讲解球磨机进料装置的优化设计

作者:红星机器时间:2011-07-19更新时间:2011-07-19

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

红星大家谈一下球磨机进料装置的设计,本节以图文并茂的形式介绍一下球磨机的进料形式,如有相关问题可来电咨询我们。球磨机进料装置是给磨机供料的一个完整的系统,其对球磨机产量影响很大。传统的进料形式一般有三种。

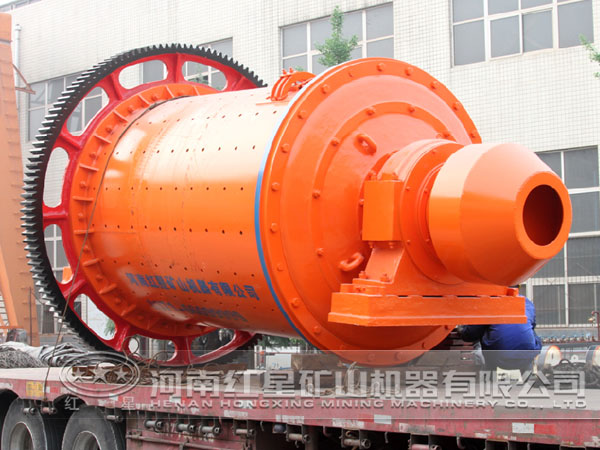

球磨机

1、截头圆锥漏斗形式的进料端

物料经铸铁加料溜子1加入球磨机,溜子支撑在支座8上,物料从溜子进入锥形漏斗2,漏斗嵌入轴颈内腔。漏斗有较大的中心角,以保证加料充足,进料漏斗的物料能迅速沿轴线向筒体内移动,钢环5起磨头衬板的作用,以保护磨头不受物料和研磨体的冲刷磨损。肋板4起加强磨头钢度的作用,同时也是环5的支架,钢环5以螺栓与磨头联结。采用这种结构形式,在设计截头圆锥时,要使倾斜角大于物料的休止角。

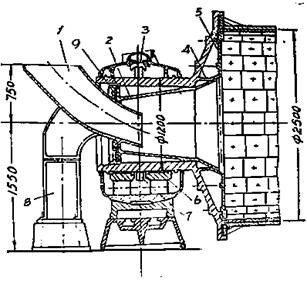

球磨机截头圆锥漏斗进料端

图1截头圆锥漏斗进料端

1-加料溜子;2-锥形漏斗;3-刮油板;4-肋板;
5-钢环;6-轴瓦;7-油圈;8-支座;9-密封垫

2、利用螺旋叶片进料的进料端

如图2所示,物料由进料口1进入装料接管2内,接管有钢板制成,内装有螺旋叶5和隔板6,接管用螺钉固定到空心轴径的端部,并随之一起旋转,空心轴径内装有套筒3,套筒的里面焊有螺旋叶片4。当接管和套筒随磨机旋转时,由进料口进入接管中的物料,在螺旋叶5的推动下进入隔板6中,并由隔板带起流入套筒中,进入套筒中的物料在螺旋叶片4的作用下被推入磨体中。在加料溜子和接管之间,装有毛毡密封圈7以防止漏料。

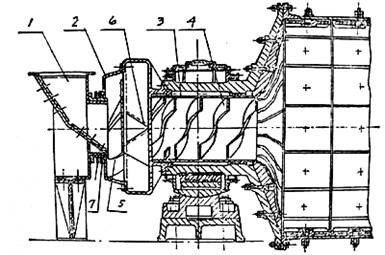

球磨机螺旋叶片进料端

图2螺旋叶片进料端

3、利用加料螺旋进料的进料端

如图3所示的进料装置,只在一些原有的老式球磨机上还有使用,新型球磨机以不在采用。它的结构空心轴径中装有固定的套筒1,由单独的传动机构带动螺栓2在套筒中转动,物料由加料口3加入套筒中,在螺栓2的作用下,将物料推入磨体中。

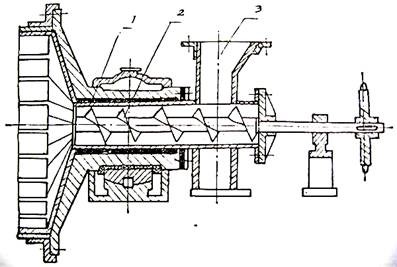

球磨机加料螺旋进料端

图3加料螺旋进料端
