如何从外形区别球磨机衬板种类

作者:红星机器时间:2011-07-25更新时间:1970-01-01

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

红星牌球磨机磨矿过程中,矿石物料被滚筒提升到一定高度落下,打击到衬板上破碎。衬板常见的磨损现象是形成槽沟形。为避免这种情况,研发人员对衬板做了各种形状的改进,使矿石物料从衬板划过时保持一定的轨迹,减轻磨损。

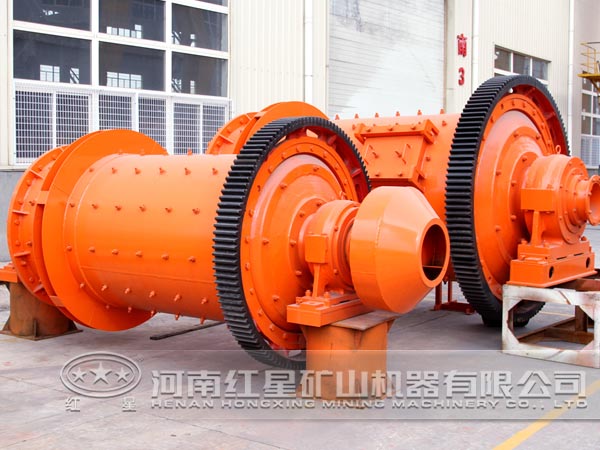

球磨机

今天我们为大家讲解一下根据外形来区别球磨机衬板种类的方法,根据衬板表面的形状,衬板可分为平板衬,压条衬,凸棱衬,波形衬,阶梯衬板,半球形衬,小波形衬和端盖衬,一共九类。

1、平板衬:表面平整或铸有花纹,能够依靠静摩擦力把物料提升一定高度,由于摩擦系数远小于物料提升所需要的摩擦系数,在提升过程中,物料会向下滑动,增加了研磨作用。平衬适合于以细磨为主的磨机筒体。

2、压条衬:由平衬板和压条组成,平衬被压条上的螺栓固定。该类衬板的压条比衬板高,压条侧面的推力与平衬板对研磨体的摩擦力使研磨体升的较高,具有较大的冲击力,所以压条衬是适合以粉碎为主的磨机筒壁。

3、凸棱衬:平衬板上铸成半圆形或梯形的棱条。凸棱衬板的作用与压条相同。刚性大,不易变型,但是有磨损的图棱衬必需更换。

4、波形衬:与凸棱衬板相似,棱条比较平缓。适于棒磨机和棒球磨机的棒仓。

5、阶梯衬板:衬板表面呈一倾角,使之与原有的摩擦角合成,安装后形成很多阶梯,可以加大衬板对研磨体的推力,阶梯衬对同一层钢球提升高度均匀,衬板磨损后,表面没什么大的变化,有效的防止研磨体之间的滑动和摩擦。该类衬板适合粗磨机和多仓球磨机。

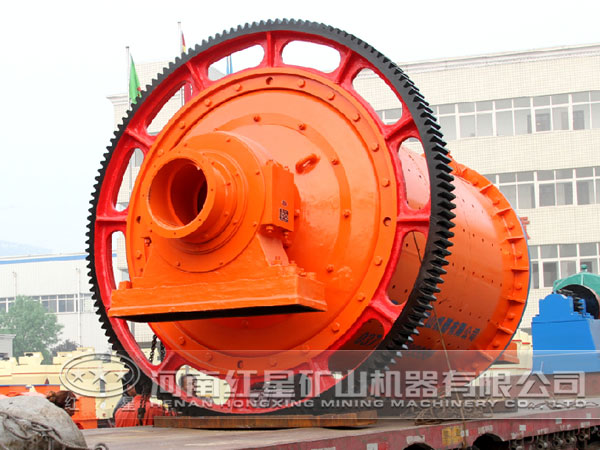

球磨机

6、半球形衬板:该类衬板可以避免在衬板上形成环状沟槽,有效的降低金属消耗,比表面光滑的衬板可提高产量10%左右。

7、小波形衬:无螺栓衬板,适合细磨机

8、分级衬:主要特点是沿轴向方向具有倾斜度。在磨内安装方向是大端向着磨尾,即靠近料端直径大,出料端直径小。

9、端盖衬板:表面也是平的,用螺栓固定在磨机的端盖上,以保护端盖不受研磨体和物料的磨损。

通过改变筒体转速来减缓衬板磨损是不现实的,但是可以使用不同形状的衬板来实现减少损耗的效果。根据客户的要求我公司可采用经久耐用的橡胶衬板或者原始的高锰钢衬板,总之,让客户取得满意是我们的服务承诺。
