回转窑系统TC型旋风筒六大特点分析

作者:红星机器时间:2011-10-22更新时间:2019-03-25

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

河南红星机械国内大型回转窑设备厂家,提供系列专业窑炉设备与配套设施,质量好,施工快速。本文给您分析一下回转窑系统TC型低压损旋风筒的结构与特点有哪些?

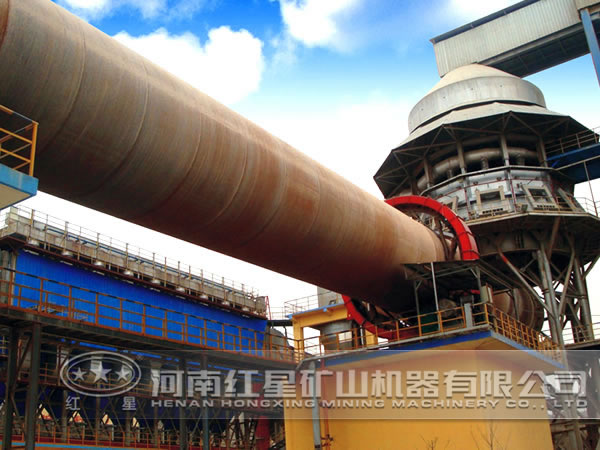

回转窑

TC型低压损旋风筒其特点是:

(1)采用三心270°大蜗壳,扩大了大部分进口区域与蜗壳,减少了进口区涡流阻力;

(2)大蜗壳内设有螺旋结构,可将气流平稳引入旋风筒,物料在惯性力和离心力的作用下达到筒壁,有利于物料分离效率的提高;

(3)对进风口尺寸优化设计,减少进口气流与回流相撞;

(4)回转窑系统TC型旋风筒适当降低旋风筒入口风速,蜗壳底边做成斜面,适当降低旋风筒内气流旋转速度;

(5)适当加大内筒直径,缩短旋风筒内气流的无效行程;

(6)回转窑系统采用TC型旋风筒其高径比适当增大,减少气流扰动;

(7)旋风筒出口与连接管道选取合理结构型工,减少阻力损失;

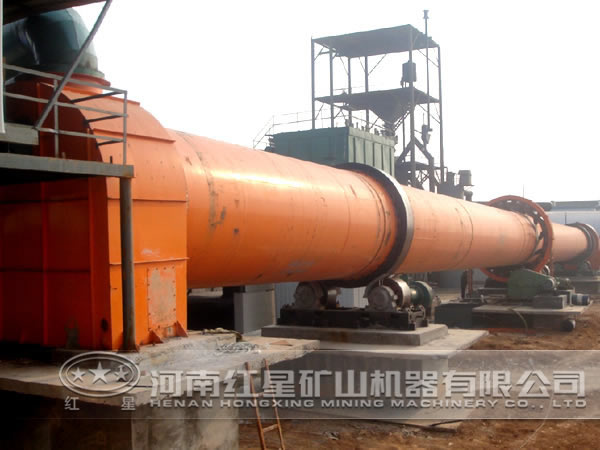

回转窑

(8)保持连接管道合理风速。

TC型旋风筒用于回转窑设备5级预热器系统,总压降为4500-5100Pa,分离效率:C1:92%-96%,C2-C4:87%-88%,C5:88%左右。
