球磨机筒体钢板的排列遵循的原则

作者:红星机器时间:2011-11-03更新时间:2011-11-03

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

一般球磨机筒体设计成整体式结构,因为整体式结构的制造综合偏差相对较小。且加工费用相对也低一些。那么球磨机的筒体钢板排列需要遵循什么原则?

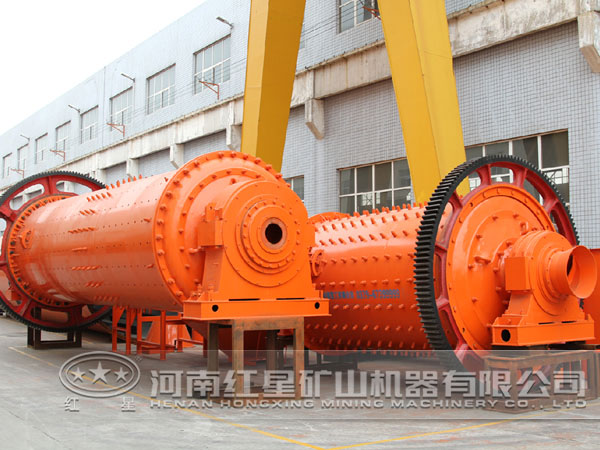

球磨机

(1)充分利用钢板的规格尺寸和卷板机的能力,使球磨机筒体的焊缝总长达到短为原则来排列钢板,厚钢板与薄钢板对接焊的过渡斜率不大于1:10为宜。当筒体纵、环焊缝的排列中发生矛盾时,应以减少焊缝为主来处理,这是基于焊接应力场的矢向都平行与筒体素线,避免形成应力叠加来考虑的。筒体段节间的纵向焊缝,应按100πmm的整备数错开,这是基于筒体上的衬板螺栓孔的周向节距是按100πmm考虑的,这样可使各段节筒体上的螺栓孔,得到距焊缝的距离。

(2)焊缝距各种孔边的小距离,焊缝不许通过筒体上的任何开孔。焊缝坡口边到孔边的小距离为筒体厚度的2倍且不小于75mm为宜。当焊缝必须通过人孔加强板下面时,该焊缝必须全长磨平,磨平表面的粗糙度不应低于钢板表面的相应值。
