分级机

分级机

高精度、效率高

螺旋直径:300-3000 mm

长度:3850-17091 mm

应用范围:该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥等。

因为您需要,刚好我们专业。欢迎来厂考察!

免费在线咨询

预约考察热线:0371-67772626

分级机介绍

分级机,又叫做砂石洗选机、螺旋洗砂机,主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种类型。

该设备适用于选矿厂中与球磨机配套使用,在闭路循环过程中使沙子和矿物分流、在重力的作用下分级矿砂和细泥、或者在金属选矿流程中对矿浆进行粒度分级,也可以在洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便、节能等特点。

图片实拍

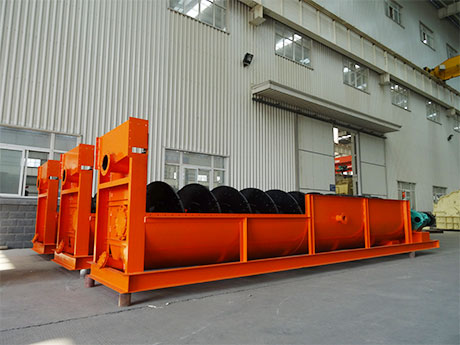

高堰式单螺旋分级机设备实拍

单螺旋分级机设备实拍

高堰式双螺旋分级机设备实拍

双螺旋分级机设备实拍

红星螺旋分级机厂区

红星螺旋分级机厂区

分级机工作原理

分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。

分级机原理图

螺旋分级机原理示意图

分级机结构展示

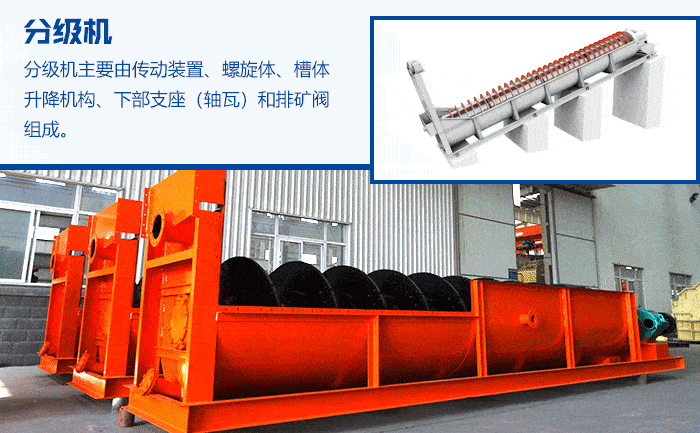

该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。分级机结构:分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

螺旋分级机结构示意图

螺旋分级机结构

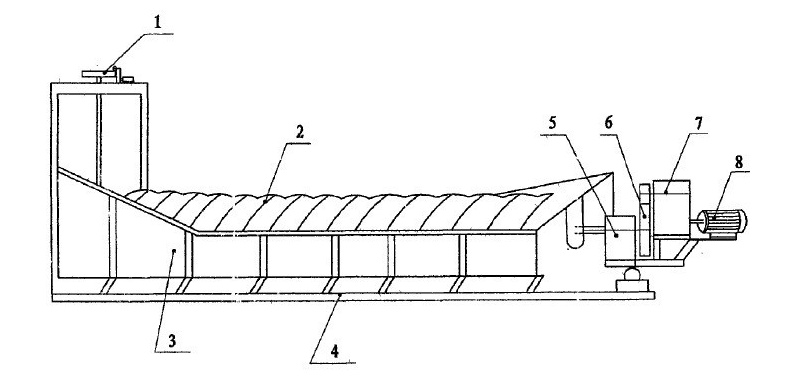

图中:1、提升器,2、螺旋叶片,3水槽,4、机座,5轴承,6、齿轮,7、减速器,8、电动机。具体实施方式:在图中,下边是机座4,机座4上面中、左部连接着水槽3,水槽3左端连接着提升器1,水槽3中提升器1往右是螺旋叶片,机座4上从右端依次向左固定连接着电动机8、减速器7、齿轮6、轴承5。

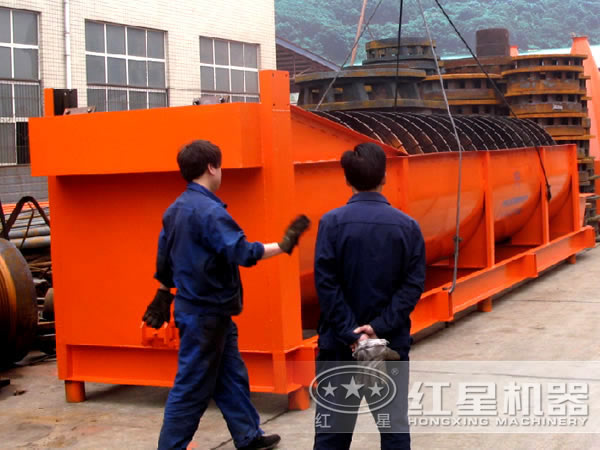

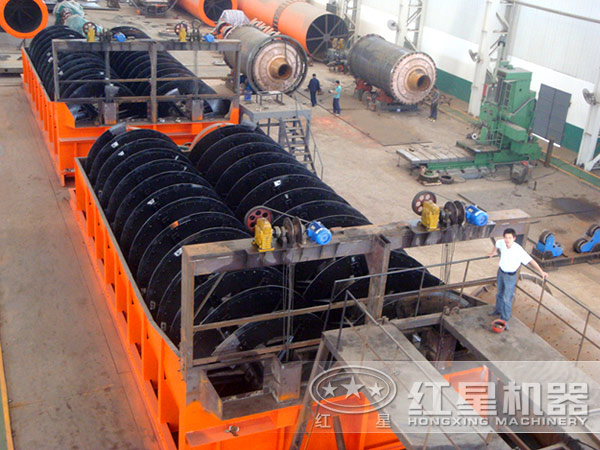

螺旋分级机设备生产现场

以上是红星机器为用户设计生产的螺旋分级机设备生产现场。该设备的底板白用耐磨性钢板铸造而成,更加敬酒耐用,是用户非常喜欢的一款选矿设备。

红星螺旋洗砂机厂区发货现场

红星螺旋洗砂机准备装车

红星螺旋洗砂机准备装车

红星螺旋洗砂机厂区发货现场

红星螺旋洗砂机厂区发货现场

河南郑州分级机总部地址:河南省郑州市高新区檀香路8号。

分级机价格咨询热线:0371-67772626。

技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
