高堰式螺旋分级机的主要技术参数

作者:红星机器时间:2012-02-15更新时间:2012-02-15

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

螺旋分级机主要用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点,未来发展领域广阔。

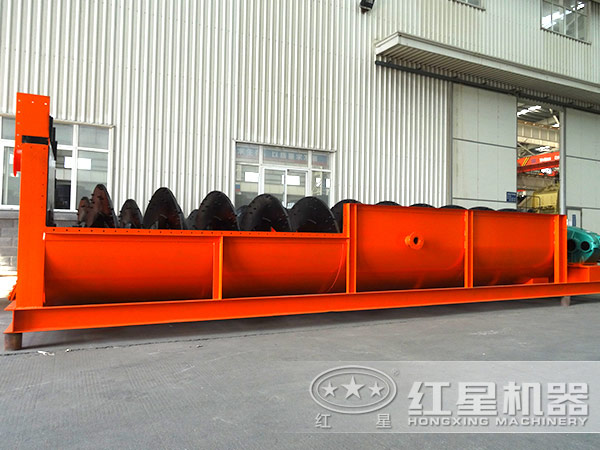

螺旋分级机

螺旋分级机的主要技术参数

1、水槽倾角该倾角根据工艺要求确定,一般在12°-18°30′之间,当要求分级粒度细时取小值,反之取大值。

2、溢流堰高度高堰式螺旋分级机的溢流堰高度H为螺旋直径D的1/4-3/8,沉没式螺旋分级机的H为D的3/4-1。溢流细度高时H取小值,反之取大值。

3、螺旋轴长度该长度的确定是根据溢流堰高度H、水槽倾角α和返砂脱水区长度L确定的。L取决于配置磨机所要求的返砂含水量及磨机尺寸和位置,通常L=1.5-2m。

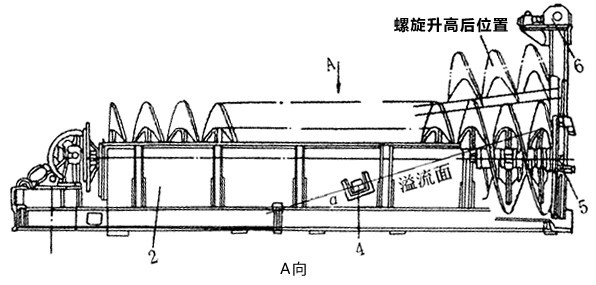

螺旋分级机结构

4、 螺旋直径螺旋直径D是按照单或双螺旋和溢流量用下列经验公式计算的。对于高堰式螺旋分级机:D=0.103 —0.08,式中D—螺旋直径,m;Q2—溢流量,t/h;m—螺旋个数;k1—物料密度修正系数;k2—溢流密度修正系数。

5、螺旋导程螺旋导程与返砂量多少、螺旋直径和转速等因素有关,实践证明,一般为螺旋直径的0.5-0.6倍。

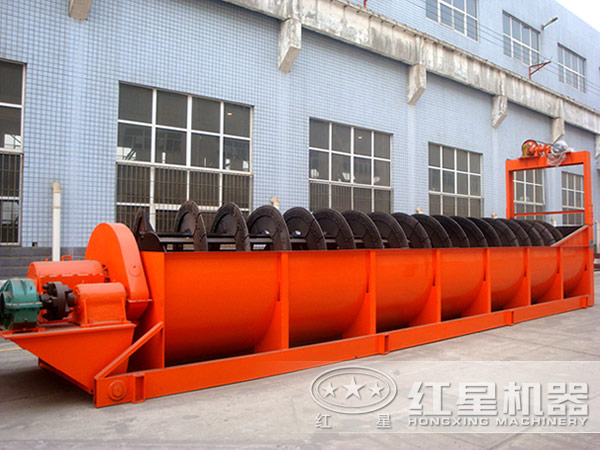

螺旋分级机

6、 其转速应能保证及时返回沉砂,又不致产生强烈搅拌作用,保证达到工艺要求的溢流细度。螺旋轴的转速通常为3-12r/min,大型螺旋分级机取较小值,反之取大值。工艺上要求溢流细度较粗时,螺旋轴转速相对高些,反之则低。

7、螺旋分级机的生产率可按下列经验公式来计算。以返砂量Q1计算生产率的公式为:Q1=5.625mk1D3n,式中n——每分钟螺旋转速。

以溢流量Q2计算出力量时,对于高堰式螺旋分级机:

当D 1.2m时,Q2=mk1k2(94D2+16D)/24

当D 1.2m时,Q2=mk1k2(65D2+74D-27.5)/24

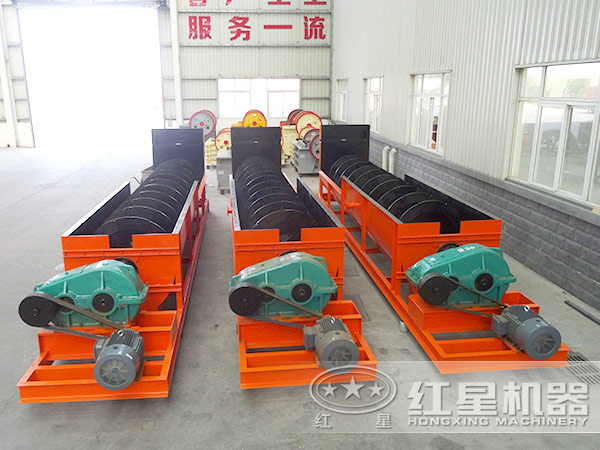

螺旋分级机

对于沉没式螺旋分级机:

当D 1.2m时,Q2=mk1k2(75D2+10D)/24

当D 1.2m时,Q2=mk1k2(50D2+50D-18)/24

式中Q1,Q2—均为其固体质量,t/h。
