永磁筒式磁选机结构分析

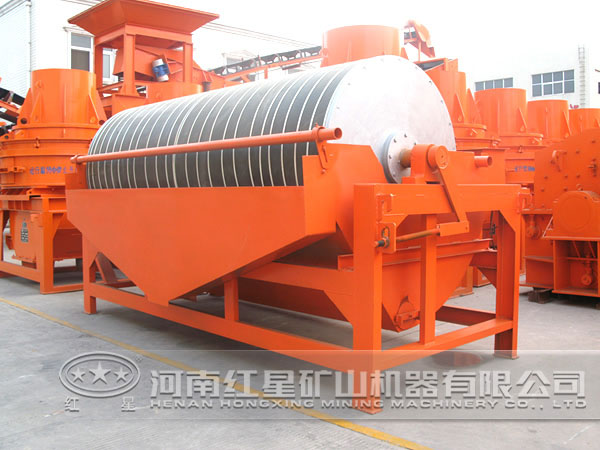

永磁筒式磁选机广泛应用于磁铁矿分选、粗粒预选抛尾、过滤前浓缩、磁性加重剂回收，湿式强磁选给矿预选以及石英砂等非金属矿物除铁提纯等工作。永磁筒式磁选机主要由圆筒，磁系，槽体，传动装置以及给料、排料各溢流装置组成。磁系排列和磁系数量对分选结果有决定性影响。

根据筒径大小，磁极一般为4-7极，极性沿周边方向交替。圆筒用来吸附和运送磁性颗粒并防止矿浆侵入磁系。圆筒及其端盖用非磁性、高电阻率和耐腐蚀材料制造。分选槽一般用奥氏体不锈钢制造，用橡胶或合成材料作内衬，以防止磨损。一般用齿轮电动机或Y系列电动机通过减速机驱动圆通旋转。

通常采用锶铁氧体和钡铁氧体永磁材料制成磁块，近几年一开始采用稀土永磁材料制成磁块，虽然后者价格较高，但是磁性能好，可减少用量。目前市场上常用铁氧体永磁块和稀土永磁块组成复合磁系，这样显著提高了磁选机性能，扩大了磁选机的适用范围。近年来，又采用稀土永磁块组成磁系，达到了更高的磁场强度和性能。

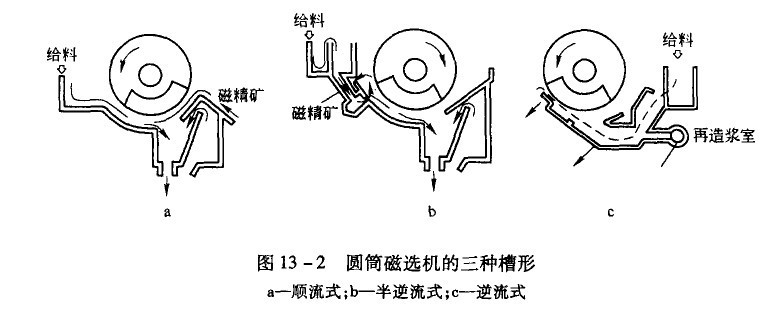

永磁式磁选机根据工作性质的不同，有3种槽体结构形式：顺流式，逆流式，半逆流式。
