如何对损坏的球磨机筒体进行挖补修复?

作者:红星机器时间:2013-04-18更新时间:2013-04-18

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-67772626

在线咨询

筒体是球磨机的关键易磨部件之一,在球磨机的工作过程中,筒体不断受到物料、研磨体的作用而产生磨损,进而损坏,影响球磨机的工作效率。此时可对筒体进行挖补修复,具体操作方法如下文所述。

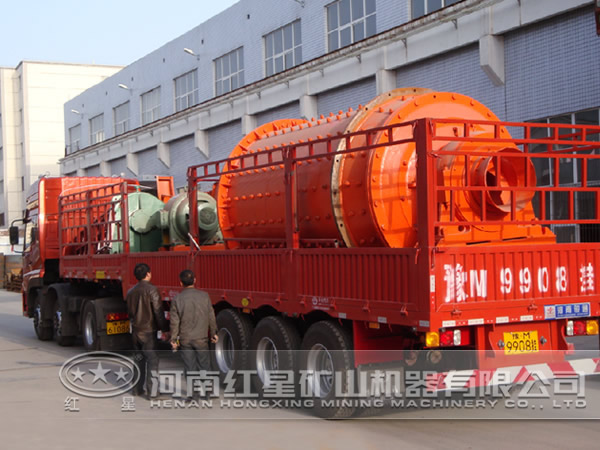

球磨机

首先要通过检查球磨机筒体的磨损情况,确定需要挖补的区域,选用与原筒体材质相同、厚度相等的钢板,按照磨机筒体内径卷出修补用新筒体。按磨机筒体外径卷出人孔边框用钢板,然后整体切挖出人孔边框。

操作步骤

(1)清出磨机内全部钢球并拆除筒体内衬,以防筒体变形。

(2)用慢转系统将筒体待挖补区域转到球磨机正上方。

(3)用氧气切割法割去待挖补区域的旧筒体。

(4)对照切割区域修整卷好的修补用新筒体。

(5)在切割区域的4个角用加工好的4对小锲铁将修补用新筒体定位,并以筒体内壁为基准,利用找平辅助板进行找平,然后通过点焊将新筒体固定在旧筒体上。

(6)在修补用新筒体上精准画出人孔、人孔边框和衬板螺栓孔的位置。

(7)取下修补用新筒体,到钻床上加工螺栓孔。螺栓孔的外侧要加工成便于对接密封胶垫的内倒角圆锥面。

(8)再用4对小锲铁和找平辅助板对钻好孔的修补用新筒体进行定位和找平,以保证人孔和螺栓孔的安装精度。然后通过点焊将新简体固定在旧筒体上,并切除对定位锲铁和找平辅助板。

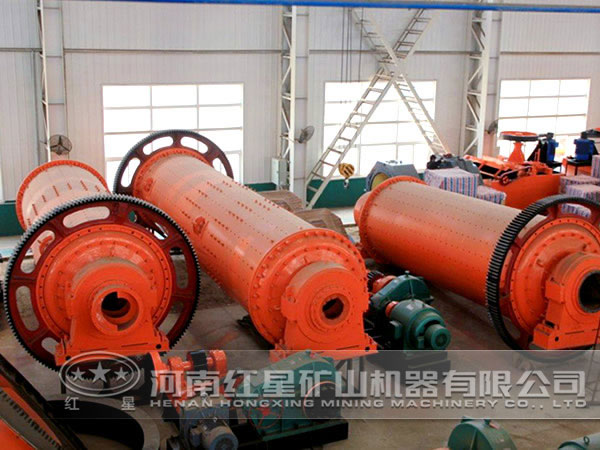

球磨机

(9)在新旧筒体接缝处打出角度为45-60度的V形坡口(简体外侧),采用交流手工弧焊机和J426焊条按逐层堆焊法焊接新筒体。

(10)采用两面搭接连续焊法焊接人孔边框,焊角高度与人孔边框厚度相等,为34mm。

(11)焊接完成后,对所有焊缝做退火处理。

(12)回装衬板,加球投入运行。

如此,就完成了球磨机筒体的挖补修复工作,使筒体恢复有较好的工作性能,从而保证球磨机正常地工作。
