单转子反击式破碎机的构造特点及工作过程

作者:红星机器时间:2013-04-22

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-6777 2626

在线咨询

反击式破碎机按不同的分类方式,可分为不同种类的反击式破碎机,如单转子反击式破碎机、双转子反击式破碎机等等,下文将主要分析其中的一种:单转子反击式破碎机的构造特点及工作过程。

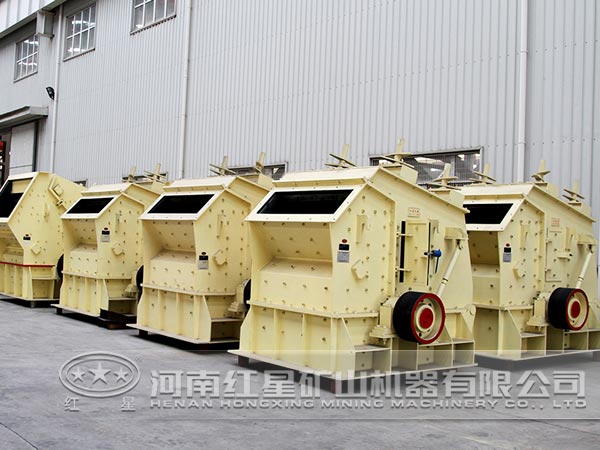

单转子反击式破碎机

如果想要购买单转子反击式破碎机,请拔打电话:0371-67772626

单转子反击式破碎机的工作过程

物料由进料口加入,高速回转的转子迎着下落的物料进行冲击而使物料不断破碎到小颗粒。为了防止破碎时物料飞出机外,装有进料链幕。转子由电动机经三角皮带传动。物料进入后,受到高速回转的板锤的打击破碎;打击后的物料沿着板锤运动的切线方向高速抛向反击板,再次受到碰撞破碎;由反击板弹回来与从打击板上打出去的物料互相撞击破碎。没有破碎到符合要求粒度的物料,则将继续重复上述破碎过程,并带到第二道反击板组成的破碎空间,进行打击、反击与互相撞击而破碎。破碎后的物料由机体下部排出。

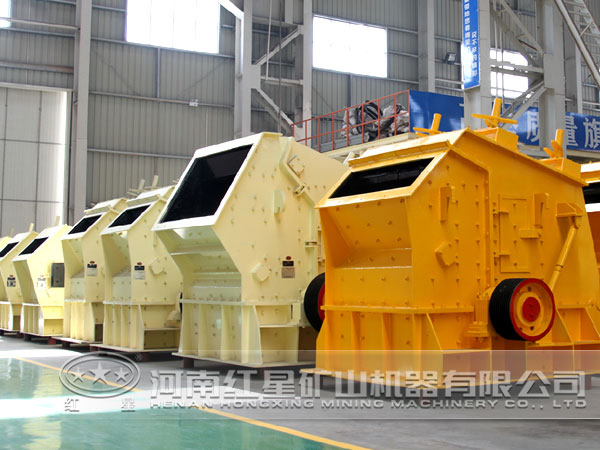

单转子反击式破碎机

单转子反击式破碎机的构造特点

反击式破碎机的机体分上、下两部分,用铁板和型钢焊接而成,在机体内壁装有钢板制成的衬板。机体的前、后、左、右都设置小门,以便于检修和更换易磨损件。单转子反击式破碎机有一个可逆转动的转子,在转子上方的两侧都装有反击板,给料槽放在转子的上部。由于它具有可逆转动的特点,两套反击板两面的磨损可以得到平衡,这就大大地减少了维护检修的工作量。转子上固装着六块板锤,板锤用比较耐磨的高锰钢材料铸造而成。转子本身用键团装在主轴上,主轴两端借助滚动轴承支承在下机架上。相比双转子反击式破碎机,单转子反击式破碎机的结构简单、投资小,但其生产能力约为相同规格双转子反击式破碎机的67%,因此大多应用在进料快度不大的情况下。
