颚式破碎机的飞轮设计方法

作者:红星机器时间:2013-04-24

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-6777 2626

在线咨询

颚式破碎机是一种间歇工作的设备,工作行程破碎物料而空行程只是克服机构中的有害阻力,因此造成破碎机转动速度的波动及电动机的负荷不均匀。为了使破碎机工作平稳,转速波动小,电动机负荷均匀,在偏心轴的两端装有飞轮。空行程时储存能量,在工作行程时,飞轮放出能量。

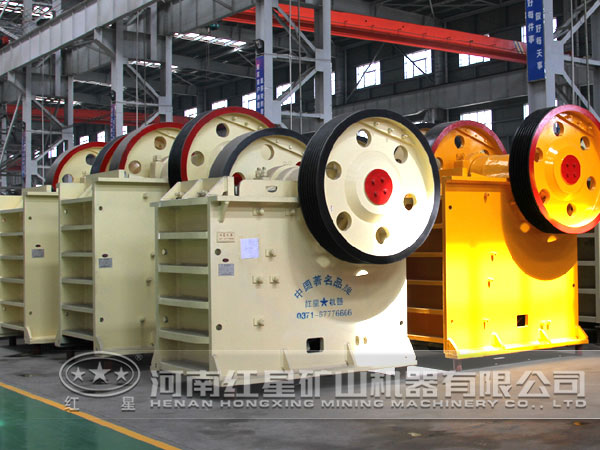

颚式破碎机

在设计飞轮时,先确定飞轮的类型。破碎机的飞轮有两种:双飞轮和单飞轮,双飞轮的应用比较广。除此之外,还要合理分配飞轮的转动惯量,一般轮缘约占85%以上,轮毂约2%,轮辐占12%以下。

之后根据已知的皮带轮直径给定飞轮直径D,计算出飞轮的质量G。计算方法如下:

设破碎机在空行程期间t1内的功率消耗为P1,在压碎物料期间T2内的功率消耗为P2,电动机额定功率为P,并且P1 P P2。在P P1期间,多余的功率使飞轮角速度从wmin增加到wmax;在PP2期间,功率不足,使飞轮角速度从wmax减少到wmin,同时飞轮放出能量,增加破碎物料的有效功率,提高破碎机的破碎效率。由此可得能量平衡方程式,考虑到摩擦损失的机械效率,利用飞轮的转动惯量,可求得飞轮的质量G:,式中D是飞轮直径(m),n是机械效率,w是飞轮平均角速度,δ0是速度不平均系数。在生产中,根据颚式破碎机的类型,合理选择t1的值,代入即可求得飞轮的质量。一般飞轮的实际质量G0应为理论质量G的1.1-1.3倍。

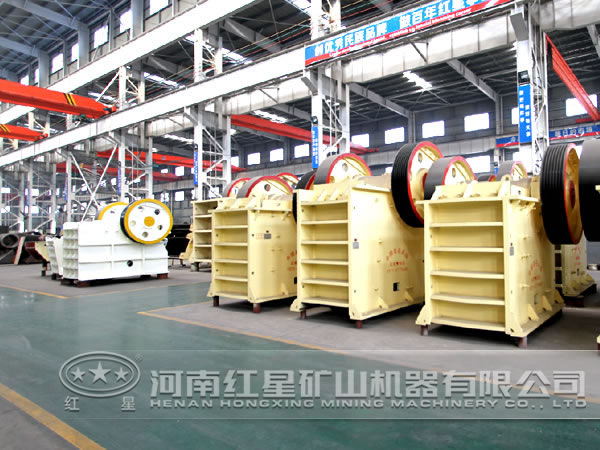

颚式破碎机

计算出飞轮的质量后,可按下式计算飞轮的其他尺寸:Hrbr=G/πDr,式中π、D、G均是已知量,当选定飞轮材料后,密度r也可查得。之后根据皮带轮的宽度取为飞轮的宽度br,就可求得Hr值,即飞轮的圆周速度。
