河南红星矿业碎石机的工作原理

作者:红星机器时间:2010-11-13

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-6777 2626

在线咨询

碎石机是指排料中粒度大于三毫米的含量占总排料量50%以上的粉碎机械。破碎作业常按给料和排料粒度的大小分为粗碎、中碎和细碎。常用的砂石设备有颚式破碎机反击式破碎机冲击式破碎机复合式破碎机锤式破碎机圆锥式破碎机辊式破碎机、旋回破碎机等几种。

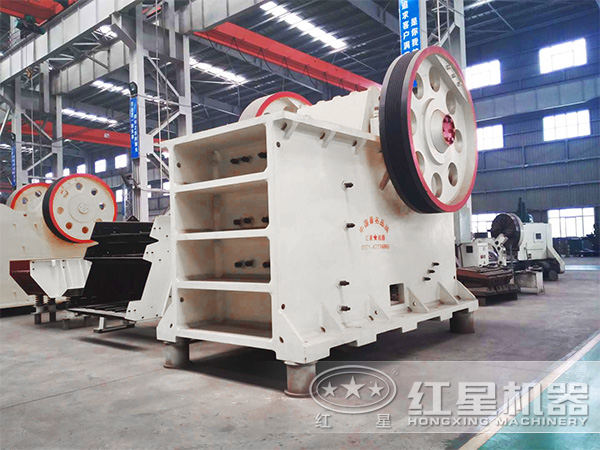

颚式破碎机设备实拍

颚式破碎机是利用两颚板对物料的挤压和弯曲作用 ,粗碎或中碎各种硬度物料的破碎机械。 该破碎机破碎腔结构主要由固定颚板和可动颚板组成,当两颚板靠近时,物料被挤压而破碎,当两颚板分开时,小于排料口的料块由底部排出。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。

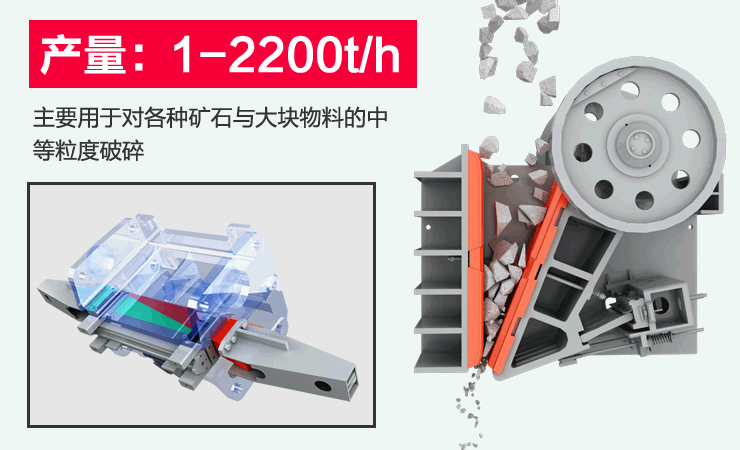

颚式破碎机作用原理

到二十20世纪80年代,每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动,故又称简单摆动颚式破碎机;后者在作圆弧摆动的同时还作上下运动,故又称复杂摆动颚式破碎机。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。单肘板式鄂式破碎机动颚板的上下运动有促进排料的作用,而且其上部的水平行程大于下部,易于破碎大块物料,故其破碎效率高于双肘板式。它的缺点是颚板磨损较快,以及物料会有过粉碎现象而使能耗增高。为了保护机器的重要部件不因过载而受到损坏,常将形状简单、尺寸较小的肘板设计为薄弱环节,使它在机器超载时首先发生变形或断裂。

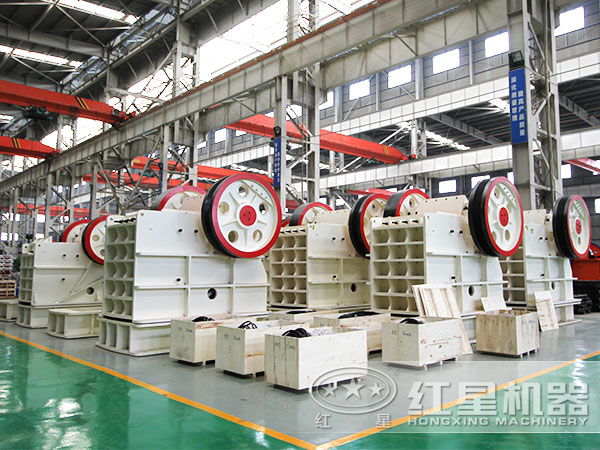

颚式破碎机生产车间

另外,为满足不同排料粒度的要求和补偿颚板的磨损,还增设了排料口调整装置,通常是在肘板座与后机架之间加放调整垫片或楔铁。但为了避免因更换断损零件而影响生产,也可采用液压装置来实现保险和调整。有的颚式破碎机还直接采用液压传动来驱动动颚板,以完成物料的破碎动作。这两类采用液压传动装置的颚式破碎机,常统称为液压颚式破碎机。

旋回式破碎机是利用破碎锥在壳体内锥腔中的旋回运动,对物料产生挤压、劈裂和弯曲作用,粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支承在横梁中部的衬套内,其下端则置于轴套的偏心孔中。轴套转动时,破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的,故工作效率高于颚式破碎机 。到70年代初期,大型旋回破碎机每小时已能处理物料5000吨,给料直径可达2000毫米。

颚式破碎厂区实拍

旋回破碎机用两种方式实现排料口的调整和过载保险:一是采用机械方式,其主轴上端有调整螺母,旋转调整螺帽,破碎锥即可下降或上升,使排料口随之变大或变小,超载时,靠切断传动皮带轮上的保险销以实现保险; 第二种是采用液压方式的液压旋回破碎机,其主轴坐落在液压缸内的柱塞上,改变柱塞下的液压油体积就可以改变破碎锥的上下位置,从而改变排料口的大小。超载时,主轴向下的压力增大,迫使柱塞下的液压油进入液压传动系统中的蓄能器,使破碎锥随之下降以增大排料口,排出随物料进入破碎腔的非破碎物(铁器、木块等)以实现保险。
