圆锥破碎机

圆锥破碎机

液压系统、安全可靠

进料粒度:≤326 mm

处理能力:11-2136 t/h

应用范围:广泛应用于各种石料的破碎,如大理石、花岗岩、河卵石、铁矿石、长石等。

设备优势:结构先进、配合理;零部件更换方便,易于检修;破碎力大,产能更高;

成品规格(单位mm)

大理石30-60mm

青石20-35mm

花岗岩10-25mm

免费在线咨询

预约考察热线:0371-67772626

圆锥破碎机介绍

圆锥破碎机简称圆锥破,是一种物料破碎机械。可以破碎中等及以上硬度的矿石和岩石。该破碎机不仅结构精巧,易于维护,而且产能高,深受广大用户欢迎。

红星圆锥破碎机设备视频介绍

图片实拍

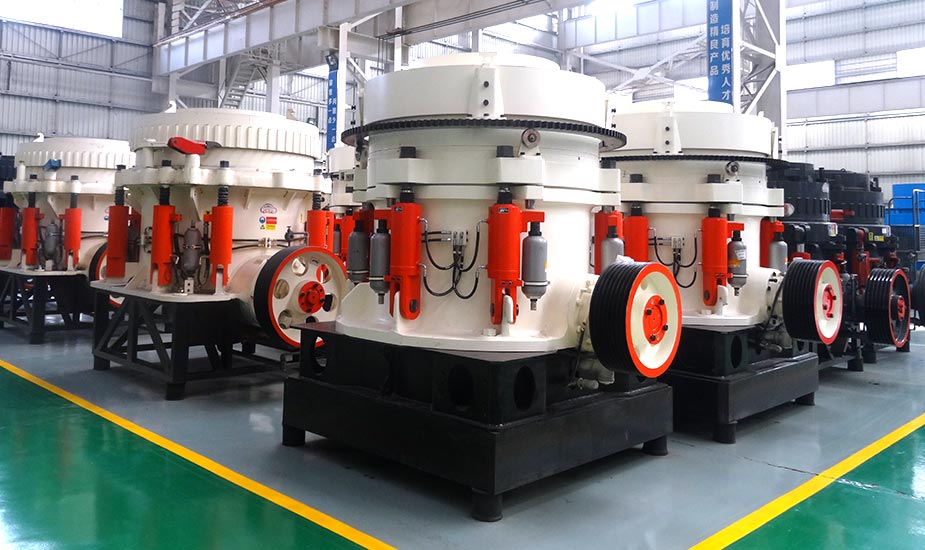

圆锥破碎机实拍

多缸液压圆锥破碎机,层压破碎,颗粒均匀

圆锥破碎机实拍

全液压圆锥破碎机,破碎比大,产量高

圆锥破碎机实拍

单缸圆锥破碎机,PLC触摸屏控制,操作方便

复合型圆锥破碎机

复合型圆锥破碎机,耐磨性强,使用时间长

圆锥破碎机适用范围

该系列圆锥式破碎机适用于破碎抗压强度不大于250MPa的各种矿石和岩石,应用于矿山破碎中特硬和中硬的物料,适用于中、小型选矿厂矿石的中碎或细碎。该破碎机采用颚板低悬挂轴板上推式结构。具有生产能力高、齿板寿命长、能耗低、产品力度均匀等特点。

圆锥破碎机使用范围

圆锥破碎机破碎物料多,破碎比大,产品效果好

圆锥破碎机用户生产现场

圆锥破碎机设备用户生产现场展示

红星圆锥破碎机设备生产现场展示

红星圆锥破碎机设备生产现场展示

单缸圆锥破碎机现场展示

单缸圆锥破碎机现场展示

红星圆锥破现场展示

红星圆锥破现场展示

圆锥破碎机生产厂家

圆锥破碎机也是破碎设备中出现时间比较早的,截至目前为止已经衍生出了第五代设备--单缸圆锥破碎机。但是,由于市场上每个厂家的生产能力、技术等诸多方面存在差异,很多厂家的设备质量和性能方面有比较大的差异。如果用户想投资圆锥破碎机设备,我们为大家推荐的厂家是河南红星机器。主要理由如下:

红星机器厂家欢迎您

诚信服务,红星一个值得信赖的合作伙伴

1、河南红星机器生产矿山机械设备多年,拥有多个矿机研究所,对圆锥破碎机设备的生产技术掌握更纯熟,生产的设备都会通过第三方矿山设备部门检测,以保证卖到用户手中的设备质量。

圆锥破碎机生产图

做工精湛,专业技术人员免费定制,可带料到厂免费技术咨询

2、河南红星机器生产的圆锥破碎机价格更实惠。这个厂家属于直销型的,所有设备直接面对用户,节省中间商差价,成本更低,报价优惠力度大。

国外客户到厂参观设备

好的质量吸引国外客户到厂考察,红星销售经理全程陪同

3、河南红星机器厂家服务比较完善,售前、售中和售后三层服务体系层层结合、环环相扣,每一位服务人员都兢兢业业,想客户所想,做用户的贴心矿机管家,尽量是每一位来过红星的用户都能感受的朋友般的温暖。

红星专业售后团队

专业售后团队,专为客户保驾护航,24小时随叫随到

河南红星是一家专业生产圆锥破碎机厂家。生产的系列圆锥破具有高可靠性和实用性,且圆锥破碎机价格合理。产品自销售以来,深受广大客户喜爱。红星圆锥破碎机厂家欢迎新老客户来厂参观选购。来厂参观电话0371-67772626

我们的服务

我们提供的服务是一条线的,从客户拨打电话开始,客户先拨通电话给客服,客服将会提供贴心的服务,为您介绍您需要的设备,及设备的产能,运行情况,报价等,接着会邀请客户到场参观,会给客户提供车接车送的服务,然后根据客户自身的情况,定制专属的设备及生产线,其次,我们会直接将机器运输到您将要运行生产线的地方为您安装指导,运行过程中还会进行查看,运行期间出现任何问题,不管天气如何,我们都会快速前去查看,运行结束,我们会定期进行反馈。

红星机器服务--客服24小时在线,售后时刻准备着为您服务

欢迎来厂参观免费技术咨询,一对一专业讲解,大厂直销

多缸液压圆锥破

圆锥破碎机突出的性能优势

01

用圆锥破碎机生产物料时,物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,生产出来砂石成品粒度均匀,呈立方体状,深受用户喜欢。

02

该设备的动锥采用耐磨钢材铸造,使用寿命更长,质量十分可靠,经久耐用。

03

本系列圆锥式破碎机使用干油或者水两种密封方式,灰尘无法进入机体内,从而保证了润滑油的清洁,延长了滑动轴承、推力球轴承的使用寿命,是整个设备运行更可靠。

04

模块化设计,通过更换腔型,即可实现粗、中、细碎的转换,以提高生产效益。

圆锥破碎机分类及其特点

1、圆锥破碎机的5种分类(按照先进程度排序如下)

单缸液压圆锥破>多缸液压圆锥破>全液压圆锥破>西蒙斯圆锥破(复合型)>弹簧圆锥破

2、产品特点

单缸液压圆锥破的特点:

生产能力大、破碎效率高;

层压破碎,产品粒型为立方形;

多种腔型结合冲程,适应多种粒度需求;

结构简单,易于维护,运行成本低,故障率低,操作方便;

全自动控制系统采用PCL+触摸屏的控制模式,实时监控温度、压力、电流等核心参数,并进行自动控制,保证设备安全运行。

单缸圆锥破

多缸液压圆锥破的特点:

全液压:全液压保护和调整装置,节省人工时间;

颗粒完整:采用层压破碎,利用率高,粒型好,大小均匀;

安全可靠:新PLC自动控制系统,提供安全可靠保护;

远程监控:配备远程触摸屏操作界面,显示实时工作状态。

多缸圆锥破

全液压圆锥破的特点:

结构特别运行成本低:机体为铸钢结构,重载部位设置有强筋,密封性能好;由于有保险装置,大大减少了停机时间;

操作方便:锥碎机包含液压调整机构,便于快速调整破碎机排料口大小。

自动化程度高:该设备采用外置润滑系统(油泵、油箱、管路),油温过高或流速过慢时自动关机;

生产效率高:模块化设计,更换腔型实现粗、中和细碎之间转换,生产效益提高。

西蒙斯圆锥破(复合型)的特点

破碎力大,破碎效率高,处理量大;

运行成本低,实用经济,调整方便;

结构合理,使用寿命长,产品力度均匀;

采用液压清腔系统,减少停机时间;

规格对应型号多,适用范围广;

弹簧保险系统是过载保护装置,可使异物、铁块通过破碎腔,离开破碎机。

弹簧圆锥破的特点

结构简单、生产效率高、调整方便,实用经济 。

圆锥破碎机工作原理

圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

圆锥破碎机的工作原理

设备小常识:

在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。

技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
