液压圆锥破碎机

液压圆锥破碎机

液压清腔、高效碎石

进料粒度:≤314mm

处理能力:27-1814m³/h

应用领域:液压圆锥破碎机应用于矿山、建材、交通、能源、化工等行业。适用物料有石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩等。

因为您需要,刚好我们专业。欢迎来厂考察、试机!

免费在线咨询

预约考察热线:0371-67772626

液压圆锥破碎机简介

随着国家工业生产的飞跃发展,冶金工业对矿厂大型化的要求,以及对大型破碎设备的要求也越来越高,对设备能否高产值低能耗,备件使用寿命长,智能化等要求也十分迫切。红星机器厂家生产的液压圆锥破碎机在结构及参数方面均有很大提升,下面见详细介绍。

液压圆锥破碎机作业现场视频

图片实拍

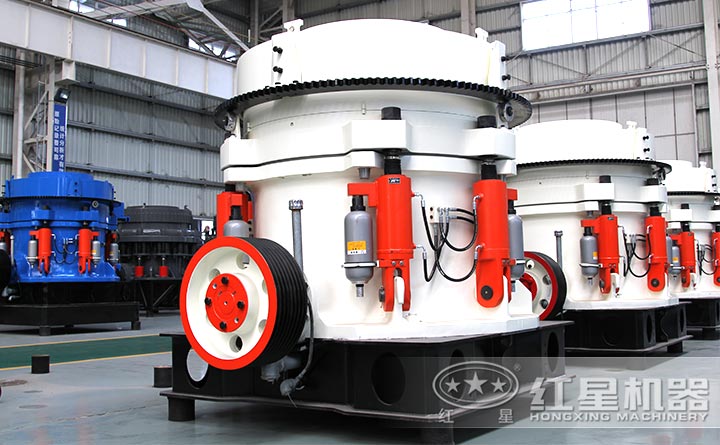

液压圆锥破碎机设备实拍

液压圆锥破碎机设备实拍

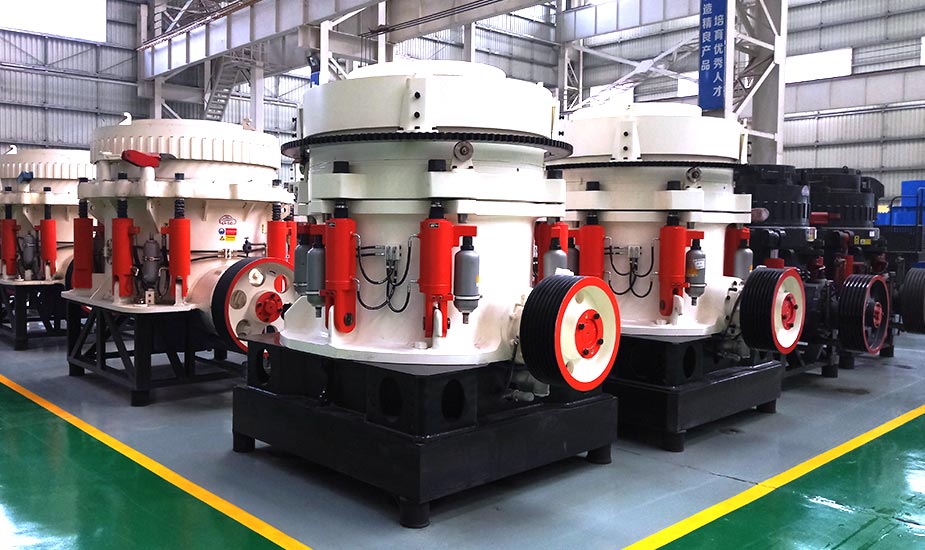

多缸液压圆锥破碎机厂区实拍

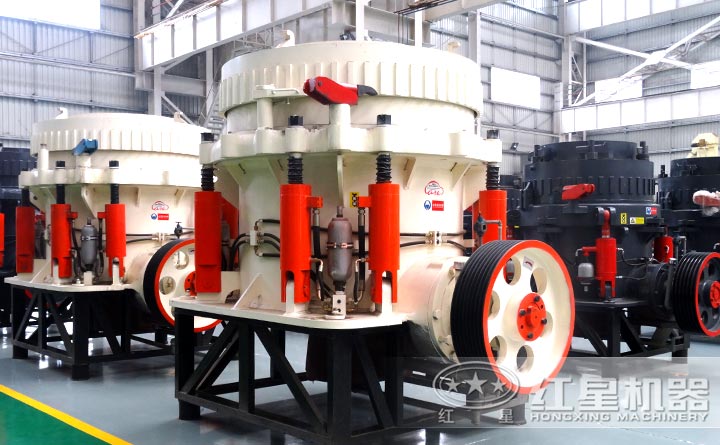

全液压圆锥破碎机厂区实拍

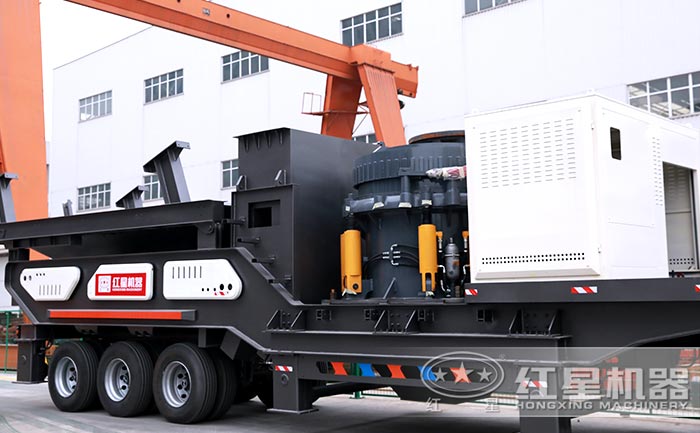

移动液压圆锥破碎机设备实拍

移动液压圆锥破碎机设备实拍

液压圆锥破碎机优点

液压圆锥破碎机具备非常完善的设计理论;新理念和新方法的不断引入,使得破碎机得以多方面的技术升级和完善,积极满足用户需求。归纳有五个方面的亮点:

(1)零件优化设计,消除应力集中,提高使用寿命;

(2)动平衡设计,减小设备扰力,降低土建成本;

(3)带载启动,减少停机时间,降低劳动强度;

(4)智能控制系统,实现自动运行;

(5)远程服务功能,及时响应设备可能发生问题。

液压圆锥破碎机优点

本设备体积小,重量轻,产量高。性能优越,质量稳定。智能控制,自动调整排矿口和远程监控等新技术。具有结构合理,坚固耐用,运转可靠,便于维修等特点。是各类矿石中细碎上佳选择,如有需要,欢迎致电河南郑州液压圆锥破碎机厂家咨询详情。

液压圆锥破碎机基础结构

液压圆锥破碎机主要由传动部、下机架衬板部、偏心套部、破碎圆锥部、中机架部、上机架部、液压部、油缸部、干稀油润滑部,基础等部分组成。电机由两个齿轮联轴器和一个中间轴直接与传动轴联接,经安装在偏心套下端的大圆锥齿轮,带动偏心套传动时,可使破碎圆锥绕破碎机中心轴作旋摆运动,从而使破碎圆锥表面时而靠近时而离开固定圆锥表面使进入破碎腔的物料受到挤压和弯曲作用而被破碎。被破碎的物料靠自重从破碎腔底部排出。

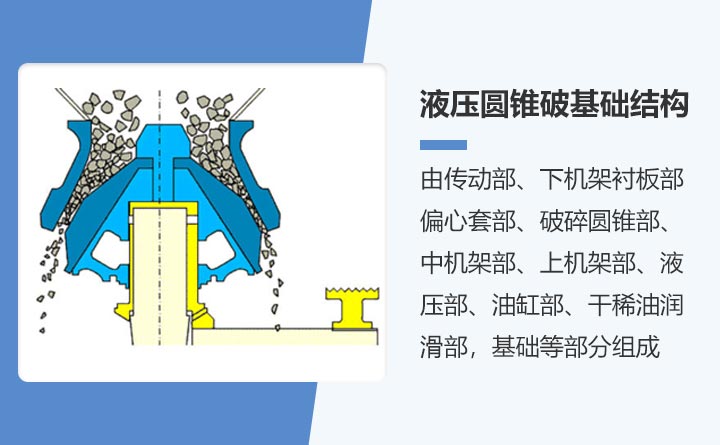

圆锥破碎机原理图

液压圆锥破碎机为液压支承结构,其动锥由液压缸内的液压油支撑,增减油缸中的油量可以达到调整排矿口的目的;负荷运转时,溢流阀起过载保护作用,当非破碎物进入破碎腔时,造成破碎力增大,系统液压升高,溢流阀溢流,主轴下降,排出不可破碎异物。这种结构的破碎机可方便地调整排矿口尺寸,使用户获得满意的产品粒度和产量。

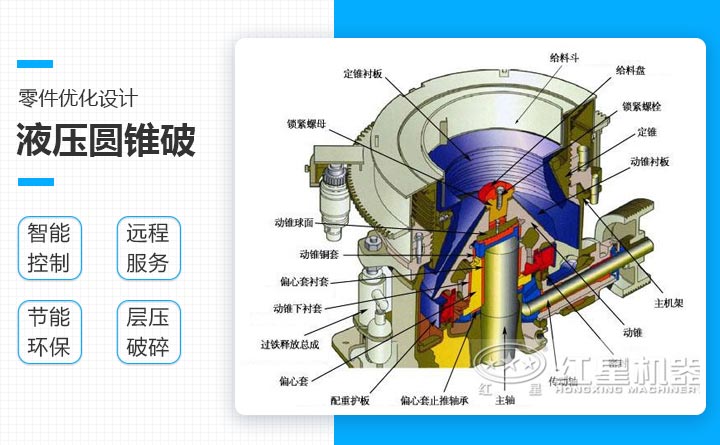

圆锥破碎机结构展示图

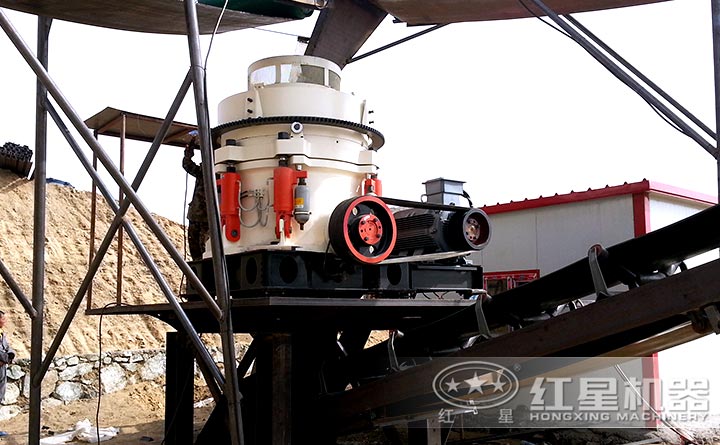

液压圆锥破碎机工作现场

红星机器是一家大型的圆锥破碎生产厂家,为客户提供多种液压圆锥破碎机,并且还有专业的技术工程师根据客户需求量身定制液压圆锥破碎设备,并且生产的液压圆锥破碎机质量高,性能稳定,产量高,下面我们就来了解一下红星液压圆锥破碎机在工作中的表现吧。

时产200吨多缸液压圆锥破碎机

这是一位河南客户在红星机器免费定制的圆锥破碎机,由于这为客户破碎的物料为花岗岩,花岗岩是一种比较坚硬的物料,为避免对机器的损伤,确保物料成品,为客户推荐使用多缸液压圆锥破碎机,该设备采用层压破碎,破碎成品呈立方体,效率高,并且还减少对机器的磨损。

液压圆锥破碎机生产现场

多缸液压圆锥破碎机生产现场

履带式移动多缸液压圆锥破碎机设备生产现场

履带式移动多缸液压圆锥破碎机设备生产现场

时产500吨全液压圆锥破碎机

全液压圆锥破碎机是一款产量高,型号全的二次破碎设备,处理能力可达36-1814t/h,并且采用国外成熟工艺,耐磨材质,匠心制造,在工作中,耐磨性强,使用寿命长,故障率低。

全液压圆锥破碎机工作现场

时产500吨全液压圆锥破碎机工作现场

红星机器作为专业的圆锥破碎机生产厂家,不仅为客户提供免费定制,并且还提供现场试机,客户可携带物料到厂现场试机,如有需要还带客户到附近现场实地参观,我们在河南省郑州市高新区檀香路8号,红星期待您的光临!

技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
