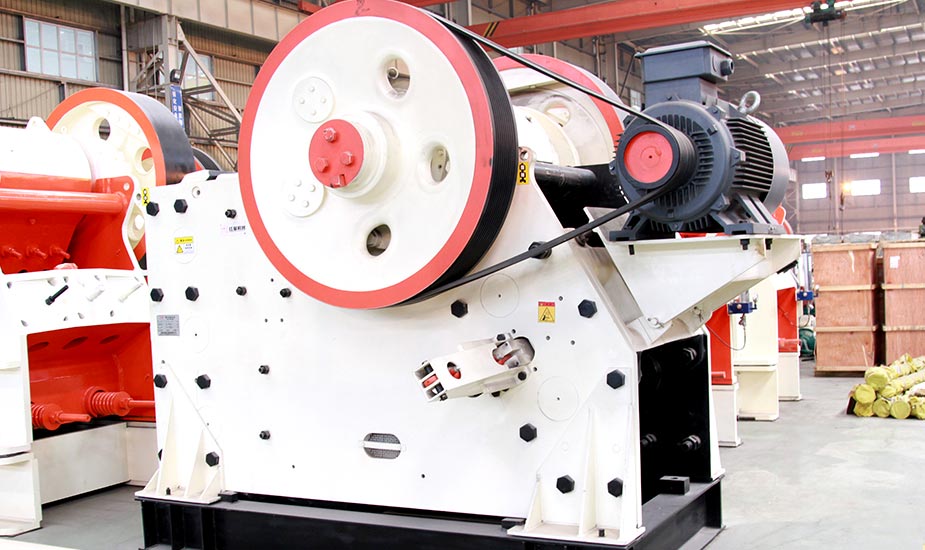

欧版颚式破碎机

欧版颚式破碎机

破碎力强、工作可靠

进料粒度:480-1040 mm

产能范围:120-1160 t/h

适用物料:河卵石、花岗岩、煤矸石、青石、大理石等200多种物料。

因为您需要,刚好我们专业。欢迎来厂考察!

免费在线咨询

预约考察热线:0371-67772626

设备介绍

CJ系列欧版颚式破碎机是我公司根据结构用户现场实际需求而研发设计、生产出来的一款碎石机器。具有破碎能力强、运行安全、可靠等诸多特点,已经被广泛用于各大固定碎石场。另外,该机器也可搭配车载装置,作移动颚式破碎站,形成流动的碎石生产线。

设备实拍

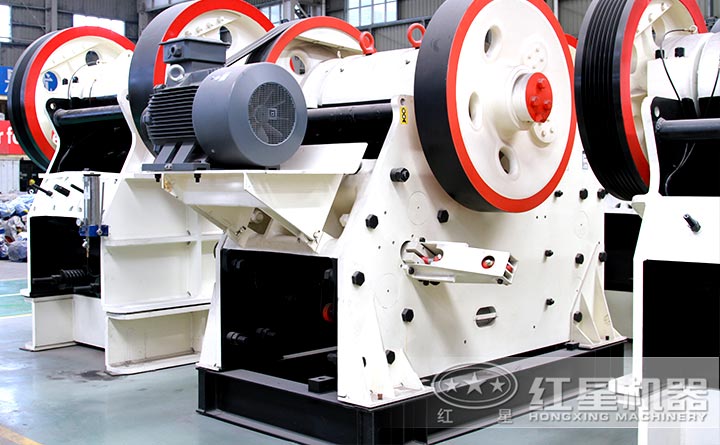

CJ系列欧版颚式破碎机设备

欧版颚式破碎机设备

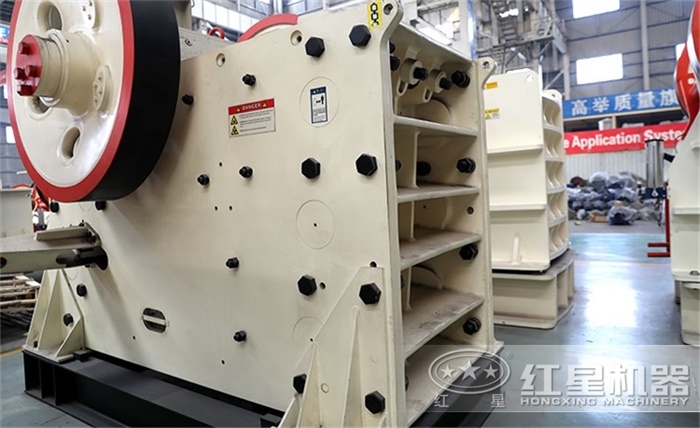

CJ系列欧版颚式破碎机设备

欧版颚式破碎机设备

设备结构与特点

欧版颚式破碎机主要是由机架、轴承、衬板、电机及其电机座等等。该机器的具体特点如下:

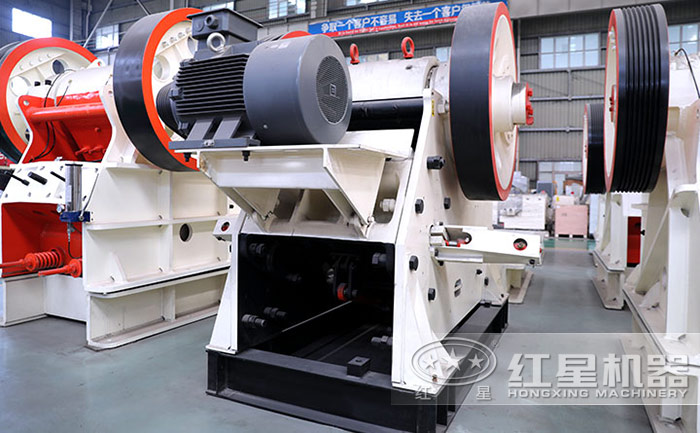

CJ系列欧版颚式破碎机设备特点

欧版颚式破碎机设备特点

1、可拆卸机架。该机器的机架采用的是可拆卸形式的,机架侧板、后横梁之间采用柱销连接,螺栓链接牢靠。这种可拆解结构非常方便设备运输和安装,尤其是井下安装运输更为便捷。

2、排料调节方便。欧版颚破的排料口调节方式与传统插板式调整方法也是不同。该设备采用楔块调整排料口,减小了工人劳动强度和停机时间。用户可以根据自身生产需要选装液压调整排料口装置,调整更为容易。

3、轴承可靠。相较于传统的颚破,这款机器的动颚和机架4个轴承规格一样,配置的轴承规格也更大,不仅延长使用寿命,还减少了备件种类。

4、整体钢架底座。该设备采用电垫链接,更加稳定、可靠机座和主机一体化结构(电机直接装在设备机体上),节省了机器占用的空间。整台机器装载在钢架底座上,主机和底座之间通过减震。5、寿命长久,便于维护。该设备的肘板采用高强度耐用钢板铸造。当设备因为过载时弯曲变形时,会保护设备重要部件减少损害。与传统铸铁肘板相比重量轻,更换起来方便。设备运行原理CJ系列颚破采用的是驱动挤压型破碎方式。

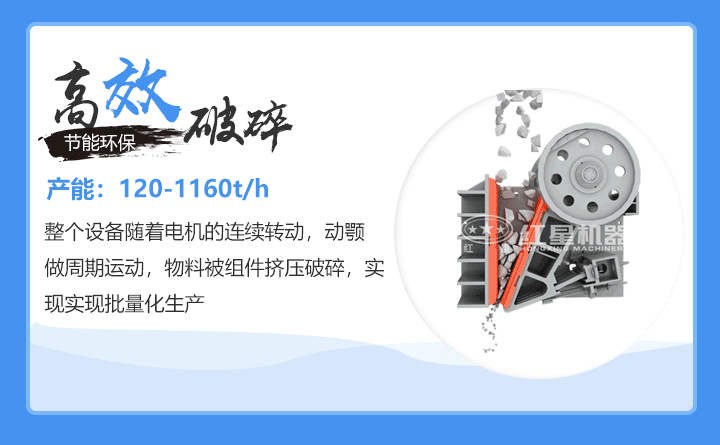

欧版颚式破碎机原理

CJ系列颚破碎石原理

欧版颚式破碎机原理

发动机开始运行,带动皮带和皮带轮转动,动颚也开始上下运动。当动颚上升时,肘板与动颚间夹角变大,以推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已达到用户破碎粒度需求的物料会通过排料口,随着皮带机送到成品仓。

整个设备随着电机的连续转动,动颚做周期运动,物料被组件挤压破碎,实现实现批量化生产。

设备价格如何?认准红星厂家,获取实惠报价

欧版颚式破碎机是一款具有高性能的破碎设备。与传统颚式破碎机不同,该机器在破碎机运动参数、结构形式、出料调节方式等方面都有很大的升级、改进。从单台设备的铸造成本上来说,其价格会比普通颚破更高一些。

目前。国内矿机市场竞争比较激烈,出现的厂家越来越多,各种小厂家都在模仿生产CJ系列颚式破碎机,但是由于生产技术不同,虽然报价比较便宜,但是其性能、质量等方面与红星机器生产的设备有较大差异。所以,我们这里建议大家采购机器就要认准厂家,这样才能保障设备可靠的质量、高性能,享受完善的售后服务。如您想要投资红星CJ系列颚式破碎机,欢迎您随时 在线咨询红星客服,或者给我们留言,专业的技术经理会根据您的 具体生产条件为您配置、设计设备。

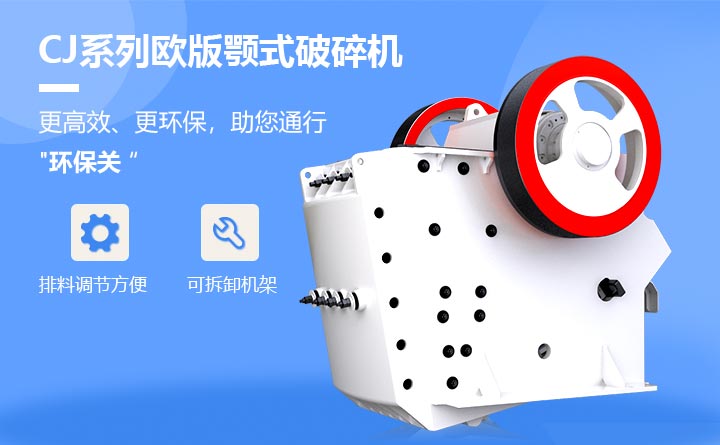

红星CJ系列欧版颚式破碎机

红星欧版颚式破碎机

一直被模仿,从未被超越!河南红星机器在保障设备质量和性能的同时,建立的完善的服务流程。售前、售中、售后服务一条龙,线上咨询、来厂考察、免费技术咨询讲解、购机、安装生产等过程,专人跟踪,保证用户更加、放心生产,创造更多经济效益。

技术参数

型号 最大进料粒度(mm) 进料口尺寸(mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(KW) 外形尺寸 长×宽×高(KW)
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970
CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1435 6P 400 6600×4030×4400
CJ1511 850 1500×1070 125-300 425-1195 6P 200 4130×3000×3330
CJ1513 1040 1500×1300 150-300 530-1280 6P 200 4620×2890×4190

注:产量根据不同物料,进料粒度等因素其结果将有所不同
