红星浅析浮选机的机械结构

作者:红星机器时间:2011-12-26更新时间:1970-01-01

如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击下方按钮在线咨询价格!
立即拨打电话享更多优惠:0371-6777 2626

在线咨询

我公司生产制造的浮选机也称作矿用浮选机,其结构是叶轮系统,该浮选机主要由搅拌机构、槽体、刮板机构、定子、转子红星箱液面调整机构组成。

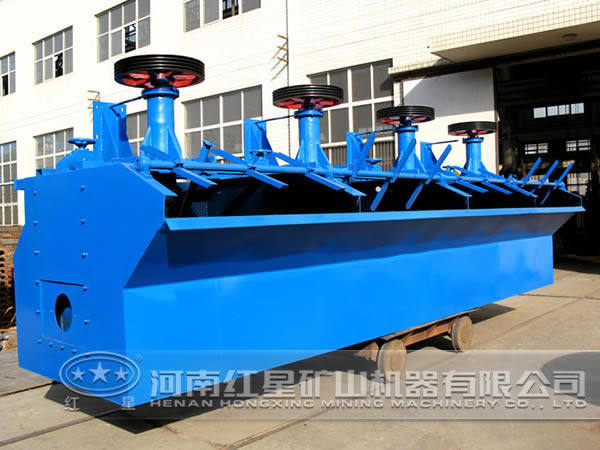

浮选机

1、叶轮由呈幅射状况排列的直叶组成,上部再加一下盖板组成。盖板上开的有供吸入底部矿浆用的环形循环孔。定子罩着叶轮,并固定在套筒上由一园盖板和导向叶片组成。与叶轮的轴向和径向间隙均为10毫米。定子盖板上外圈六个长腰形孔、供中心入料用,内圈循环孔(φ35毫米) 供槽内上部矿浆循环之用。因叶轮中间隔板倾板倾斜与水平成夹角,每当叶轮旋转一圈,中间隔板与定子盖板和下盖板及叶片盖板及叶片所形成的空间,每一瞬时都在变化,矿浆从叶轮中部流向外径时,沿径向,轴向都有速差,因此矿浆与气泡的三相混合物交替受到辗压与扩展作用,这种作用对于矿浆与汽泡的矿化及为有利,从而提高了浮选速度。在定子盖板内外两圈循环孔之间的矿浆参与循环。在定子的底部直接连接稳流板,使槽底四边缘也能参加与循环,从而实现本设备的矿浆立体循环。套筒上有进气管,改变进气管的直径可改变充气量。 搅拌机构用一台电动机通过三角皮带动运转。

2、槽体:槽体横截面为倒梯形截面,有利于矿化和二次富集。各室之间连通、矿浆通过可控闸板和中心入料箱流入到下一室叶轮腔内。中心入料比下吸入料阻力小,并能有效防止串料,适合矿浆的浮选,是浮选机传统的入料方式。

3、红星箱作用:通过闸门开闭不同部位就可选择一次选或两次选流程。使本浮选机具有两种流程灵活可变的优点,以适应多种矿浆。变化频繁的生产现状。

浮选机

4、刮板机构:浮洗机槽体上部两面侧各装回转刮板一组,用以刮取精矿泡沫。由涡轮减速机,电动机,皮带轮,轴承座、刮板轴组成皮带传动。

5、浮选机可控液面自动调整机构:液面调整;液面手动调整,当浮选入料灰分和矿浆通过量恒定时,可采用人工调整,这时迥转操作手把就能使闸板上下移动,浮选机一般配手动调整液面。
